四探针测试仪在半导体制造中的计量校准与工艺应用

晶圆特征尺寸收缩,工艺窗口同步收窄,膜厚、线宽、台阶高度、电阻率里任一项偏差,整批片的电性能就会偏离设计目标,四探针测试仪管的是后两项。

它在产线上的位置很具体。注入后看剂量均匀性,退火后看层电阻,外延后看电阻率分布,金属膜沉积后由方阻推厚度。

量值不可溯源,补偿与工艺微调就都失去依据。工厂要的是能纳入日常管控、结果可横向比对、能进质量系统的测量能力。Xfilm埃利四探针方阻仪正因为具备接触电阻抑制、量程适应性强、便于多点快速表征以及结果可溯源的特点,成为支撑这一能力的重要手段。



半导体工艺对计量校准的核心需求

集成度越高,参数容差越窄。过去可接受的波动,现在足以触发失效。电阻率与方阻反映掺杂浓度和导电能力,从衬底准备跟到后道验证。

剂量偏一点,沟道电阻就变,阈值电压随之偏移。扩散层方阻决定源漏电阻贡献,外延层不均带来器件离散,互连方阻异常多对应孔洞。

设备示值不稳,或断了量值溯源链,数据就没法当依据。计量校准要解决的只有一件事:把不同设备、不同批次、不同时间的结果拉到可比的位置上。



四探针法的测量原理与量值溯源

直流四探针法原理与接触电阻消除

四探针测试仪采用直流四探针法。四根等间距探针压在平整表面,外侧两根注入已知小电流,内侧两根用高阻电压表取压降,由公式算出电阻率或方阻。

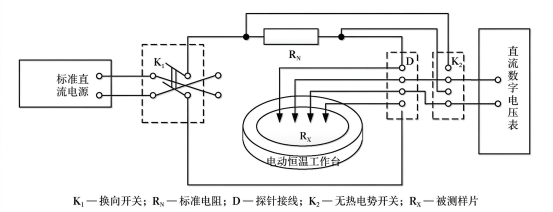

四探针测试仪测量原理:外侧两根探针通电流,内侧两根取压降

两探针法的接触电阻串在回路里,结果偏高。四探针把电流与电压路径分开,电压探针几乎不取电流,接触电阻上的压降趋近于零。

硅片衬底、外延层、注入层和导电薄膜都适用。薄层用方阻看均匀性,体材料用电阻率看掺杂水平,探针压力与尖端半径决定薄膜损伤。

电阻率样板制备与量值溯源

电阻率样板的主流路线是区熔硅单晶气相掺杂,控制PH₃(N型)或B₂H₆(P型)浓度得到固定电阻率的硅片,再用模型对应浓度与电阻率。

电阻率样板本身也要量值溯源。纳伏表、直流电流源与四探针头组成量值溯源装置,电阻率最终溯到电流;测试仪接上这条链,跨机台数据才有互认基础。



四探针测试仪的校准方法

校准依据与方阻示值误差

校准依据是JJG 508—2004《四探针电阻率测试仪》检定规程。适用范围为方阻10⁻² Ω/□~10⁴ Ω/□。考核参数为方阻示值误差,各量程的不确定度也要给。

操作上用多块已知方阻样板重复测量,比较平均值与标准值的偏差,并考察重复性。两项都落在允许范围内才算合格。

校准数据案例

在相关的研究中方阻标称值从0.2 Ω/□到18 390 Ω/□,跨五个数量级。四探针测试仪的方阻示值误差落在−2.1%至+2.2%之间,扩展不确定度3.0%(k=2)。

项目

点1

点2

点3

点4

点5

点6

点7

方阻标称值/(Ω/□)

0.2035

5.741

2.095

5.741

213.6

1 188

18 390

11 次测量平均值/(Ω/□)

0.1992

5.710

2.103

5.710

215.0

1 206.0

18 800.0

示值误差

−2.1%

−0.5%

+0.4%

−0.5%

+0.7%

+1.5%

+2.2%

扩展不确定度(k=2)

3.0%

3.0%

3.0%

3.0%

3.0%

3.0%

3.0%

误差在两端最大,中间最平:低端偏负,高端偏正。低阻段接触电阻与热电势占比大,高阻段则对漏电流和光照更敏感;最高一点18 390 Ω/□ 已超出规程10⁴ Ω/□ 的上限。



从单机校准到计量数据模型库

半导体测量设备的单台校准合格只是起点。产线上同时跑着不同型号、不同年限的设备,管控要把校准数据、核查记录和运行日志放进同一框架。

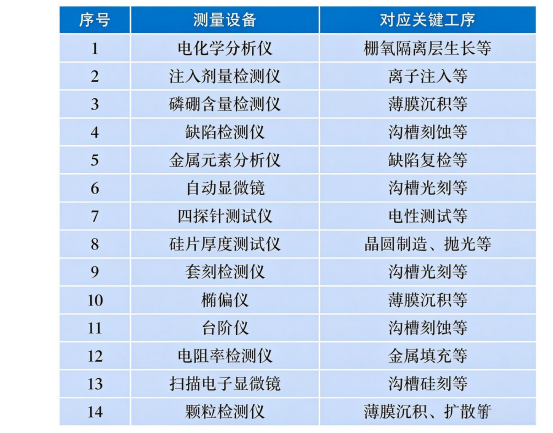

半导体测量设备与对应关键工序:四探针测试仪对应「电性测试」

计量数据模型库把重复性、稳定性、示值漂移结构化存下来。各类测量设备的校准数据同走一套字段。系统调取后能看出哪台设备逼近失控边界,据此定校准周期或应急计量。

三个阶段各有判据。采购看历史重复性,验收对照标准样板,维护按漂移趋势提前介入;链接顺了,计量才从周期任务变成工艺保障。

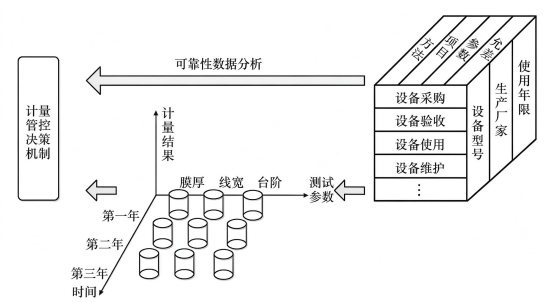

基于数据的计量技术管控决策机制思路:采购、验收、使用、维护四环节的计量结果经可靠性分析回流决策

全自动多点扫描消掉的是人为操作差异。在线四探针与离线设备取到的方阻分布图,一头服务工艺监控,一头作为设备状态的长期依据。



四探针测试仪的选型参数

量程、扫描、校正因子计算,三项都对着规程要求。宽量程意味着一台设备覆盖从金属薄膜到高阻外延层,校正因子回应几何修正。

它在晶圆电性测试里是标准配置。注入与扩散监控、外延电阻率表征、互连方阻检测,也用在光伏电池片与透明导电膜上。

选型容易只比单次精度。更该问的是长期数据:重复性稳不稳、接口能不能把结果送进管控平台、从研发到量产的跨度够不够。四探针在半导体里承担两件事。一是用可溯源的方法测准方阻和电阻率,二是用数据把单台校准延伸成整线管控。

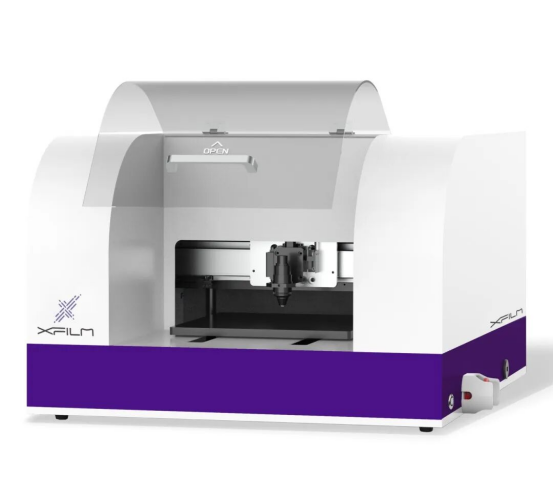

Xfilm埃利四探针方阻仪

Xfilm埃利四探针方阻仪用于测量薄层电阻(方阻)或电阻率,可以对最大230mm 样品进行快速、自动的扫描, 获得样品不同位置的方阻/电阻率分布信息。

联系电话:400 992 6602.png

联系电话:400 992 6602

n 超高测量范围,测量1mΩ~100MΩ

n 高精密测量,动态重复性可达0.2%

n 全自动多点扫描,多种预设方案亦可自定义调节

n 快速材料表征,可自动执行校正因子计算

本文使用基于四探针法的Xfilm埃利四探针方阻仪,凭借智能化与高精度的电导率测量优势,助力钛基复合材料的电导率测定,推动电子器件领域的材料检测技术升级。

原文(图片)参考:崔现锋. 典型半导体工艺测量设备计量技术[J]. 上海计量测试, 2024(4): 2-7.
