四探针测 ITO 薄膜方阻：厚度从 50 到 200 nm，最优解落在 100 nm
2026 年 6 月，国标委下达 2026 年第四批推荐性国标计划，《铜及铜合金电阻率测试 四探针法》（计划号 20262095-T-610）获批立项，预计 2027 年中完成。立项理由写得很直白：铜材正向超薄化、微区化、复合化演进，锂电铜箔、高端 PCB 基材、先进封装都要电阻率数据，而现有电桥法、涡流法难适配超薄材料。
超薄材料的方阻为什么难测？四探针直接读出的是方阻，不是电阻率，中间隔着一个厚度。Nanomaterials 上有一项 ITO 薄膜厚度梯度研究：方阻做到 16 Ω/□ 以下的这批样品里，最优解不是最厚的 200 nm，而是 100 nm。Xfilm埃利四探针方阻仪针对半导体材料检测需求，可应用于晶圆、薄膜以及透明导电材料等场景，通过自动定位、稳定加载和数据分析功能，提高测试过程的一致性，为材料电阻率和方阻检测提供可靠支持。
四探针法把电流回路和电压回路分开，接触电阻几乎不进测压回路，所以它成了薄膜方阻的标准测法。但方阻 Rsh 与电阻率 ρ 的关系是：
Rsh = ρ / t
t 是膜厚。同一材料、同一工艺，膜厚从 50 nm 加到 200 nm，方阻自然掉到原来的四分之一，而材料导电能力一点没变。只看方阻，分不清"材料好"还是"膜厚"。
Nanomaterials 那项研究的做法很直接：射频磁控溅射制备 ITO，全程氩气、不加热基底，厚度设 50、100、150、200 nm 四档，再在管式炉氮气氛围下退火（5 ℃/min 升温，炉内冷却 2 小时）。电学性能全部用四探针表征，退火前后各测一遍；各档的实际厚度另用截面 SEM 逐片确认。

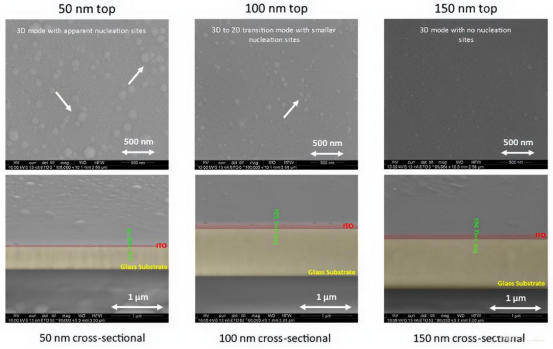

![退火后 50、100、150 nm 三档 ITO 薄膜的顶视（上排）与截面（下排）SEM：顶视的 3D 成核位点随厚度增加而减少，截面可直接读出 ITO 层与玻璃基底的界面（来源：文献[1] Figure 6，CC BY 4.0）.png](/ueditor/php/upload/image/20261016/1792116441459676.png "退火后 50、100、150 nm 三档 ITO 薄膜的顶视（上排）与截面（下排）SEM：顶视的 3D 成核位点随厚度增加而减少，截面可直接读出 ITO 层与玻璃基底的界面（来源：文献[1] Figure 6，CC BY 4.0）.png")
退火后 50、100、150 nm 三档 ITO 薄膜的顶视（上排）与截面（下排）SEM：顶视的 3D 成核位点随厚度增加而减少，截面可直接读出 ITO 层与玻璃基底的界面（来源：文献[1] Figure 6，CC BY 4.0）
指标 | 退火前 | 退火后 | 太阳能应用判据 |
电导率 | 随厚度增加下降，接近 200 nm 时反常回升 | 50/100 nm 达 1.8–2×10⁶ S/m | 不低于 1×10⁴ S/m |
电阻率 | 偏高（载流子迁移率低） | 4×10⁻⁷–9×10⁻⁷ Ω·m，50/100 nm 最低 | 小于 1–2×10⁻⁶ Ω·m |
方阻 | 偏高 | 明显改善，整体低于 16 Ω/□ | — |
分光光度计测得的透过率超过 85%，AFM 看到的表面平滑、粗糙度也低。

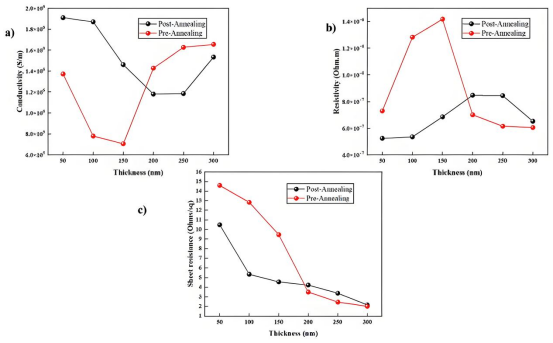

![四探针测得的不同厚度 ITO 薄膜电导率（a）、电阻率（b）与方阻（c）在退火前后的变化（来源：文献[1] Figure 5，CC BY 4.0）.png](/ueditor/php/upload/image/20261016/1792116428825953.png "四探针测得的不同厚度 ITO 薄膜电导率（a）、电阻率（b）与方阻（c）在退火前后的变化（来源：文献[1] Figure 5，CC BY 4.0）.png")
四探针测得的不同厚度 ITO 薄膜电导率（a）、电阻率（b）与方阻（c）在退火前后的变化（来源：文献[1] Figure 5，CC BY 4.0）
退火的作用比加厚更直接。 退火后晶粒长大，晶界散射减少，重结晶降低了晶格缺陷、提升了电子迁移率，50 nm 和 100 nm 两档的电导率因此冲到 1.8–2×10⁶ S/m。而单纯加厚到 200 nm，退火前电导率虽因散射位点减少而回升，厚层的结晶性却反而变差。这也是退火几乎成为 ITO 工艺必选项的原因。
电阻率最低的也不是最厚的那档。 只盯方阻的话，200 nm 一定最好看，因为 Rsh = ρ/t 的分母最大。一旦除以厚度，最优解落回 100 nm 附近。
最后选 100 nm 而不是 50 nm，卡在方阻上。 研究者的取舍说得很清楚：50 nm 的电阻率同样优秀，但方阻偏高，会影响后续生长在 ITO 上的功能层和器件效率。方阻看的是界面，电阻率看的是材料本身，选型时两个都要过一遍——这一步在 ITO 前电极选型里恰恰最容易被跳过。
这项研究面向太阳能电池前电极，基底是玻璃，工艺是单一射频溅射路线，数据取自图的趋势而非逐点表格，结论不宜外推到柔性基底或其它沉积方法。
落到薄膜量测上，有三条值得记住：
1. 方阻必须和厚度成对记录。 脱离厚度的方阻换算不出电阻率，也无法横向比较；同一卷材料，厚度取值不同，算出的电阻率就会跟着变——这正是超薄铜箔国标的堵点。
2. 验收同时设电阻率与方阻两道线。 只看方阻，会把"靠加厚堆出来的低阻"误判成好材料。
3. 把退火等后处理写进测试条件。 同一样品退火前后，电阻率可以从不合格跳到 4×10⁻⁷ Ω·m 量级。
回到铜箔国标：它要规范的，就是材料薄到厚度成为变量之后，方阻和电阻率必须分开报；四探针要给出可信的电阻率，前提是厚度先测准。这也是这项标准要单独立项、而不是直接沿用半导体行业现成四探针规范的原因。

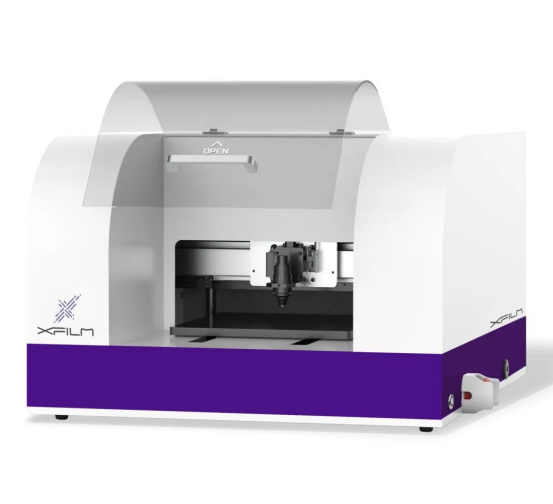

Xfilm埃利四探针方阻仪用于测量薄层电阻（方阻）或电阻率，可以对最大230mm 样品进行快速、自动的扫描， 获得样品不同位置的方阻/电阻率分布信息。
联系电话：400 992 6602
n 超高测量范围，测量1mΩ~100MΩ
n 高精密测量，动态重复性可达0.2%
n 全自动多点扫描，多种预设方案亦可自定义调节
n 快速材料表征，可自动执行校正因子计算
本文使用基于四探针法的Xfilm埃利四探针方阻仪，凭借智能化与高精度的电导率测量优势，助力钛基复合材料的电导率测定，推动电子器件领域的材料检测技术升级。
原文参考：Alabdan H.I., Alsahli F.M., Bhandari S., Mallick T., et al. Monolithic Use of Inert Gas for Highly Transparent and Conductive Indium Tin Oxide Thin Films. Nanomaterials, 2024, 14(7): 565. DOI: 10.3390/nano14070565. （CC BY 4.0）
