硅基Nb3Sn超导薄膜四探针测试与电阻率表征

块材Nb₃Sn的Tc约18 K。搬到硅片上并不容易:热膨胀失配、界面反应和残余氧都会引入缺陷,Nb₃Sn薄膜电阻率的温度行为随之变差。四探针测量薄膜电阻率是判读缺陷的手段,也是硅基薄膜电阻率测试和薄膜电阻测试里最常用的一种。,Xfilm埃利四探针方阻仪能够支持最大230 mm样品自动扫描,量程覆盖1 mΩ~100 MΩ,并支持多点测试、预设或自定义扫描方案以及校正因子计算,可用于获得不同位置的方阻/电阻率分布。



实验方法:双靶共溅射与真空退火工艺窗口

沉积在(100)单晶硅片上完成,Nb靶直流120 W,Sn靶射频20 W和30 W,气压0.4 Pa,氩气40 sccm,溅射40分钟。膜厚直接决定Nb₃Sn薄膜方阻:方阻等于电阻率除以膜厚,厚度一变,批次之间就没法比。Nb₃Sn薄膜方阻测试方法的第一步也是统一膜厚口径。样品记作Sn-20W与Sn-30W。

退火条件是900 ℃保温3小时,真空度约6.8×10⁻⁵ Pa。表征分工:XRD判物相,SEM/EDS看形貌,AFM测粗糙度,PPMS配Nb₃Sn薄膜四探针测试测R-T曲线。Tc按T90与T10的平均值定,可避开拐点附近的波动。



相组成与微观结构演化

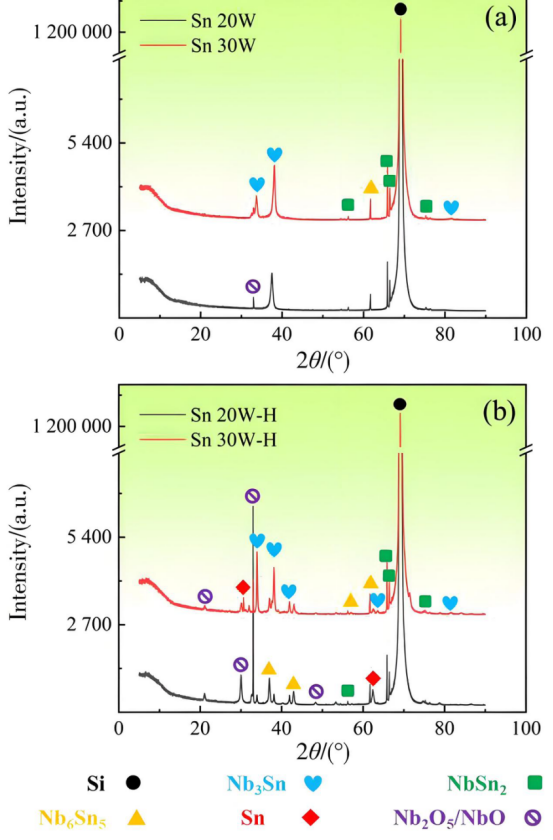

Sn靶功率从20 W提到30 W后,Nb₃Sn衍射峰增强。但游离Sn峰更清楚,Nb₆Sn₅、NbSn₂等中间相仍在,反应并不完全。退火后峰形变尖,同时出现NbO与Nb₂O₅的峰,氧来自炉腔残余气体和硅片原生氧化层。相越纯,Nb₃Sn薄膜电阻率在转变前的剩余电阻越低。

双靶共溅射薄膜在 900 ℃3 h 真空退火前后的 XRD 谱。(a) 室温沉积的 Sn-20W 与 Sn-30W;(b) 退火后的 Sn-20W-H 与 Sn-30W-H.png

双靶共溅射薄膜在 900 ℃3 h 真空退火前后的 XRD 谱。(a) 室温沉积的 Sn-20W 与 Sn-30W;(b) 退火后的 Sn-20W-H 与 Sn-30W-H

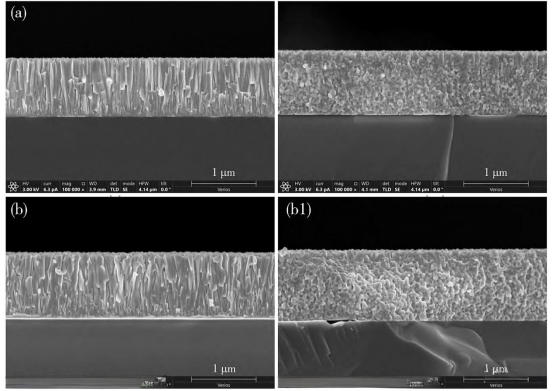

截面SEM里,室温沉积的薄膜是典型柱状晶,表面原子只能原地堆积。退火后转为等轴晶。Sn-30W-H在膜与硅界面附近有微裂纹,源于热膨胀系数与弹性模量差异;裂纹一连起来,超导薄膜方阻和Nb₃Sn薄膜电阻率都会被抬高。

薄膜截面的 SEM 形貌,比例尺均为 1 μm。上排左为 Sn-20W、右为 Sn-20W-H,下排左为 Sn-30W、右为 Sn-30W-H.png

薄膜截面的 SEM 形貌,比例尺均为 1 μm。上排左为 Sn-20W、右为 Sn-20W-H,下排左为 Sn-30W、右为 Sn-30W-H

Sn靶功率从20 W升到30 W,膜厚由893 nm增至994 nm,退火后又涨约90至100 nm。Nb₃Sn薄膜方阻等于电阻率除以膜厚,厚度差一成,方阻就偏一截。



成分均匀性与表面形貌

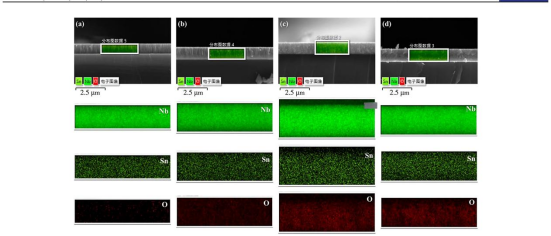

EDS面扫显示Nb与Sn分布均匀。Sn原子分数由11.15%升到22.23%,整体仍偏铌富集,原子比大于3比1,这是Nb₃Sn薄膜方阻和超导薄膜电阻率在同一片子上起伏的化学根源。退火后氧含量由约2 at%升到约6 at%,与XRD氧化物峰互证。

薄膜的 EDS 元素分布。上排为四组截面 SEM 图(每组右下角附 Sn、Nb、O 三张缩略元素图),左至右依次为 Sn-20W、Sn-30W、Sn-20W-H、Sn-30W-H;下面三行是同一视场放大后的 Nb、Sn、O 面分布。Nb 与 Sn 的信号均匀且高度重叠,退火样品的 O 信号明显增强.png

薄膜的 EDS 元素分布。上排为四组截面 SEM 图(每组右下角附 Sn、Nb、O 三张缩略元素图),左至右依次为 Sn-20W、Sn-30W、Sn-20W-H、Sn-30W-H;下面三行是同一视场放大后的 Nb、Sn、O 面分布。Nb 与 Sn 的信号均匀且高度重叠,退火样品的 O 信号明显增强

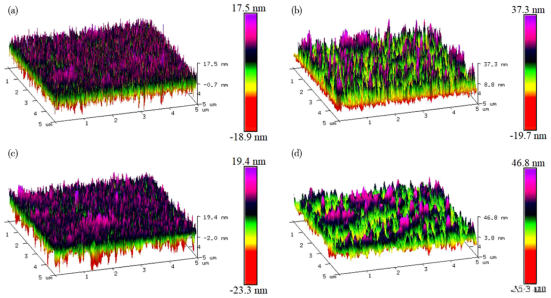

未退火时粗糙度Ra由4.22 nm升到6.33 nm,退火后到4.58至9.93 nm;阴影效应先放大起伏,退火又叠加晶粒长大与热蚀沟槽。薄膜方阻测试对这一项最敏感,所以Nb₃Sn薄膜四探针测试要在同一片子上多点取值再平均。

薄膜的 AFM 三维表面形貌,扫描范围 5 μm×5 μm,右侧色标标出各自的峰谷高度。上排左为 Sn-20W、右为 Sn-30W,下排左为 Sn-20W-H、右为 Sn-30W-H。.png

薄膜的 AFM 三维表面形貌,扫描范围 5 μm×5 μm,右侧色标标出各自的峰谷高度。上排左为 Sn-20W、右为 Sn-30W,下排左为 Sn-20W-H、右为 Sn-30W-H。



四探针R-T曲线揭示的超导性能

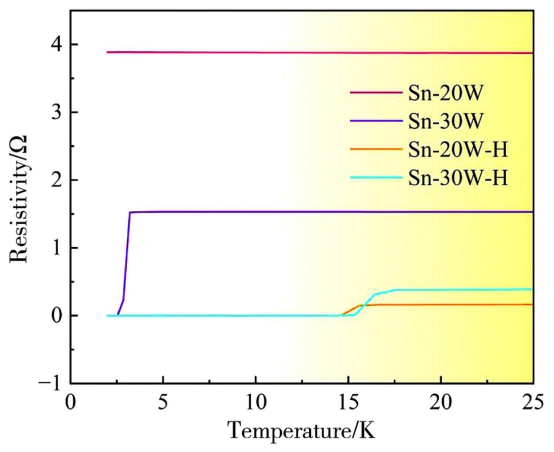

无论采用哪种超导薄膜电阻率测试方法,Nb₃Sn薄膜四探针测试显示,未退火的Sn-20W看不到超导转变,Nb₃Sn薄膜电阻率曲线一路压不下去,说明A15相含量不足。Sn-30W在约3.03 K出现电阻骤降,但这个温区接近金属Sn的本征Tc;结合游离Sn峰较强,它更可能来自残留Sn。

900 ℃退火3小时后,两组都出现高温转变。Sn-20W-H的Tc为15.11 K,Sn-30W-H为15.89 K,转变区间也收窄。退火提供了长程扩散与原子重排的条件,非超导中间相继续反应并转化为更接近3比1的A15主相;曲线上,Nb₃Sn薄膜电阻率的转变落差拉开,超导薄膜方阻与Nb₃Sn薄膜方阻的台阶也变陡。

四个样品的电阻-温度(R-T)曲线,横轴 0~25 K。Sn-20W 全程无转变;Sn-30W 在约 3 K 处陡降;Sn-20W-H 与 Sn-30W-H 分别在 15.11 K 与 15.89 K 完成转变,即正文给出的两组 Tc。.png

四个样品的电阻-温度(R-T)曲线,横轴 0~25 K。Sn-20W 全程无转变;Sn-30W 在约 3 K 处陡降;Sn-20W-H 与 Sn-30W-H 分别在 15.11 K 与 15.89 K 完成转变,即正文给出的两组 Tc。

Nb₃Sn薄膜四探针测试看的是整条曲线的形状与重复性。曲线越陡,说明通路越连续、散射越少;拖尾或分步,说明样品里存在多个不同Tc区域,Nb₃Sn薄膜方阻的离散度也由此而来。



工艺优化方向和问题

化学计量仍偏铌富集,退火又引入氧污染,硅与Nb₃Sn热膨胀失配,粗糙度也随Sn通量上升;按超导薄膜电阻率或薄膜电阻率测试的口径,这四项都会被误读成薄膜的问题,四探针方阻测试的重复性也随之变差。

三个方向可以收紧工艺窗口。一是把Sn有效活度提上去,用略微过量的Sn或加Nb封帽补偿挥发。二是提高退火真空度并加吸气剂。三是引入缓冲层或扩散阻挡层分散热应力。目标一致:超导薄膜方阻下移,Nb₃Sn薄膜方阻更一致。

这些调整是否有效,要靠四探针R-T曲线来判断:看通路连续性、转变宽度,以及同片不同位置曲线能否重合。落到测试口径,薄膜方阻测试和四探针方阻测试只差三个字。用哪一套先定下来,Nb₃Sn薄膜四探针测试与四探针电阻率的结论才好跨批次比较。

双靶共溅射加真空退火,为硅基Nb₃Sn薄膜提供了一条可操作路线。Sn靶30 W并退火后Tc做到15.89 K,与块材约18 K仍有差距。下一步是定下全片扫描方案,用四探针测量超导薄膜,把Nb₃Sn薄膜方阻与Nb₃Sn薄膜电阻率两条曲线一起收紧。

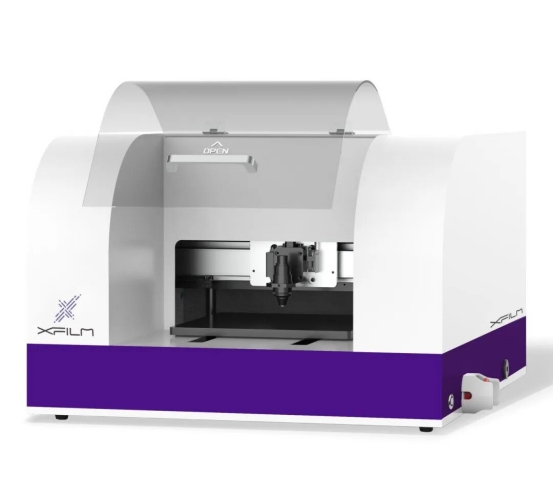

Xfilm埃利四探针方阻仪

Xfilm埃利四探针方阻仪用于测量薄层电阻(方阻)或电阻率,可以对最大230mm 样品进行快速、自动的扫描, 获得样品不同位置的方阻/电阻率分布信息。

联系电话:400 992 6602.png

联系电话:400 992 6602

n 超高测量范围,测量1mΩ~100MΩ

n 高精密测量,动态重复性可达0.2%

n 全自动多点扫描,多种预设方案亦可自定义调节

n 快速材料表征,可自动执行校正因子计算

本文使用基于四探针法的Xfilm埃利四探针方阻仪,凭借智能化与高精度的电导率测量优势,助力钛基复合材料的电导率测定,推动电子器件领域的材料检测技术升级。

原文参考:巩晓乐,赵红运,陈岩,洪志,信纪军,杨清,夏钰东,王维. 硅基 Nb₃Sn 超导薄膜的制备及性能表征[J]. 材料导报,2026,40(Z1):26010241(中色创新研究院(天津)有限公司、松山湖材料实验室、西南交通大学物理科学与技术学院)
