银纳米线柔性薄膜电极：方阻压到32 Ω/sq，弯折1200次为何涨55%？
做柔性透明薄膜电极的人，多半被同一组数字迷惑过：方阻 32 Ω/sq。但同一个体系里还有另一组数字——向外弯折 1200 次，方阻相对变化约 55%，论文作者自己的评价是"机械稳定性不足"。这就是打印薄膜电极最常见的坑：静态方阻很漂亮，动态寿命不过关。
两篇 CC BY 文献给出的答案指向同一件事——决定弯折寿命的不是方阻有多低，而是银线有没有被固定在基体里。下面把"层数—方阻—透过率—弯折"这条链上的数字逐个摆出来。这些方阻与 R/R₀ 数据都来自四探针测量——在薄膜上直接读方阻，用 Xfilm埃利四探针方阻仪 这类仪器就能完成。
![银纳米线膜的方阻与透过率随打印层数的变化：8 层到 17 层，方阻从 1825 Ω/sq 一路降到 32 Ω/sq，550 nm 透过率同步从 92.8% 降到 75.8%。（来源：文献[1] Figure 5，CC BY 4.0）.png](/ueditor/php/upload/image/20260924/1790235699419982.png "银纳米线膜的方阻与透过率随打印层数的变化：8 层到 17 层，方阻从 1825 Ω/sq 一路降到 32 Ω/sq，550 nm 透过率同步从 92.8% 降到 75.8%。（来源：文献[1] Figure 5，CC BY 4.0）.png")

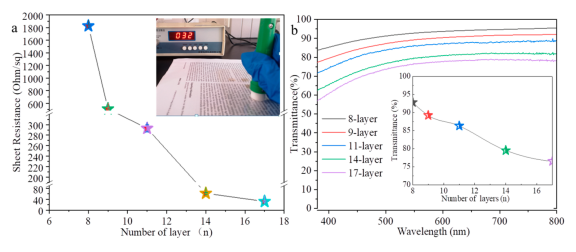

银纳米线膜的方阻与透过率随打印层数的变化：8 层到 17 层，方阻从 1825 Ω/sq 一路降到 32 Ω/sq，550 nm 透过率同步从 92.8% 降到 75.8%。（来源：文献[1] Figure 5，CC BY 4.0）
喷墨打印银纳米线（AgNW）薄膜的方阻与层数是强非线性关系。文献[1] 在 PET 基板上逐层打印、用四探针测方阻，得到：
打印层数 | 方阻（Ω/sq） | 550 nm 透过率 |
8 层 | 1825 | 92.8% |
9 层 | 约 560 | 约 89.5% |
11 层 | 291 | 86.3% |
14 层 | 62 | 约 79.5% |
17 层 | 32 | 约 75.8% |
关键拐点在 8 层到 11 层之间：方阻从 1825 Ω/sq 骤降到 291 Ω/sq（约 6.3 倍），而透过率只从 92.8% 掉到 86.3%——只用约 6.5 个百分点的透过率，换来一个数量级的方阻下降。这一段的"性价比"最高。
再往上加层就进入边际收益递减：11 层到 17 层，方阻又从 291 降到 32 Ω/sq（约 9 倍），但透过率同时从 86.3% 掉到约 75.8%，累计损失超过 10 个百分点。
原因在导电机理上：银纳米线薄膜靠线搭线形成渗流网络，电流走的是网络里的连通路径。层数少时，网络稀疏、搭接点少，方阻自然高；层数增加让网络更密、并联路径更多，方阻下降很快。但银线本身是挡光的——网络越密，遮挡面积越大，透过率必然下降。方阻和透过率在这条曲线上是硬性对冲的。
这也解释了为什么单纯比较"谁方阻更低"没有意义：必须同时给出透过率，否则两个数字根本不在同一个坐标里。
把 14 层膜包覆在不同直径的圆柱表面测方阻，结果与直觉相反：圆柱直径越大，方阻越高。
l 直径 3 mm：约 65 Ω/sq
l 直径 8 mm：约 78 Ω/sq
l 直径 12 mm：约 98 Ω/sq
l 平放（Horizontal spreading）：约 102 Ω/sq
也就是说，贴得越"弯"，方阻读数反而越低，平放时最高。需要如实说明：原文报道了这个趋势，但没有给出机理解释。所以这里不做推测，只强调它对测量实践的直接影响——弯折测试的"几何条件"会改变方阻读数本身。同一片膜，包在不同曲率上、还是平放着测，得到的不是一个数。
真正暴露短板的是反复弯折。文献[1] 对 14 层膜做向外弯折，记录相对方阻变化：
l 200 次：约 9%
l 700 次：约 45%
l 1200 次：约 55%
原文指出，在 700 次以内方阻几乎呈指数增长；700 到 1200 次之间转为缓慢上升，最终稳定在 55% 左右。
![同一张 14 层银纳米线膜：贴在直径 2~12 mm 圆柱上时方阻随直径增大而升高（左），向外反复弯折时 R/R₀ 随循环次数上升并在 1200 次达到约 55%（右）。（来源：文献[1] Figure 9，CC BY 4.0）.png](/ueditor/php/upload/image/20260924/1790235674396666.png "同一张 14 层银纳米线膜：贴在直径 2~12 mm 圆柱上时方阻随直径增大而升高（左），向外反复弯折时 R/R₀ 随循环次数上升并在 1200 次达到约 55%（右）。（来源：文献[1] Figure 9，CC BY 4.0）.png")

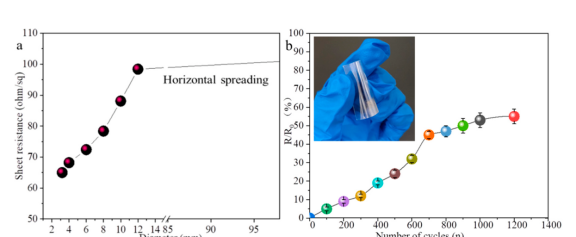

同一张 14 层银纳米线膜：贴在直径 2~12 mm 圆柱上时方阻随直径增大而升高（左），向外反复弯折时 R/R₀ 随循环次数上升并在 1200 次达到约 55%（右）。（来源：文献[1] Figure 9，CC BY 4.0）
机制层面的解释是：弯折过程中，相互搭接的银纳米线之间发生滑移，接触面积减小，电流路径变差，方阻随之升高。原文还提到，劣化与所用纳米线尺寸较小有关——纳米线越短，单个搭接点承担的形变越大，越容易滑开。
一句话概括这篇文章的自评：方阻数字漂亮，但机械稳定性不够。对柔性电极来说，"能弯"和"弯多少次还能用"是两回事。
如果只看文献[1]，结论会偏悲观。文献[2] 给出了另一半答案：同样是银纳米线，只要把网络嵌进聚合物基体并加以包覆，弯折表现完全不同。
文献[2] 把银纳米线嵌入聚苯乙烯（PS）基体，并在表面电镀金，做了两组对照：
弯折：PS-AgNW 与 PS-AgNW@Au(60) 经 2000 次弯折后，R/R₀ 仍接近 1（约 1.05~1.1）；而柔性 ITO 在约 1500 次弯折时 R/R₀ 已升到约 70 倍。原文另述，最优的 PS-AgNW@Au 电极 2000 次弯折后方阻仅增加约 22%。
附着力：胶带剥离 20 次后，嵌入型电极方阻约升到 1.6 倍；更关键的是，从撕下的胶带上没有观察到银线痕迹——说明银线确实被固定住了。对照组（直接铺在基板上的裸 AgNW）在同样测试下直接失效。
![弯折与附着力对照：嵌入 PS 基体的银纳米线经 2000 次弯折 R/R₀ 仍接近 1，而柔性 ITO 在约 1500 次时 R/R₀ 已达约 70 倍（左）；胶带剥离 20 次后嵌入型电极约升到 1.6 倍，裸银线网络则直接失效（右）。（来源：文献[2] Figure 6，CC BY 4.0）.png](/ueditor/php/upload/image/20260924/1790235651827378.png "弯折与附着力对照：嵌入 PS 基体的银纳米线经 2000 次弯折 R/R₀ 仍接近 1，而柔性 ITO 在约 1500 次时 R/R₀ 已达约 70 倍（左）；胶带剥离 20 次后嵌入型电极约升到 1.6 倍，裸银线网络则直接失效（右）。（来源：文献[2] Figure 6，CC BY 4.0）.png")

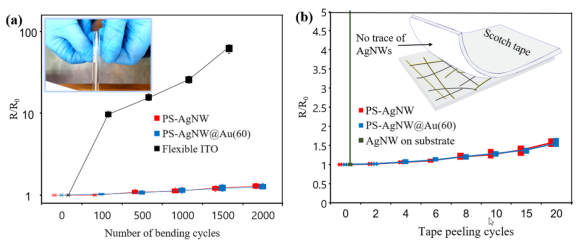

弯折与附着力对照：嵌入 PS 基体的银纳米线经 2000 次弯折 R/R₀ 仍接近 1，而柔性 ITO 在约 1500 次时 R/R₀ 已达约 70 倍（左）；胶带剥离 20 次后嵌入型电极约升到 1.6 倍，裸银线网络则直接失效（右）。（来源：文献[2] Figure 6，CC BY 4.0）
把两篇放在一起看，答案就清楚了：
文献[1]：喷墨打印裸网络 | 文献[2]：PS 嵌入 + 金包覆 | |
弯折条件 | 向外弯折，1200 次 | 2000 次 |
方阻相对变化 | 约 +55% | 约 +22%（原文最优样品），图上 R/R₀≈1.05~1.1 |
附着力（胶带） | 未做该测试 | 20 次后约 1.6 倍，胶带无银线痕迹 |
最优方阻/透过率 | 32 Ω/sq / 约 75.8% | 24 Ω/□ / 约 84% |
两个体系的数字不能直接横向比（结构、工艺、测试方法都不同），但趋势明确可比：决定弯折寿命的不是方阻有多低，而是银线网络是否被约束在基体内部。裸搭接的网络靠"线压线"导电，一弯就滑移；嵌入并包覆之后，接触点被基体锁住，滑移被抑制，寿命就上了一个台阶。
这里还有一个工程上的取舍值得注意：嵌入与包覆通常需要额外的聚合物涂布和电镀步骤，工艺链变长、成本上升，而且包覆层本身可能影响透过率与弯折刚度。它不是"免费"的寿命提升，而是把一部分光学与工艺代价换成机械可靠性。
把上面的数字落到日常测试上，有几条很实际的要求：
l 方阻必须和透过率成对出现。单报"32 Ω/sq"没有意义——同一片膜在 8 层时是 1825 Ω/sq、92.8%，在 17 层时是 32 Ω/sq、约 75.8%，脱离透过率无法判断优劣。
l 弯折测试要写全条件：曲率半径（或圆柱直径）、弯折方向（向内/向外）、复测区域、以及是否平放复测。文献[1] 的 Figure 9a 已经说明曲率改变会改变读数本身。
l 同一区域复测，而不是换点测。弯折带来的是局部网络结构变化，换点测等于把"损伤"与"均匀性"两个因素混在一起，无法判断是膜坏了还是本来就薄。
l 区分"初始方阻"与"循环后方阻"。真正决定可用性的是循环后的 R/R₀，而不是初始值——这是两篇文献最一致的地方。
l 附着力单独测。方阻合格不代表膜层粘得住；胶带剥离是最低成本的附着力筛查，文献[2] 正是用它揭示了裸网络与嵌入结构的差距。
记录探针压力与接触方式。柔性基材在探针压力下会局部形变，薄膜方阻读数对压力敏感；同一批样品尽量用同一压力与同一探针间距复测，避免把接触差异读成材料差异。
· 喷墨打印银纳米线薄膜的方阻—层数关系高度非线性：8→11 层是性价比最高的区间（方阻降 6.3 倍，透过率只损失约 6.5 个百分点），继续加层进入边际递减。
· 方阻低不等于耐用：裸搭接网络 1200 次弯折方阻涨约 55%；嵌入并包覆的结构 2000 次弯折仅约 +22%，两者差一个台阶。
· 弯折评价的测试几何会改变读数（文献[1] Figure 9a 的曲率趋势），因此曲率与复测条件必须记录在案。
· 局限：本文引用的两篇文献体系不同，方阻、透过率、弯折条件均不可直接互比，只能作为"结构决定寿命"的定性对照；文献[1] 的曲率趋势原文未给出机理解释，本文亦不做推测。
落到操作层面，无论最后选裸网络还是嵌入结构，都要回到同一件事：在同一区域、同一探针压力下，把初始方阻和循环后的方阻量准、量一致。只有"方阻 + R/R₀"这组数足够稳定，上面那些取舍判断才有依据——这也是 Xfilm埃利四探针方阻仪 在这类评价里的位置。

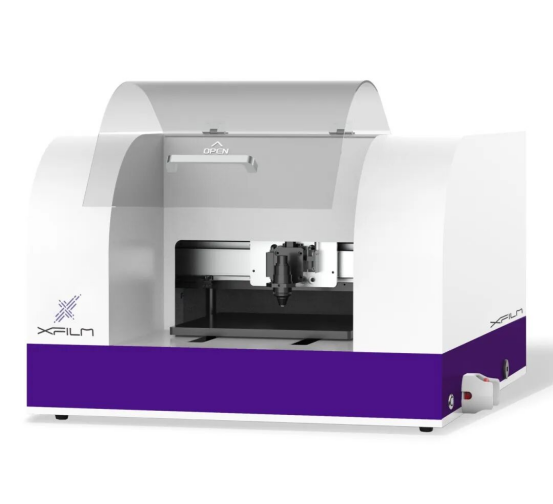

Xfilm埃利四探针方阻仪用于测量薄层电阻（方阻）或电阻率，可以对最大230mm 样品进行快速、自动的扫描， 获得样品不同位置的方阻/电阻率分布信息。
联系电话：400 992 6602
n 超高测量范围，测量1mΩ~100MΩ
n 高精密测量，动态重复性可达0.2%
n 全自动多点扫描，多种预设方案亦可自定义调节
n 快速材料表征，可自动执行校正因子计算
本文使用基于四探针法的Xfilm埃利四探针方阻仪，凭借智能化与高精度的电导率测量优势，助力钛基复合材料的电导率测定，推动电子器件领域的材料检测技术升级。
原文参考：Wang, S.; Wu, X.; Lu, J.; Luo, Z.; Xie, H.; Zhang, X.; Lin, K.; Wang, Y. Inkjet-Printed Silver Nanowire Ink for Flexible Transparent Conductive Film Applications. Nanomaterials, 2022, 12(5), 842. DOI: 10.3390/nano12050842（CC BY 4.0）
Chemically-stable flexible transparent electrode: gold-electrodeposited on embedded silver nanowires. Scientific Reports, 2023. DOI: 10.1038/s41598-023-44674-7（CC BY 4.0）
