调光玻璃方阻怎么测？四探针法与透明导电膜检测方法
调光玻璃方阻测不准，夹层里那层透明导电膜的导电均匀性就无从谈起。调光玻璃四探针是最直接的入口，Xfilm埃利四探针方阻仪接上多点扫描，整片方阻分布图当场出来。
调光玻璃（电致变色玻璃、PDLC调光玻璃、SPD调光玻璃）要在两层玻璃之间建立可控电场，ITO、FTO这类透明导电膜充当电极。它要同时顾透光和导电均匀。透明导电膜方阻偏高响应就慢，整片不齐则变色肉眼可见。
方阻用Ω/sq表示，由材料电阻率和厚度决定。透明导电膜方阻既看均值也看离散度：均值影响驱动电压和功耗，方阻均匀性影响视觉一致性。SPD调光玻璃尤其敏感，边缘与中心差超阈值就出色差。

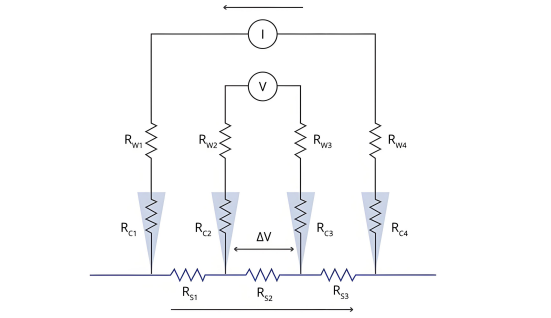

四探针原理图
四探针法把电流回路和电压回路分开：外侧两根注入电流，内侧两根读取电压，按几何修正因子换算成方阻。电压回路几乎不走电流，接触电阻影响被大幅削弱。调光玻璃四探针测试在直流下稳定可重复，也是透明导电膜电阻测试的常用基准。

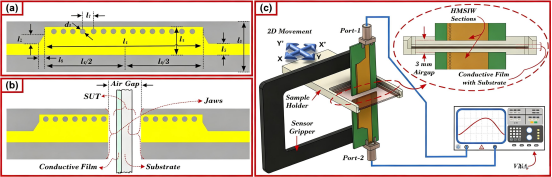

HMSIW 传感器的结构尺寸与测试布置：（a）分裂前的关键尺寸；（b）样品（SUT）置于两段分裂的半波导之间，中间留 3 mm 空气隙；（c）测量系统示意（矢量网络分析仪 + 直线位移台 + 夹具）
微波方法走的是另一条路。半模基片集成波导（HMSIW）传感器，工作频段5.5–18 GHz，样品夹在两段分裂的半波导之间，中间留3 mm空气隙。导电膜反射入射波，只有穿过纳米颗粒间隙的信号能过去，S21与方阻挂钩，ITO薄膜电阻做透明导电膜电阻测试也无需接触探针。
四探针精度高、量程宽，调光玻璃四探针测得的数据能直接对标行业标准，代价是必须物理接触。微波法没有机械损伤风险，但对基底厚度和样品位置更敏感。产线常见分工是微波初筛加四探针测试确认，四探针方阻仪负责透明导电膜电阻测试的最终Mapping。

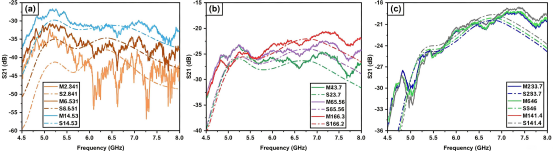

9 片 ITO 膜的实测与仿真 S21,dB（4–8 GHz，空气隙 3 mm）：（a）2.841、6.531、14.53 Ωsq；（b）43.7、85.56、166.3 Ωsq；（c）293.7、346、441.4 Ωsq。点划线为仿真结果，实线为实测结果。
该研究取9片ITO薄膜电阻样品做对照，膜厚100 nm、玻璃基底1.1 mm，ITO方阻覆盖2.841–441.4 Ω/sq。以标准四探针为参考，HMSIW方法的最大绝对相对误差为7.9%。中低方阻区间的透明导电膜方阻吻合较好，高阻端差距则略放大。

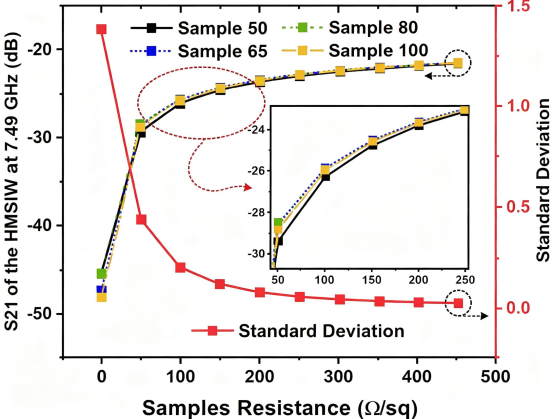

样品尺寸与方阻对 S21,dB 及其标准差的影响（基底 1.1 mm、空气隙 3 mm）：50×50、65×65、80×80、100×100 mm 四种尺寸的读数基本重合，方阻越低标准差越大
样品尺寸在50×50 mm以上时结果不随尺寸变化，更小则电磁场覆盖不足、数据波动加大。基底厚度会改变S21读数。调光玻璃四探针的重复装夹测试表明波动可控，前提是定位与间隙一致，ITO薄膜电阻同样如此。
单点测试与多点扫描：只测一个点，得到的只是“大概多少”。调光玻璃方阻和透明导电膜方阻的整片分布，调光玻璃四探针单点测不出来。边缘效应和溅射不均匀躲不掉，多点扫描才能把方阻均匀性画出来。
自动扫描的检测价值：自动四探针方阻仪把探针定位、压力控制和数据采集串起来，几分钟内完成上百个点，输出2D甚至3D Mapping图。研发阶段用四探针测试验证工艺窗口，量产阶段用它抽检和异常追溯。调光玻璃四探针的均匀性一旦量化，良率改善就有落点。
测试前的样品准备：样品表面不能有指纹和颗粒。玻璃基底厚度尽量统一，否则批与批数据没法直接比。电致变色玻璃和PDLC调光玻璃的导电膜朝向要固定，避免正反面切换误差。样品尺寸要盖住探针阵列有效区域，太小会引入边缘修正误差。
测试中的定位与校准：探针间距、压力和电流量程要定期校准。透明导电膜电阻测试前用标准片确认一遍，系统漂移能当场发现；几何修正因子按样品厚度实时算。四探针测试定位时先落中心区域再向外扩，能少受装夹误差影响。
报均值的同时给出标准差或极差。透明导电膜方阻的Mapping图颜色梯度越平缓，方阻均匀性越好。PDLC调光玻璃和SPD调光玻璃的异常点，要回到溅射功率、氧气流量、温度这些参数上查，不能直接剔除。
调光玻璃方阻检测的重点不在拿到一个数字，而是看清整片分布。电致变色玻璃ITO方阻测试与四探针测调光玻璃方阻是一回事；调光玻璃ITO方阻测试方法怎么选，取决于自己的方阻范围和均匀性要求。透明导电膜方阻测准了，工艺一致性才有反馈依据。

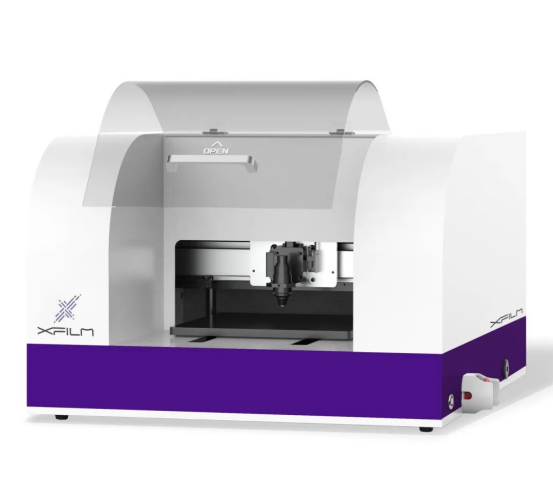

Xfilm埃利四探针方阻仪用于测量薄层电阻（方阻）或电阻率，可以对最大230mm 样品进行快速、自动的扫描， 获得样品不同位置的方阻/电阻率分布信息。
