先进制程把后端互连的线宽推向 10 nm 以下，铜的电阻率开始随尺寸暴涨——铜的电子平均自由程（EMFP）长达 39 nm，线宽一缩，电子在表面和晶界上的散射就压不住了。美国伦斯勒理工学院团队做的这根"温度计"很讲究：他们把外延生长的 Mo(001) 和 Mo(011) 薄膜，从 400 nm 一路做薄到 4 nm，用 Xfilm埃利四探针方阻仪 这类线性四探针在真空中原位、暴露空气后以及 77 K 低温下分别量电阻率，得到一个反直觉的结论——体相里完全各向同性的钼，一旦做薄，两个取向的电阻率就分道扬镳。同是约 5 nm 厚，(011) 取向的电阻率明显低于 (001)；换算成有效平均自由程 λ＊：Mo(001) 是 14.4 nm、Mo(011) 只有 11.7 nm，尺寸效应小 19%。

为什么金属薄膜越薄电阻率越高

金属薄膜的电阻率不是体材料的常数。当膜厚 d 小于电子的平均自由程 λ 时，电子还没"走完"一段平均自由程就被表面散射掉，电阻率因此上升。经典上有两个模型：Fuchs–Sondheimer 描述表面散射（贡献 ∝ ρoλ·(1−p)/d，p 为表面反射因子），Mayadas–Shatzkes 描述晶界散射（贡献 ∝ ρoλ·[R/(1−R)]·1/D，R 为晶界反射系数）。两者都正比于一个关键乘积 ρoλ（体电阻率×平均自由程），所以判断"哪种金属做细后更省电阻"，就看谁的 ρoλ 更小。

铜的问题恰恰在 ρoλ 偏大、EMFP 又长（39 nm），于是在窄线里电阻率上升最快。这也是这几年大家都在找"后铜互连金属"的原因——候选有钼、铑、铱、钌等，它们有的 ρoλ 比铜更小，但往往成本高、丰度低、工艺成熟度不足。要单独把表面散射拎出来量，最好用几乎没晶界的单晶薄膜。作者在 MgO(001) 和 α-Al₂O₃(1120) 单晶衬底上外延生长 Mo(001) 与 Mo(011)，X 射线衍射和反射率确认两者都是高质量单晶、界面很平，这样量到的尺寸效应就几乎纯是电子表面散射，排除了晶界散射的干扰。

同一块金属，做薄之后为什么分道扬镳

关键在"取向"。体相钼是立方对称的，电阻率各向同性：400 nm 厚时，Mo(001) 与 Mo(011) 的电阻率都在 5.25~5.31 µΩ·cm 左右，几乎一样（都接近体值 ρo = 5.34 µΩ·cm）。可一旦 d 小于约 100 nm，两者就明显分开——Mo(011) 一直比 Mo(001) 电阻率低。作者把 ρ 随 d 的数据用 Fuchs–Sondheimer 模型拟合（取完全漫反射 p=0），得到两个不同的有效平均自由程：Mo(001) 为 14.4 nm、Mo(011) 为 11.7 nm。也就是说，同样的膜厚，Mo(011) 的表面散射更弱、尺寸效应更小 19%。

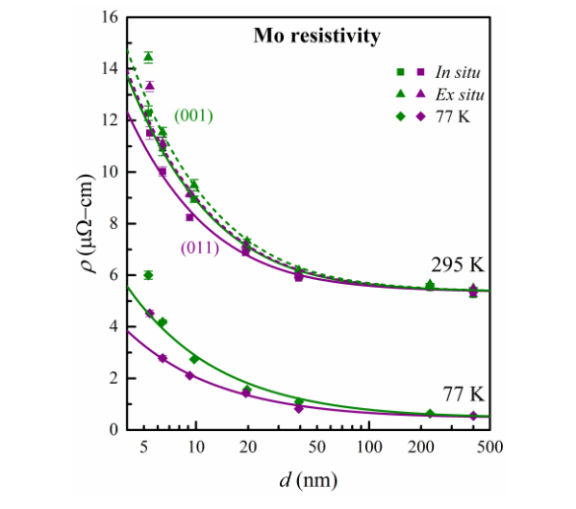

Mo(001)与Mo(011)薄膜电阻率随厚度的变化：厚膜趋于一致（约5.3 µΩ·cm），做薄后Mo(011)始终低于Mo(001)；方块/三角/菱形分别为原位、空气中、77 K测量。（来源：文献[1] Figure 3，CC BY 4.0）

测量细节也值得留意。作者不仅测了真空原位电阻率，还把样品暴露空气 48 h 后再量，发现 Mo 越小、越容易被氧化，表面散射因子 p 有约 34% 的变化；相比之下铜同样暴露空气后 p 变化达 70%，说明钼对表面氧化更"钝"一点。原子力显微镜（AFM）还显示，Mo(011) 的表面比 Mo(001) 更光滑（薄层粗糙度更低、台面宽度更大），这部分也要归功于更致密的 (011) 表面与更平滑的蓝宝石衬底——表面越光滑，漫反射散射的份额就越低。更关键的是一组低温数据：77 K 下电子-声子散射变弱、平均自由程变长，尺寸效应被放大近一个量级。同是 6.4 nm 厚，Mo(011) 的电阻率比 Mo(001) 低 33%（295 K 下只低 8%）。这提醒做薄膜表征的人，低温测量能把尺寸效应"看"得更清楚，也更能分辨不同取向的差异。

费米面：为什么电子朝(001)冲得更快

取向差异的根源在电子结构。作者用第一性原理算出体钼的费米面，再做玻尔兹曼输运模拟，得到 (001)、(011)、(111) 三个取向的尺寸效应排序——结果与实测一致：ρ(011) < ρ(001) < ρ(111)。费米面上色标表示各处的费米速度 vf（0~16 ×10⁵ m/s）：最快的电子（黄色）集中在沿 <100> 的孔洞八面体，而沿 <110> 的孔洞椭球 vf 小约 20%。也就是说，电子朝 (001) 表面跑得更快、撞上表面的概率更高，表面散射更严重；朝向 (011) 表面跑得慢，散射就弱。这就是为什么做薄之后 Mo(011) 更"耐造"。

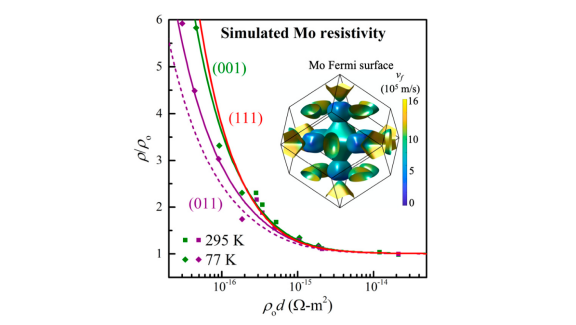

Mo薄膜电阻率的模拟尺寸效应（实线）与实测量（散点），插图是色标费米面：电子朝(001)表面运动更快、散射更强。（来源：文献[1] Figure 4，CC BY 4.0）

模拟给出的 ρoλ = 5.99 ×10⁻¹⁶ Ω·m²，与实测 Mo(011) 的 6.2 ×10⁻¹⁶ Ω·m² 吻合很好，且比实测铜、钨的 ρoλ 分别小约 10% 与 40%。这说明在同等的窄线极限下，钼有潜力超过铜和钨。当然也有反面因素：钼熔点比铜高得多（2896 K 对 1358 K），在常见的后端工艺温度下晶粒更难长大，晶界散射可能吃掉一部分优势——论文用量单晶就是为了先把这个变量排除掉。所以"钼能不能真正替代铜"，还要看实际晶粒尺寸下晶界散射这一项。

选金属别只看 ρoλ：晶粒和成本也是变量

把几种候选金属摆到同一把尺子上，ρoλ 只是第一关。论文指出，铑、铱、钌的 ρoλ 分别比钼小约 46%、38%、15%，理论上都更"抗尺寸效应"，可它们要么成本高、要么地壳丰度低、要么工艺成熟度不够，量产上并不划算。钼的吸引力在于：预言的 ρoλ = 5.99 ×10⁻¹⁶ Ω·m² 比铜、钨小 10% 与 27%，而且内聚能是铜的两倍，理论上可以不外加扩散阻挡层，把互连沟槽留给金属的空间最大化。

但要泼一盆冷水的是晶粒尺寸。钼的熔点（2896 K）比钨低 22%，比铜却高 2.1 倍——熔点高意味着在后端工艺温度下晶粒更不容易长大，平均晶粒反而比铜小，如果衬底或退火没跟上，晶界散射会吃掉一部分 ρoλ 的优势，甚至可能把钼相对铜的优势抹平。这就是为什么这篇工作坚持用外延单晶：只有先把晶界散射这个变量排除掉，才能干净地量出取向本身对表面散射的影响。真实互连里晶粒、衬底、界面都更复杂，光靠单晶的 ρoλ 还不能下"一定替代铜"的结论。

边界与结论：用 ρoλ 当"选金属"的量尺

这项工作的价值，是把"金属薄膜做薄后电阻率上升"这件事，从经验数据落到"费米面形状 → 朝表面运动的费米速度 → 表面散射强度"这条可解释的因果链上，并给出以 ρoλ 为单一指标的量化比较。它也有边界：样品是外延单晶，几乎无晶界，所以量到的是纯表面散射；用线性四探针测的是面内平均电阻率，看不到 Mo(011) 面内的各向异性（模拟显示沿 <100> 与 <011> 有差别）；d<5 nm 时薄膜接近渗流极限、微观不连续，数据被作者排除；Mo(011) 表面本身更光滑，也部分降低了散射。

对做薄膜导电表征、或者评估"后铜互连金属"的工程师来说，最该记住的一句话是：判断一种金属做细后省不省电阻，看 ρoλ 这个乘积，而不是只看体电阻率。体电阻率再低，EMFP 一长，做薄照样涨。

落到具体的验证流程，可以拆成三步：第一步，在几条不同厚度（比如 400、100、50、10、5 nm）上量电阻率，尽量覆盖"厚膜接近体值、薄膜明显变大"的区间；第二步，把 ρ–d 数据用 Fuchs–Sondheimer 模型做拟合（先假设完全漫反射 p=0），得到这个体系的特征长度 λ＊；第三步，用 λ＊ 乘上体电阻率得到 ρoλ，再去和铜、钨、钼比。这样得到的是一个与厚度无关的"材料品格"指标——它告诉你哪种金属在精细尺寸下最省电阻，而不是某一次测量的偶然数字。Xfilm埃利四探针方阻仪 正好胜任这类从厚到薄的扫厚度量测：厚度从 400 nm 扫到 5 nm，四探针读数从约 5.3 一路抬到 12 µΩ·cm 以上，这个"越薄越高"的斜率，正是衡量尺寸效应最直观的证据。

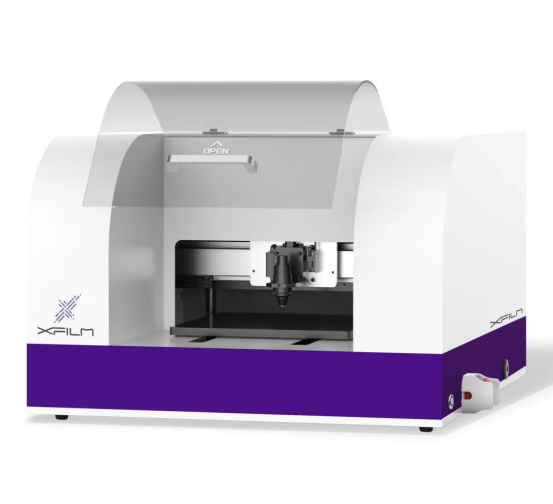

Xfilm埃利四探针方阻仪
