ITO与FTO都是常见的透明导电氧化物，在汽车调光玻璃、显示和光电器件里同时承担导电和透光。方阻决定载流子横向输运效率，透过率决定光进入器件后的利用率，所以只看一个电阻值通常不够。

薄膜的电学和光学性能，会随温度、位置和界面状态变化。四点探针适合测ITO、FTO的方阻，透过率要单独用UV–Vis这类光谱手段评价，也是透明导电膜测试里最容易混淆的地方。Xfilm埃利四探针方阻仪提供在线方阻测试方案，并将ITO、LTPS、IGZO等薄膜纳入测试范围，形成从离线研发验证到在线工艺监控的产品布局。

ITO与FTO的基础性能

ITO长期用作透明电极，靠的是在较高透过率下仍保持低电阻。ITO可见光透过率约80%–95%，电阻率约10⁻³–10⁻⁴ Ω·cm；FTO透过率约75%–90%，热稳定性更好，特定条件下可承受600–700 ℃。透过率之所以高，本质是简并n型TCO的导带底在可见光区没有强吸收。

二者虽同为简并n型TCO，电子结构并不相同。该论文用DFT算出ITO功函数约4.7 eV、FTO约5.9 eV，约1.2 eV的功函数差，意味着它们与ZnO、TiO₂等电子传输层接触时，表面偶极和施主态分布不同，电荷转移方向也会不同。

薄膜真正装进器件后，决定性能的是它在实际工作温度、界面和电场下的状态，测试不能停在手册数字上。

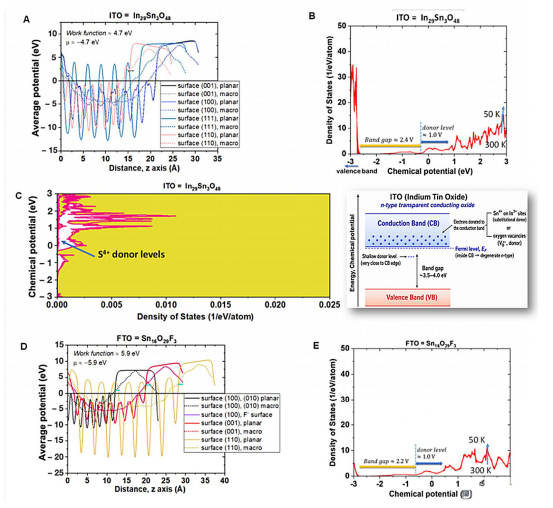

ITO与FTO的电子结构及功函数对比：（A）ITO不同晶面表面电势分布，计算得到功函数约为4.7 eV；（B）ITO态密度显示其带隙约为2.4 eV，Sn施主态靠近导带边；（C）Sn⁴⁺取代In³⁺及氧空位提供电子，使ITO呈简并n型特征；（D）FTO表面电势计算得到功函数约为5.9 eV；（E）FTO带隙约为2.2 eV，F相关施主态位于导带边附近。两种材料费米能级附近均具有有限态密度，表现出简并n型导电特征。

四点探针法测量ITO/FTO片电阻的实验证据

裸TCO的温度依赖片电阻与霍尔参数

四点共线金探针测片电阻，同时用Hall效应取载流子浓度和迁移率。四个探针共线排布，配合几何修正因子和van der Pauw关系，可以把样品形状和探针间距带来的误差压下去。

在−40–100 ℃区间，裸ITO平均片电阻约8 Ω，FTO约19 Ω，都随温度升高而增大——这正是金属氧化物中声子散射增强、迁移率下降的典型表现。ITO平均载流子浓度约−5.68×10²⁰ cm⁻³，迁移率约−40 cm²·V⁻¹·s⁻¹，负号表示电子型载流子。

ZnO/TiO₂涂层后的滞回与状态变化

ITO表面再长一层ETL，电阻响应会变。比如ZnO@ITO在−40–60 ℃平均片电阻约2.26 Ω，约69 ℃附近发生相变，电阻一度冲到约200 Ω；降温时走的是另一条路径，出现明显滞回。

温度在这里不是背景噪声，而是直接参与材料状态变化的变量。做温度循环或工艺验证的样品，多次重复测量比单点读数更有意义。

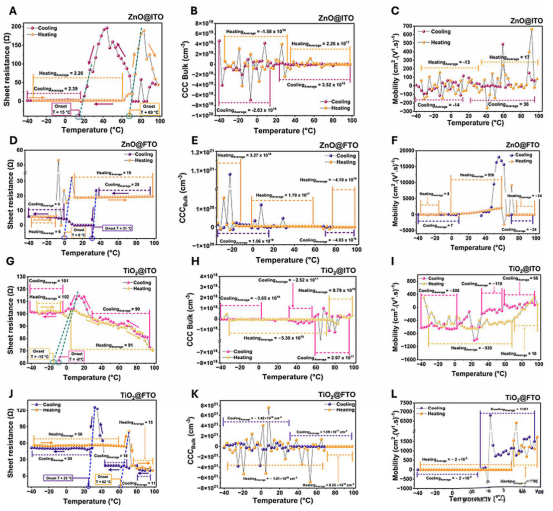

电学表征。ZnO@ITO (A-C) 、ZnO@FTO (D-F) 、Ti02@ITO (G-) 和Ti02@FTO (J-L)的方块电阻、载流子浓度和迁移率随温度变化曲线。

光学透过率与方阻应该联合分析

四点探针管电学，透过率归光谱。用UV–Vis在200–1000 nm测透、反射，再用A=1−T−R算出吸收率，这个式子成立的前提是薄膜不透明部分只来自吸收，散射被忽略。

裸ITO、PET/ITO、FTO的平均可见光透过率分别约83.2%、84.2%、79.4%，平均反射率约10%，吸收率低于11%。厚涂层下ZnO和TiO₂都会拉低透过率，且ZnO在几种基底上的平均透过率都高于TiO₂；涂层厚度、粗糙度、散射、缺陷和基底都会影响实测光学结果。方阻低不等于性能好。透明电极优化要权衡的是方阻、透过率、膜厚和均匀性之间的平衡。

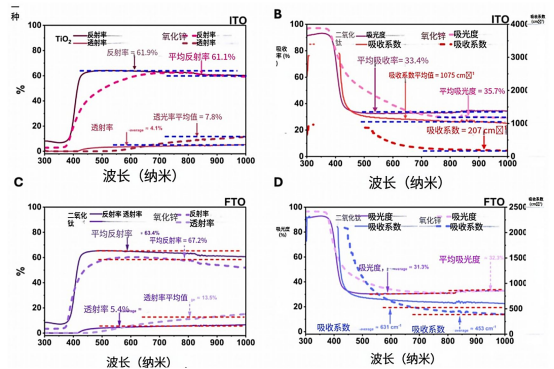

氧化层包覆的ITO和FTO基底的紫外-可见光谱(300-1000nm)。(A) ZnOTO和TiO蹚@ITO的反射率和透射率。

四探针测量ITO方阻与均匀性控制

产线最怕的是整片方阻不均和温度循环后漂移。传统单点四点探针只能给一个数，边缘效应和探针游移很容易把真实分布掩盖。温度滞回与界面电荷转移需求，全自动多点扫描把几十到上百个点一次扫完，动态重复性做到0.2%，量程覆盖1 mΩ到100 MΩ。

在线模式可直接装在镀膜后段，离线模式则配合温控台复现-40 °C到100 °C的完整曲线。自动校正因子把几何尺寸和探针间距的影响消掉，测完就能输出分布图和霍尔同步数据。和单点设备比，智能映射能把ZnO@ITO那种69 °C附近的相变点准确定位，而不是事后才发现良率掉了。

ITO和FTO的性能不是固定数字，而是温度、膜厚、基底与界面共同作用的结果。四点探针给可靠的方阻，UV–Vis给透过率，二者合起来才说得清透明导电膜的综合表现。研发时把多点方阻、透过率和温度曲线放进同一评价流程，再按样品尺寸和测试点数选设备，得到的数据才真正能用于工艺优化和质控。

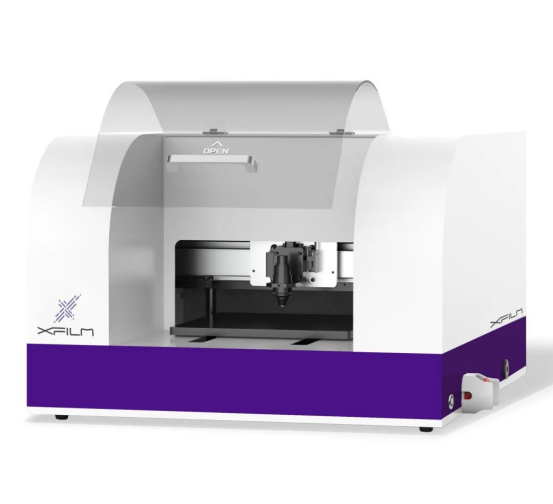

Xfilm埃利四探针方阻仪

Xfilm埃利四探针方阻仪用于测量薄层电阻（方阻）或电阻率，可以对最大230mm 样品进行快速、自动的扫描， 获得样品不同位置的方阻/电阻率分布信息。

联系电话：400 992 6602

n 超高测量范围，测量1mΩ~100MΩ

n 高精密测量，动态重复性可达0.2%

n 全自动多点扫描，多种预设方案亦可自定义调节

n 快速材料表征，可自动执行校正因子计算

本文使用基于四探针法的Xfilm埃利四探针方阻仪，凭借智能化与高精度的电导率测量优势，助力钛基复合材料的电导率测定，推动电子器件领域的材料检测技术升级。

原文参考：HOLTZ J, GOMES B M, DUARTE V C M, et al. From Transparency to Transport: Optoelectronic and Interfacial Signatures of n-Type ITO, FTO, ZnO and TiO₂ Semiconductors[J]. Molecules, 2026, 31: 2868. DOI: 10.3390/molecules31162868.
