单根碳纳米管的电导率理论上能到约100 MS/m，可一旦做成宏观薄膜，用Xfilm埃利四探针方阻仪一量，方阻/电导率就掉到 1 MS/m 以下，往往只有单根管的百分之一。差的不是材料本身，而是管与管之间的接触和堆积密度。西安交通大学团队用"退火→浓盐酸→氯磺酸"三步把多壁碳纳米管（MWCNT）束压实成类石墨密堆积，平行电导率从0.18 MS/m一路拉到9.92 MS/m（约55倍），比电导率达到5.26×10⁴ S·cm²/g，媲美银膜，同时拉伸强度做到约2 GPa。关键不是"换更纯的管"，而是用酸增强的"拉链效应"把松散的管束扎紧。

宏观薄膜为什么和单根管差两个数量级

碳纳米管靠强 C=C 键和大 π 共轭体系，单根管的电导率极高。但宏观薄膜是把成千上万根管堆在一起，问题全出在"堆"上。

过滤法做的薄膜要借助非导电表面活性剂分散，残留的活性剂和无规取向都会抬高电阻，电导率通常只有 0.0016–0.5 MS/m；直接缠绕法不用活性剂、管束部分取向，电导率能到 0.02–1.08 MS/m，此前最好的压缩 MWCNT 膜也只有约 1.08 MS/m。离单根管约 100 MS/m 仍差近两个数量级。差距主要来自三处：管间的结电阻、非导电污染物（铁颗粒、无定形碳）、以及松散的堆积——管束之间空隙大，电子输运的"通道"又少又绕。三处里，管间结电阻最难压下去，因为它是"点接触"，接触面积小、界面散射强。本文所用的 MWCNT 直径约 2.85 nm、管束长度约 20 μm，远超 MWCNT 的电子平均自由程（0.27–0.55 μm），说明管内本征输运并不差，真正卡住的是管与管之间的结——电子每过一根管就要跳一次结。

三步把管束"扎紧"：退火、浓盐酸、氯磺酸

论文的原始 MWCNT 膜用浮动化学气相沉积合成、以 3 mm/s 的缠绕速度在辊上收集，平行电导率 0.18 MS/m，管束在缠绕方向部分取向，这是后续压实能更有效的基础。第一步高温退火，去掉部分无定形碳，电导率升到 0.46 MS/m；第二步用浓盐酸洗掉铁、铁氧化物等非导电污染物，并引入盐酸掺杂，电导率峰值到 2.48 MS/m。到这里仍是"清洁"层面的提升，管间接触没有根本改变。三个阶段对应三个电导率台阶（0.18→0.46→2.48→9.92 MS/m），每一步的机理不同，不能互相替代。

真正拉开差距的是第三步：氯磺酸（CSA）处理。CSA 会诱发"拉链效应"——把原本松散、互相搭着的管束向密堆积方向收紧，d 间距逼近石墨层间距，形成类似晶体的密排结构。"拉链效应"此前主要用于把碳纳米管森林压密，这里把它用到缠绕膜上，利用酸的毛细与溶剂化作用把相邻管束互相"拉拢"，比单纯机械压缩更均匀、更彻底。压实之后，管间接触面积大增，电子输运通道变密，电导率才真正跳上去：平行方向 9.92 MS/m、垂直方向 3.89 MS/m。值得区分的是，氯磺酸的作用不只有掺杂，更主要是物理压实——掺杂只能小步提升载流子浓度，压实才改变管间接触这个瓶颈。

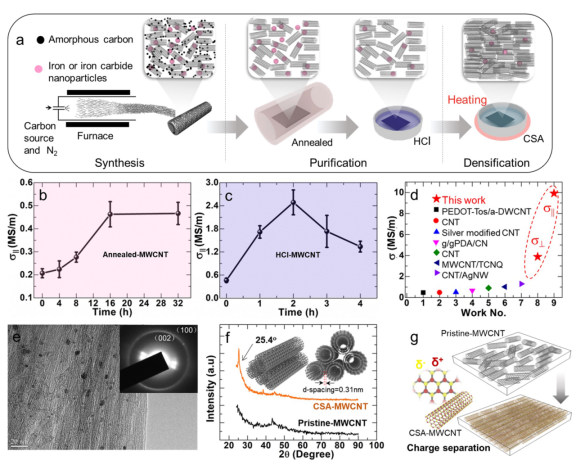

退火、浓HCl、氯磺酸三步处理后，MWCNT薄膜平行电导率从0.18升到9.92 MS/m；SEM/TEM显示氯磺酸的"拉链效应"把松散的管束压实成密堆积。

电导率跟着密度走：压实才是主线

把电导率和密度放一起看，规律很清楚：电导率随密度指数上升，密度越高、导电越好。CSA-MWCNT 膜的高电导率，本质上是"密排结晶结构"带来的——管束越密，管间接触越好。这也解释了为什么单纯提纯（退火、盐酸）只能小步提升，而压实能带来数量级的跃迁。

比电导率（电导率除以密度）更能说明问题：CSA-MWCNT 膜达到 5.26×10⁴ S·cm²/g，与银膜相当——也就是说，在"单位质量导电能力"这个维度上，碳纳米管薄膜追平了金属，同时它还轻、柔、可规模化。这对需要轻量化、柔性导体的场景（可穿戴、轻质屏蔽、航天线缆）尤其有意义：同样导电能力下，碳纳米管薄膜能省下大量质量。

压实带来的不止导电。CSA-MWCNT 膜沿缠绕方向拉伸强度约 2 GPa，是原始膜的 8 倍；弯曲循环和空气存储（>40 天）稳定性也好。这套"酸增强拉链压实"让宏观碳纳米管薄膜同时拿到金属级比电导率和高强度，作者顺势展示了电磁屏蔽、热电功率因子和安培容量（ampacity）三项应用。从方阻角度看，9.92 MS/m 的电导率对应的是很低的薄层方阻——同样的导电能力下，膜可以做得更薄、更轻。垂直方向电导率也升到 3.89 MS/m，但始终低于平行方向，说明缠绕取向没有被完全抹平，这是后续工艺还能再优化的空间。

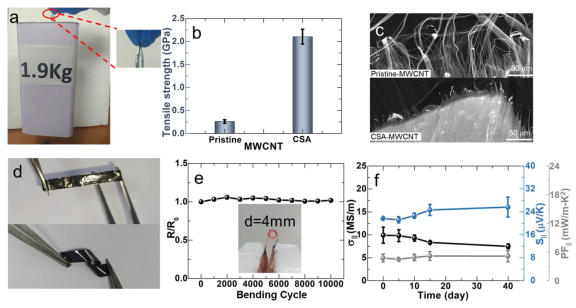

CSA-MWCNT薄膜沿缠绕方向拉伸强度约2 GPa，约为原始薄膜的8倍；弯曲循环与空气存储的稳定性良好。

边界与结论：压实到位，导电才到位

这项工作的可复用结论不是"必须用氯磺酸"，而是宏观碳纳米管薄膜的导电瓶颈在堆积密度，而不是单根管的纯度。纯度只能小步提，压实才能数量级跳。但也要看清边界：CSA 强酸处理对工艺窗口和规模化有要求，论文的薄膜是在特定 CVD、缠绕速度和酸处理时长下得到的，电导率 9.92 MS/m 是平行方向的值，垂直方向（3.89 MS/m）仍低于平行方向，各向异性没有完全消除；比电导率"媲美银"是质量归一化后的说法，绝对电导率仍低于块体金属。

对做导电薄膜的工程师来说，真正该盯的指标是密度和管间接触，而不是只看纯度——一句话概括，这是一条"密度优先、接触优先"的路线。论文的方阻/电导率正是用四探针法测得，与四探针方阻仪的量测口径一致，工艺优化时可以直接对标；导入时可以先测退火后、盐酸后、氯磺酸后各阶段的方阻，确认每一步的电导率台阶与论文一致，再决定是否引入氯磺酸处理。每改一步工艺，用Xfilm埃利四探针方阻仪复核方阻/电导率，是判断"压实是否到位"最直接的抓手——方阻一降，才说明管束真的被扎紧了。

Xfilm埃利四探针方阻仪

Xfilm埃利四探针方阻仪用于测量薄层电阻（方阻）或电阻率，可以对最大230mm 样品进行快速、自动的扫描， 获得样品不同位置的方阻/电阻率分布信息。

联系电话：400 992 6602

n 超高测量范围，测量1mΩ~100MΩ

n 高精密测量，动态重复性可达0.2%

n 全自动多点扫描，多种预设方案亦可自定义调节

n 快速材料表征，可自动执行校正因子计算

本文使用基于四探针法的Xfilm埃利四探针方阻仪，凭借智能化与高精度的电导率测量优势，助力钛基复合材料的电导率测定，推动电子器件领域的材料检测技术升级。

原文参考：Wang, H. et al. Acid enhanced zipping effect to densify MWCNT packing for multifunctional MWCNT films with ultra-high electrical conductivity. Nature Communications, 2023, 14, 380. DOI: 10.1038/s41467-023-36082-2（CC BY 4.0）
