镍磁性微米线电阻怎么测？四探针法解析温度与磁场效应
微米尺度下测电阻，麻烦往往出在看不见的地方。引线电阻、电极接触电阻一旦掺进来，读数就容易跑偏。拿长度 35 μm、宽度分别 1.6 μm 和 2.1 μm 的两根镍微米线来说，传统的两线法几乎给不出干净的数据。Xfilm埃利四探针方阻仪把电流和电压分开测，接触电阻的干扰被压到很低，才适合这类微纳米材料。下面就用这两组镍微米线的实测数据，说说温度和磁场怎么改电阻。
线宽只有 1.6 μm 或 2.1 μm 时，电子与侧壁碰撞的概率明显上升。导线本身的电阻、探针与样品之间的接触电阻，都会在总阻值里占不小的比例。真空度不够、温度波动、甚至轻微振动，都会让读数抖动。同一根线测三次，数字能差百分之几到十几个百分点，根本没法判断材料本身的变化。
两线法里，电流和电压走同一对电极。电流流过接触点时产生额外压降，这个压降直接被算进样品电阻。微米线本身阻值本来就小，接触电阻一掺进去，误差就被放大。四探针法专门避开这个问题：外侧两根探针只负责通电流，内侧两根只负责测电压，电压探针几乎不走电流，接触电阻对电压读数的影响可以忽略不计。

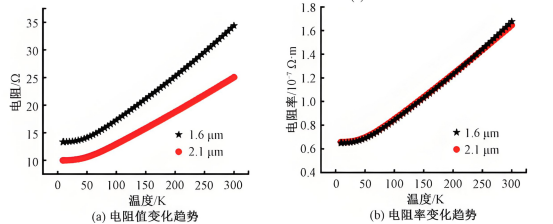

两种尺寸微米线在-265℃~26.5℃温度范围测量结果
根据参考研究中，把两根镍微米线放进可控温的真空腔（真空度约 1×10⁻⁵ Pa，温控精度 0.01℃），从 26.5℃ 逐步降到 −265℃，每降 5℃ 稳定后采集，每点连续读 4000 次取平均并重复三次。
−250℃以下变化不明显。低温区电阻几乎持平：电子主要跟样品内部的缺陷、杂质碰撞，而缺陷数量不随温度变，电阻基本稳住。
温度升高后近似线性增加。过了 −250℃，声子散射逐渐增强，电子与声子碰撞加剧，电阻随温度往上走，曲线接近直线。两根不同宽度的线趋势一致，只是绝对值不同。
把温度固定在 26.5℃，磁场沿微米线长轴方向，从 0 扫到 4000 Gauss，每 200 Gauss 记一次，每个点同样测三次取平均。
两根样品加磁前后磁畴分布状态
磁场一加，电子受洛伦兹力偏转，更容易撞到侧壁或内部磁畴边界，有效迁移率下降，电阻就上去。这一趋势本质上与霍尔效应相关：电子偏转后在侧壁积累出与电流垂直的电势差。
约 2000 Gauss 后趋于稳定。到 2000 Gauss 附近，曲线基本走平。继续加到 4000 Gauss，电阻几乎不再动。此时样品内部磁化接近饱和，磁畴排列趋于稳定，磁场再加，也难再改变电阻。

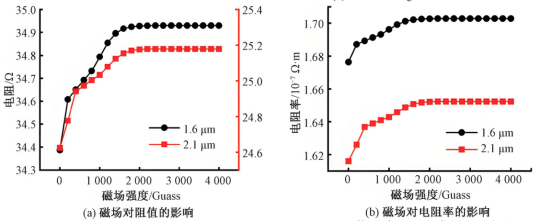

两种尺寸微米线在不同磁场强度下测量结果
用磁力显微镜看加磁前后的磁畴分布：未加磁时磁畴比较乱，加到饱和后变得有序。电子输运路径跟着磁畴重排发生变化，电阻因此改变。磁性微米线的电阻不只是几何尺寸和温度的问题，内部磁结构同样重要。
温度、尺寸、磁场都在改电子的散射概率。低温时主要是缺陷散射；温度升高后，声子散射逐渐压过缺陷成为主导。线宽一窄，边界散射又会叠上来；磁场再额外提供洛伦兹力和磁畴边界两条散射通道。把这几条合起来看，就能理解为什么微纳磁性材料的电阻行为比宏观样品复杂得多。
做磁存储、磁场传感器或微纳热电器件的人，都绕不开这组数据：做传感要先分清温度和磁场各自的贡献边界，调电阻时尺寸效应也躲不过。测量噪声太大，机理分析就站不住脚。四探针法把接触电阻和引线干扰压下去，才能把上面这些细微变化干净地抓出来。实验室如果还在用两线法对付微米线，换到四探针通常会立刻看到曲线变顺、重复性变好。
