一层约25 nm的溶胶-凝胶ZnO薄膜，刚制成时方阻高到超过论文所用四探针系统的284 MΩ量程；经过热处理、紫外光掺杂和逐层沉积后，六层ZnO的电导率达到460 S/cm，同时在大部分可见光和近红外波段保持约94%的透过率。真正值得关注的不是“电阻变小”这一个结果，而是四探针数据如何把退火、光处理、叠层和空气暴露串成一条可验证的工艺链。

初始薄膜为什么几乎测不出来

透明电极要同时满足两个相反要求：膜要足够导电，又不能因吸收或反射而损失太多光。氧化铟锡（ITO）已广泛使用，但铟资源、近红外寄生吸收和器件界面适配促使研究者寻找替代材料。ZnO带隙宽、可溶液制备、可见—近红外吸收低，是候选之一；问题是普通溶胶-凝胶ZnO通常只有约1～10 S/cm的电导率，离“电极”仍有距离。

文献[1]在相对湿度20%的受控环境中旋涂ZnO前驱体，并在160 ℃退火，最终得到约20～30 nm薄膜。作者用Keithley 2450源表和四探针台测方阻。结果不是一个具体高阻值，而是超过系统284 MΩ的上限。这条信息很重要：超量程不能被写成284 MΩ，也不能直接参与平均；它只说明真实方阻大于该上限。

如果要追踪这种由绝缘状态逐步进入导电状态的样品，测试系统必须覆盖足够宽的量程，同时记录超量程方向、测试电流或电压、稳定时间和环境。否则工艺刚开始改善时，数据表里可能只剩一串相同的“OL”。

紫外光把氧空位变成电子通道

作者首先对160 ℃退火、厚约25 nm的单层ZnO进行365 nm、24 W紫外处理。处理1000 s后，电导率升至0.3 S/cm，比未处理样品高出多个数量级。四探针在这里承担的不是一次终检，而是沿处理时间连续观察导电转变。

论文将这一变化归因于持久光掺杂：紫外光产生电子—空穴对，ZnO表面的中性氧空位优先俘获空穴，使多余电子留在导带。由于被俘获空穴与自由电子的复合动力学较慢，撤去紫外光后，高电导状态不会立即消失。

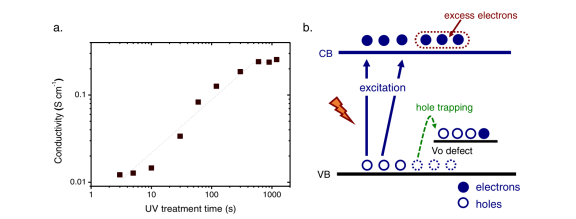

紫外处理时间越长，ZnO电导率越高；氧空位俘获光生空穴后，导带保留更多电子（来源：文献[1] Figure 1，CC BY 4.0许可）

但0.3 S/cm仍不足以把薄膜变成实用透明电极。作者随后提高退火温度：400 ℃退火的单层ZnO在相同紫外处理后接近100 S/cm。XPS、XRD与形貌表征共同说明，高温退火减少有机残留并促进ZnO纳米晶形成；紫外处理则主要改变载流子状态，而不是把表面形貌“照”成另一种结构。

退火和叠层把电导率推到460 S/cm

为了继续提高电导，研究者采用“旋涂—退火—再旋涂”的逐层沉积策略。每增加一层，体系不仅增厚，也增加了层间界面和可参与光掺杂的氧空位。对320 ℃退火样品，单层、两层和六层ZnO在紫外处理后的电导率分别为40、100和460 S/cm。

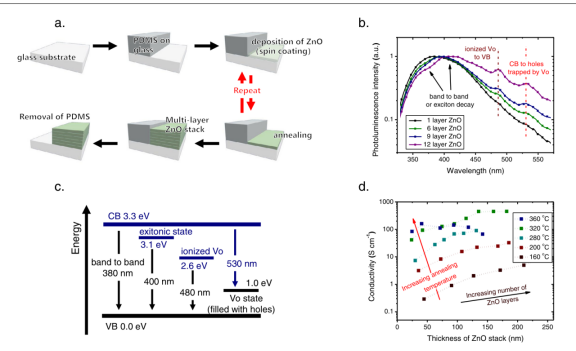

逐层沉积同时改变膜厚、界面数量和电导率；320 ℃下六层ZnO达到460 S/cm（来源：文献[1] Figure 4，CC BY 4.0许可）

这里必须区分电导、电导率和方阻。增加膜厚，即使材料本征电导率不变，总电导也会增加；只有同时掌握膜厚，才能由四探针方阻判断材料本身是否真的改善。换算关系为：

电阻率 ρ=1/σ；方阻 Rₛ=ρ/t。

论文报告六层ZnO厚约150 nm、电导率460 S/cm。按上述关系换算，其方阻约为145 Ω/sq。这个145 Ω/sq是依据论文电导率与膜厚计算的近似值，并非作者直接列出的原始方阻读数。若膜厚有梯度，或探针位置与测厚位置不一致，换算误差会直接进入电导率结果。

高透过率不等于性能不会回退

六层ZnO叠层约150 nm厚。论文曲线显示，在约400～1000 nm范围，其透过率大体维持在94%左右，高于文中170 nm ITO对照；在更短波长处，ZnO因带边吸收而快速下降。因此不能只报“最高透过率”，还要说明波长范围、基底扣除方式与膜厚。

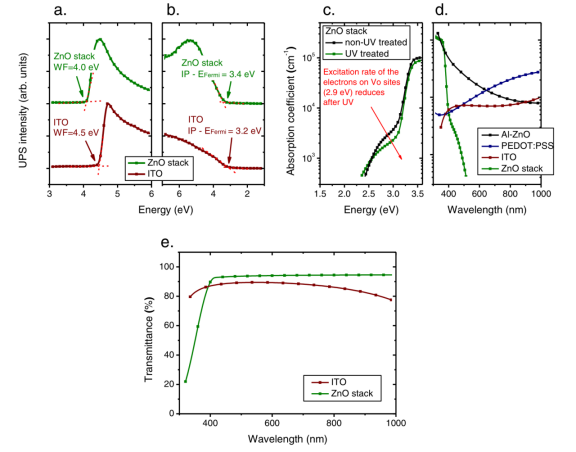

六层ZnO在大部分可见—近红外波段保持约94%透过率，并与170 nm ITO形成对照（来源：文献[1] Figure 5，CC BY 4.0许可）

更容易被忽略的是环境稳定性。未封装的六层ZnO在空气中放置7 h后，电导率由460降至160 S/cm。作者认为，吸附的氧和水会消耗自由电子并改变氧空位状态；再次紫外处理可以恢复电导。封装器件则只在器件完成后进行一次紫外处理，稳定性明显好于裸膜。

这意味着四探针测量必须固定“紫外结束到测试开始”的时间。若一批样品在照射后立即测，另一批放置数小时再测，即使工艺完全相同，也可能得到相差近3倍的电导率。环境、等待时间和封装状态不是备注，而是测量条件的一部分。

四探针法虽然把载流电流与测压回路分开，可显著减小探针接触电阻和引线电阻的影响，但它并不会自动消除所有误差。薄膜横向尺寸若与探针间距接近，需要采用有限尺寸修正；测点靠近边缘时，电流场也不再满足无限大薄片假设。对于约150 nm的叠层，厚度远小于常见探针间距，薄片近似通常容易满足；但样品尺寸、探针间距和测点位置仍应随结果一起记录。

高阻初始膜还可能出现读数缓慢漂移或重复性差。测试电流过大可能引起局部发热，过小又会使电压信号接近噪声底；探针压力过高则可能划伤或击穿薄膜。合理做法不是只报一个最终平均值，而是先做电流扫描检查欧姆区，再固定电流、稳定时间与探针压力，对同一测点重复测量，并把超量程点与有效数值分开统计。

四探针验证要固定这6项条件

把这篇论文转成薄膜工艺监控方案，至少需要固定以下六项：

1. 量程与超量程记录：保留“>284 MΩ”这类方向信息，不用上限值替代真实结果。

2. 膜厚与测点配对：方阻可以独立报告；换算电阻率或电导率时，必须使用同片、尽量同位置的膜厚。

3. 紫外剂量：记录波长、功率和时间，不能只写“UV处理”。

4. 时间零点：统一从紫外结束到四探针测量的等待时间。

5. 环境与封装状态：空气、氮气及封装与否应分组统计，避免把吸附引起的回退误判为制程漂移。

6. 空间均匀性：论文证明了材料路线可行，但没有用大面积方阻地图证明量产均匀性；放大到基板或晶圆时，应增加多点扫描及边缘—中心比较。

这项研究表明，四探针方阻不是透明电极开发末端的“合格/不合格”按钮。它与膜厚、光谱和环境条件组合后，可以分辨热处理是否形成连续晶体、光掺杂是否有效、叠层是否带来本征电导率提升，以及性能是否因空气暴露而回退。对ZnO这类状态敏感的薄膜，最关键的不是只追求一个最低方阻，而是建立可重复的测量时序和边界条件。
