在透明导电膜和透明加热器等应用中，石墨烯需同时具备较高透过率和较低方阻，其电热性能直接决定器件可靠性。方阻反映载流子传输能力，是衡量石墨烯导电性能的指标，透过率决定透明器件可用性，二者平衡是实用化关键。传统CVD制备石墨烯先在金属衬底上生长再转移至石英，裂纹和污染会降低导电性。铜蒸汽辅助催化法在石英上直接生长，省去转移步骤。Xfilm埃利四探针方阻仪梳理在800℃下通过调节功率、温度、气体流量和催化剂用量，可调控方阻和透过率。

传统PECVD石墨烯制备问题

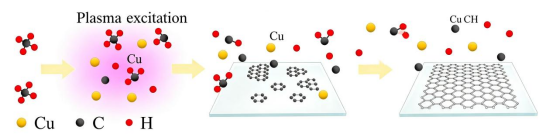

铜辅助 PECVD 生长过程示意图

该法虽能降低生长温度，但碳前驱体分解不完全导致薄膜不均匀、缺陷多，无定形碳阻碍电子传输，推高薄膜电阻。传统CVD制备石墨烯转移至石英时可能出现裂纹和界面污染。核心问题是在低方阻和高透过率间取得平衡。铜催化降低碳源裂解难度，使石墨烯直接形成于石英表面，不同体系需摸索窗口。

影响石墨烯的关键工艺参数

等离子体功率、温度、H₂和CH₄流量分别影响碳物种数量、原子重组和沉积刻蚀平衡。该研究在300W、800℃、H₂流量10sccm、CH₄流量20sccm、醋酸铜25mg、生长30min条件下，获得透过率85.9%、石墨烯方阻3.09kΩ/sq的薄膜。增加层数可降低薄膜电阻但牺牲透过率，需在应用需求内找到稳定窗口。

等离子体功率与石墨烯方阻之间的关系

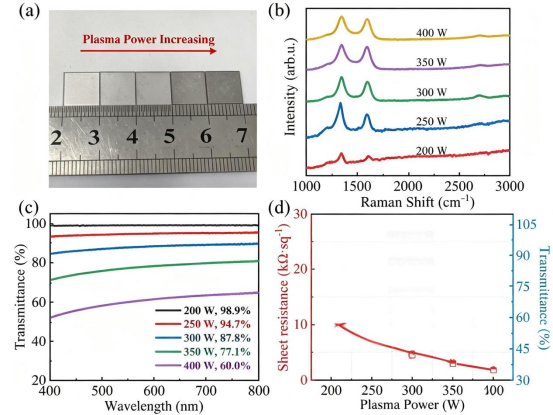

不同等离子体功率生长石墨烯的表征（a）数码图片；（b）拉曼图谱；（c）透过率；（d）方阻和透过率随等离子体功率的变化

功率直接影响甲烷裂解程度。200-250W时裂解不完全，只能形成无定形碳。300W时甲烷充分裂解，2D峰出现，透过率87.8%时方阻6.12kΩ/sq。400W时过量碳自由基形成非晶碳膜，2D峰反而减弱。300W为本体系优化值，不同设备仍需标定。

H₂和CH₄比例影响薄膜质量

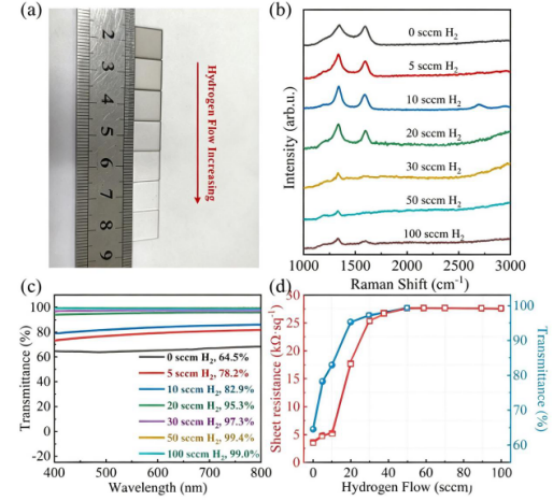

不同氢气流量生长石墨烯的表征（a）数码图片；（b）拉曼图谱；（c）透过率；（d）方阻和透过率随氢气流量的变化

氢气刻蚀无定形碳，甲烷提供碳源。不通氢气时透过率仅64.5%。氢气增至10sccm时2D峰出现，透过率升至82.9%。但20sccm以上刻蚀超过沉积，石墨烯难以成核。甲烷20sccm时透过率74.1%、方阻3.50kΩ/sq；25sccm时碳源过量，2D峰消失。调节流量配比可改善结构并影响方阻测试结果。

验证石墨烯薄膜质量

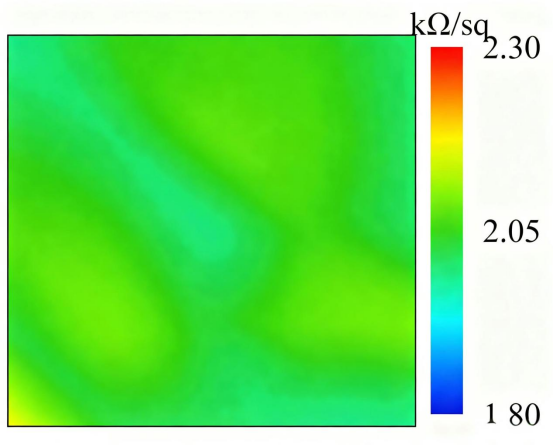

1×1 cm2石英衬底上石墨烯的方阻分布

关于石墨烯薄膜方阻如何测试，本研究采用四探针测试石墨烯薄膜电阻的方法。在1×1cm²区域25个位置进行方阻测试，方阻集中在2.00～2.13kΩ/sq，分布均匀。这种透明导电膜方阻测试方法能有效评估石墨烯导电性能均匀性。XPS未检出铜残留，C1s谱确认sp²结构。AFM测得粗糙度Ra0.52nm，厚度5.22nm。SAED确认结晶性。水接触角97.3°。作为PECVD石墨烯性能检测方法的一部分，方阻测试能建立工艺与性能对应关系，但石墨烯薄膜电阻率测量设备的选择受样品尺寸影响，需标准化流程。

石墨烯透明加热器性能验证

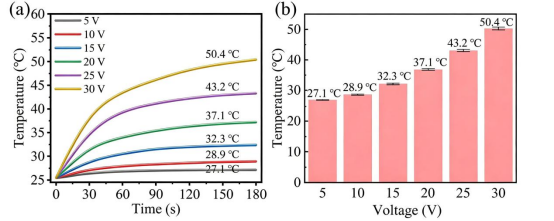

石墨烯的电热性能（a）不同电压下温度随时间的变化；（b）不同电压下的饱和温度对比（误差棒：±SD）

将3×3cm²石墨烯（透过率75.7%、方阻2.05kΩ/sq）制成透明加热器进行电热性能测试。施加5-30V电压，约75s达饱和温度，30V下表面温度50.4℃，传热系数14.4W·m⁻²·℃⁻¹。大面积样品透过率较低，该透明导电膜电热性能具有应用价值。

铜蒸汽辅助法为石英衬底上石墨烯直接生长提供了可行路线。800℃下调节工艺参数，可获得方阻3.09kΩ/sq、透过率85.9%的薄膜。目前方阻仍在kΩ/sq量级，后续可通过多层堆叠或掺杂优化石墨烯导电性能和电热性能。

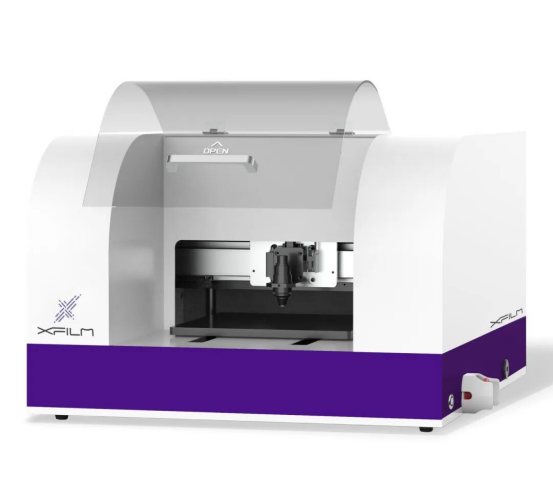

Xfilm埃利四探针方阻仪
