铜互连线宽压到39纳米以下——铜的电子平均自由程量级——表面散射和晶界散射一起把薄膜电阻率推离块材，互连RC延迟和功耗跟着失控。寻找替代材料的研究已经持续十几年，从钌、铑、钴到铱都试过，但都没解决一个根本矛盾：传统金属的导通通道都会被表面缺陷局域化。本文换了个思路——用拓扑半金属受拓扑保护的表面态做互连导通通道，从3000个候选数据点中挖出三个新材料，给铜互连的接班人选秀场加了一组新候选。

在这类材料体系中，纳米薄膜方阻的精确测量要用Xfilm埃利四探针方阻仪做四端点基准——拓扑半金属表面态贡献的方阻分量极小，量级变化容易被普通二探针测漏，必须用四探针独立馈流+独立电压测量，才能把表面态导通贡献和体态贡献分开。

铜互连在39纳米以下被电阻墙挡住

铜的电子平均自由程约39纳米。线宽大于这个尺度，铜的体态主导导通，电阻率接近块材。线宽压到这个尺度以下——也就是3纳米节点的互连场景——铜薄膜电阻率急剧上升，原因是表面和晶界散射把电子的导通路径打碎。Fuchs-Sondheimer模型和Mayadas-Shatzkes模型分别描述表面散射和晶界散射，两者都给出薄膜越薄、电阻率偏离块材越远的结论。

业界找替代材料已经找了十几年。高贵金属材料（钌、铑、铱、钴）能改善表面散射但成本和工艺压力都大；化合物导体如NiAl有所进展但仍在工艺验证。所有传统金属候选都撞同一道墙：表面缺陷一来，导通就被局域化。

拓扑半金属走的是另一条路。这类材料的表面态受拓扑保护，电子在表面走的通道不会被无序缺陷局域化。理论早就指出这条路可行，CoSi、NbAs、NbP等个案也有实验支持。问题是缺乏系统筛选——表面态导通贡献的计算量大，几百原子的纳米线传输模拟在DFT框架下根本跑不动。

Wannier紧束缚+NEGF，把DFT算不动的大系统跑通

团队的核心技术突破在工作流。第一步从Materials Project数据库按热力学稳定性过滤候选——只取落在凸包上的稳定相，保证实验可合成。第二步把每个候选体相的DFT能带结构压缩成Wannier紧束缚模型，再用非平衡格林函数方法算纳米线表面传输值T_S。第三步做多目标优化，给出Pareto前沿候选。

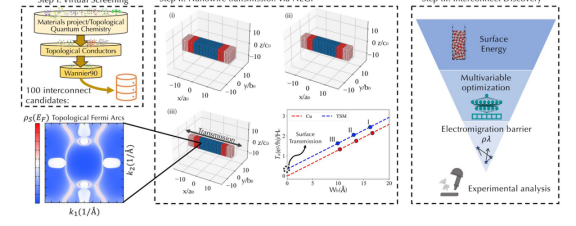

拓扑半金属互连加速发现工作流。第一步（左上）从现有热力学和拓扑性质数据库筛选候选材料。第二步（右上）从体相DFT能带构建Wannier紧束缚模型，通过非平衡格林函数方法计算纳米线表面传输。第三步（下）对表面传输、表面能和费米能级移动做多目标优化，识别Pareto最优互连候选。

关键技术是Wannier紧束缚这步。DFT直接算3000个候选的纳米线传输要消耗天文级算力，但Wannier基下的哈密顿量是稀疏矩阵，能扩展到几百原子的纳米线尺度。整个工作流可以自动化跑完，无需人工干预。

TiS、ZrB₂、MoN跻身接班候选

从3000个数据点中跑出三个新候选材料，加上已知CoSi、NbP、TaP、NbAs，构成一组有拓扑保护的互连候选清单。

第一是硫化钛TiS，P6̄m2对称的nodal-point半金属，[100]方向体相电阻率面积乘积ρ₀λ=37×10⁻¹⁶ Ω·m²。第二是二硼化锆ZrB₂，AlB₂型nodal-line半金属，[100]和[001]方向ρ₀λ分别为12×10⁻¹⁶和11×10⁻¹⁶ Ω·m²。第三是氮化钼MoN，triple-point金属，ρ₀λ=2.8×10⁻¹⁶（[100]）和2.1×10⁻¹⁶（[001]）Ω·m²。对比参考：已知最好的层状导体PdCoO₂的ρ₀λ约13.3×10⁻¹⁶ Ω·m²——ZrB₂和MoN的体相电阻率指标已经追平甚至更优。

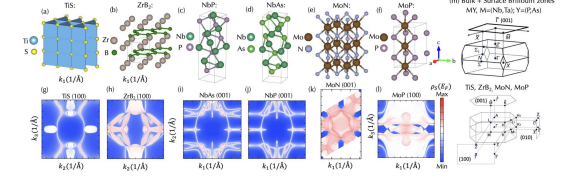

候选拓扑半金属的晶体结构与光谱密度色散。TiS、ZrB₂和MoN在费米能量处的等能表面光谱密度（以Γ̄为中心），与已知互连候选NbPn（Pn=P, As）和MoP对比。

三个候选都通过热力学和工艺兼容性的初筛。TiS和ZrB₂都落在各自体系的凸包上，意味着稳定相。它们与SiO₂有tie-line连接，表明在介质环境下化学兼容——这是后端工艺集成的硬门槛。MoP已在先前工作中被证明有更好的电迁移抗性，可简化工艺集成。

抗表面粗糙度，TiS最稳

拓扑保护是否真顶用，要看表面有缺陷时T_S掉多少。团队做了三种情况的鲁棒性测试：在纳米线表面随机移除1%和5%的原子模拟表面空位，每个空位密度跑100个随机构型取平均。结果：表面空位密度从1%加到5%，TiS的T_S降低48%，ZrB₂降65%，MoN降75%。对比已知Weyl半金属NbAs在同样条件下降低51%。这个降幅合理。

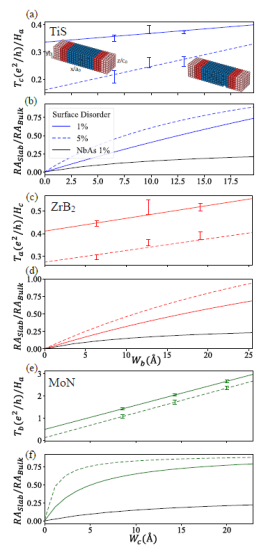

表面无序对传输和电阻-面积乘积标度的影响。TiS、ZrB₂和MoN在费米能量处的纳米线表面传输随表面空位密度的变化。TiS、ZrB₂和MoN的薄膜与体相电阻-面积乘积之比随薄膜厚度变化，对应1%和5%表面空位密度的表面粗糙度。

为什么表面无序来了，T_S还能撑住？因为拓扑保护。如果表面导通通道不受拓扑保护，无序一来，T_S会趋于零。实际T_S保持有限值——这正是拓扑保护起作用的证据。TiS降幅最小，说明它的费米弧表面态对表面粗糙度最鲁棒。

团队还给出了薄膜-体相电阻-面积乘积的标度比，公式为RA_slab/RA_bulk≈(1+α/W)⁻¹，其中α是表面态贡献相对体态的权重，W是薄膜厚度。TiS的α=45，ZrB₂=10.2，MoN=8.03。对比NbAs的α=28、TaAs的α=60。α越大，表面态在更厚薄膜中仍然主导导通。TiS和NbAs在这项指标上表现最好。

多目标优化与机器学习延展

真实互连工程不是看一个指标。团队构建了三维设计空间，三个轴分别是表面传输T_S、表面能γ和费米能级移动ΔE_F。理想候选长什么样？要同时满足T_S最大、γ最小、ΔE_F=0——即不需要掺杂调谐费米能级。把三个指标合并成优选指标η=√(ΔE_F²+γ²+R_S²)，其中R_S=T_S⁻¹。Pareto前沿给出最优候选集合。

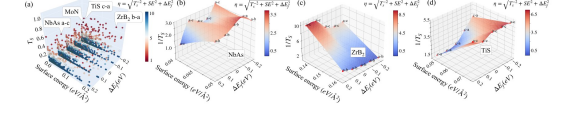

互连设计空间中的Pareto前沿候选。3000个筛选的化合物-表面-方向组合的散点图，每个点由其最大表面传输T_S、表面能γ和费米能级移动ΔE_F标注。点按η值着色，η值越低代表候选越优。

TiS的(100)面同时给出最大T_S和最小表面能——这是难得的巧合。大多数候选要面对的权衡是：传输最佳的方向上表面能不是最低，意味着制程上要么用传输方向牺牲表面稳定性，要么反过来。Pareto前沿把这种权衡可视化，让材料选择从直觉走向定量。

团队还用3000个数据点训练了随机森林回归模型，预测化合物表面传输。关键描述符是Mendeleev数、拓扑指数、空间群和d电子数——这些特征都和拓扑性质强相关。模型MSE从全特征的0.03降到精简特征的0.013，意味着少量材料学描述符就能快速预筛大批候选，把第一性原理计算留给最有希望的少数。

TiS、ZrB₂、MoN从3000个候选中冒头，给互连接班材料加了三个新候选。但这只是计算筛选——离量产还差三步：薄膜生长工艺验证、互连电迁移寿命测试、与低κ介质兼容性确认。在这些工程验证中，纳米薄膜方阻的工业级测试仍要靠Xfilm埃利四探针方阻仪做四端点基准——拓扑半金属薄膜的体态和表面态贡献的方阻分离，对测试精度的要求比传统铜互连更高，四探针独立馈流+独立电压测量的优势在这类材料上更明显。下一步把这三个候选拉到薄膜实验台上跑，是真正决定拓扑半金属能否进入互连路线图的关键。

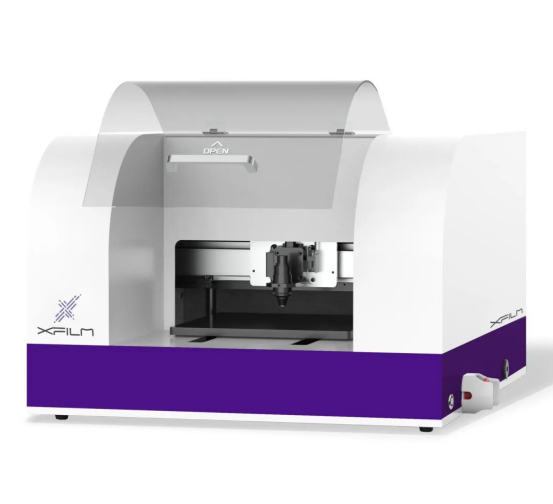

Xfilm埃利四探针方阻仪
