金属衬底上长完石墨烯再转移，裂纹和残留几乎躲不开。界面热阻跟着上来，方阻一散，加热就容易出现局部过热或加热不足。透明加热器最怕这种不均匀。直接在石英上低温生长，等于把转移这一步砍掉。方阻成了判断电热性能的核心入口，测得准不准，直接决定工艺能不能稳住。Xfilm埃利四探针方阻仪把电流与电压路径彻底分开，量程覆盖1 mΩ到100 MΩ，还能自动扫点做全片mapping，正好把这种离散度快速抓出来，实验室和产线都能直接用。

乙醇CVD到甲烷PECVD的工艺演进

乙醇分解门槛低，早期用常压CVD在石英上试。温度推到800℃，G峰才真正站稳，透过率88.9%，方阻15.1 kΩ/sq。再往上升到900℃，方阻降到1.5 kΩ/sq，但透过率掉到47%——太暗了。氢气流量稍大，刻蚀就压过沉积，特征峰直接消失。生长时间拉长，方阻能降，透过率掉得更狠。乙醇裂解总留下不少无定形碳，2D峰始终起不来。

换成甲烷加等离子体，裂解路径被强制打开。功率拉到400 W，2D峰第一次清晰出现，透过率71.7%，方阻2.34 kΩ/sq。温度卡在800℃最稳——700℃时2D刚冒头，方阻还有9.91 kΩ/sq；900℃碳堆太快，2D峰消失，透过率跌到31.9%。甲烷20 sccm配氢气10 sccm，生长30 min，是目前最常用的组合。PECVD真正起作用的地方，是把碳自由基浓度从不可控变成可调。

影响石墨烯方阻与透过率的关键参数

生长温度决定晶体结构演化过程

700℃以下，碳原子来不及重排就冻住了，D峰偏高，2D峰几乎看不到。700℃时2D刚冒头，方阻9.91 kΩ/sq，透过率78.5%。

升到800℃，I₂D/I_G拉到最大，方阻降到3.76 kΩ/sq。再往上升到900℃，碳沉积太快，无定形碳刻蚀跟不上，2D峰又消失了，透过率只剩31.9%。800℃不是随便选的，再低上不去，再高保不住。

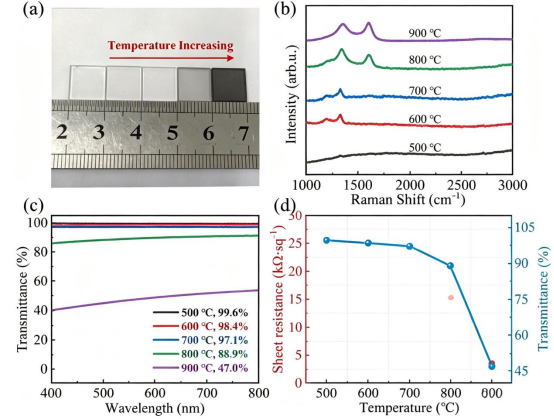

不同温度 CVD 生长石墨烯的表征（a）数码图片；（b）拉曼图谱；（c）透过率；（d）方阻和透过率随生长温度的变化

等离子体功率影响碳源裂解效率

甲烷1000℃以下很难自己裂解，等离子体把这个门槛踩了下去。功率从100 W拉到300 W，拉曼信号一直偏弱，方阻超量程。到400 W，2D峰站住，方阻降到2.34 kΩ/sq。再往上试，D峰反而抬头，能量太强把长好的碳打飞了。400 W不是最高，但够用，再高得不偿失。

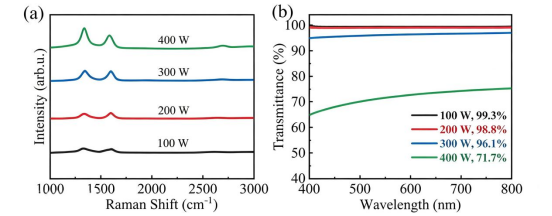

不同等离子体功率下石墨烯的表征（a）拉曼图谱；（b）透过率曲线

H₂与CH₄比例决定薄膜连续性

甲烷给碳，氢气控表面。CH₄从5 sccm加到20 sccm，2D峰越来越强，方阻一路降到4.16 kΩ/sq。氢气超30 sccm，刻蚀开始主导，2D峰先弱后消失。

优化后PECVD样品透过率72.5%，方阻4.51 kΩ/sq。乙醇CVD样品透过率48.1%，方阻1.51 kΩ/sq——导电好但太暗。

靠调生长时间，方阻能从0.35拉到30.5 kΩ/sq。导电性和透明性在拉锯，但PECVD把两者都推进了可用区间。

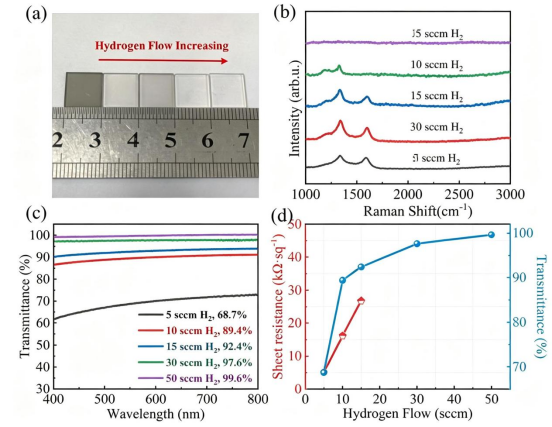

不同氢气流量下 CVD 生长石墨烯的表征（a）数码图片；（b）拉曼图谱；（c）透过率；（d）方阻和透过率随氢气流量的变化

石墨烯薄膜核心表征

Raman光谱

532 nm激光下，D峰反映缺陷，G峰对应骨架，2D峰是少层石墨烯的指纹。乙醇CVD的样品2D始终没出来，无定形碳太多。PECVD在400 W、800℃下，2D峰终于有了可判读的信噪比，I_D/I_G降下来——裂解更彻底，缺陷少了。

四探针法

方阻测不准，后面白搭。四点探针把电流和电压路径分开：外侧两针注电流，内侧两针读电压，接触电阻被排除。1×1 cm²样品上扫25个点，PECVD方阻分布在2.26-2.41 kΩ/sq，比CVD（1.43-1.61 kΩ/sq）稍高但更均匀。非破坏、反馈快，迭代时省时间。

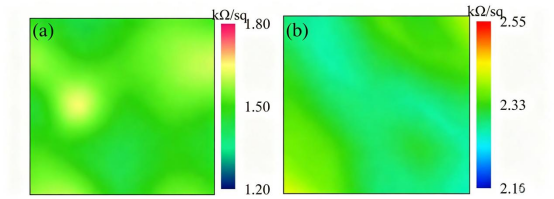

不同方法生长石墨烯样品的导电性表征（a）乙醇为碳源 CVD 生长石墨烯样品的方阻分布图；（b）甲烷为碳源 PECVD 生长石墨烯样品的方阻分布图

UV-Vis透过率与形貌验证

UV-Vis直接在石英上扫，避开转移干扰。AFM测出PECVD样品厚度22.71 nm，粗糙度2.55 nm，比CVD的38.75 nm和4.68 nm都低——无定形碳确实压下去了。SEM确认表面连续，TEM选区衍射证实多晶结构。几组数据互相对照，薄膜质量才有完整画像。

从表征数据到透明加热器电热性能的关联

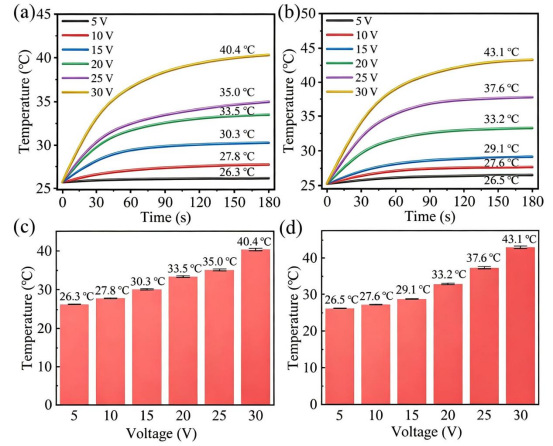

石墨烯的电热性能

方阻进入可用量级后，加热响应明显加快。PECVD样品在30 V下75 s到饱和温度43.1℃，比CVD的90 s和40.4℃都快。方阻分布均匀，温度场就均匀。另外，生长石墨烯后石英表面从亲水变疏水，接触角从33.6°升到107.6°，对防雾有帮助。表征数据不是事后检查，它直接决定器件能不能稳住。

PECVD在石英上直接长石墨烯这条路走通了——800℃、400 W、CH₄ 20 sccm、H₂ 10 sccm、30 min，2D峰站住了，方阻和透过率都进了可用区间。四探针是判断工艺好不好的尺子。接下来要解决大面积均匀性，目前小片还行，放大还得接着调。

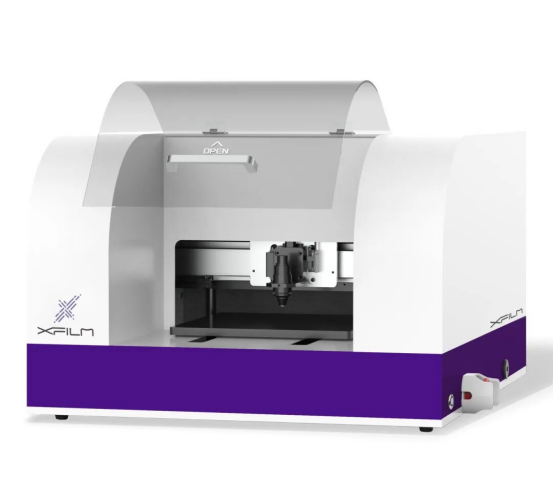

Xfilm埃利四探针方阻仪
