薄膜电阻测试是评价透明导电膜、半导体薄膜及光伏电池电极性能的核心环节。四探针法将电流注入与电压检测分离，有效降低了接触电阻干扰，已成为薄层电阻和电阻率测量的常用手段。

实际测试并非理论模型那样简单。样品尺寸、探针位置和薄膜厚度均会改变电流扩散路径，引起系统偏差。尤其在微型透明电极和柔性薄膜检测中，修正因子C的准确性直接决定了方阻计算的可靠性。Xfilm埃利四探针方阻仪测量范围覆盖1mΩ~100MΩ，动态重复性达到0.2%。它不仅支持离线精密测试，还能对接产线实现在线方阻监控。晶圆电阻率检测中，几秒内完成mapping，工艺优化周期大幅缩短。

四探针法测量透明薄膜电阻率的实验原理

直线四探针法的四根探针等间距排列，外侧两根通入稳定电流，内侧两根测量电势差。这种分离设计从原理上避开了接触电阻的影响。面电阻的计算公式为R□ = C·(V/I)，其中C为修正因子，电阻率ρ = C·(V/I)·d，d为薄膜厚度。

当薄膜厚度远小于探针间距时，厚度修正项趋近于1，修正因子C主要取决于样品尺寸和探针布局。在无限大平面理想条件下，C取4.534。但对于实际正方形小样品，电流路径受边界约束，电场分布不再均匀。

实验装置与透明薄膜样品制备方法

四探针测量系统由测试台、数字源表和配套软件组成。探针间距S为1.59 mm，仪器提供的探针间距修正因子Fsp取1。ITO导电玻璃膜厚约200 nm，按需要裁切为边长a不同的正方形。PEDOT:PSS水溶液添加5% DMSO后磁力搅拌10 h，以1000 rpm旋涂于清洗后的玻璃基片上，膜厚约107 nm，150 ℃加热20 min固化成形。

制备过程对接触质量有直接影响——薄膜表面平整度不足时，电压读数波动显著增大，进而引入修正偏差。

样品尺寸对四探针修正因子的影响分析

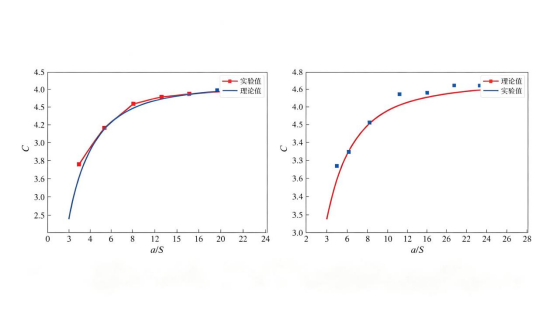

电流为 １ｍＡ 时，ＩＴＯ（左）、ＰＥＤＯＴ：ＰＳＳ（右）薄膜修正因子 Ｃ－ａ ／ Ｓ的变化曲线电流

ITO透明导电薄膜尺寸效应

以边长15 cm的大尺寸ITO玻璃为基准，按照无限薄层模型（C取4.534）经多次测量取平均，得到标准面电阻约13.1 Ω/□，电阻率2.62×10⁻⁶ Ω·m。将样品边长a从3 cm逐步减小至0.6 cm，修正因子实验值C = R□ / (V/I)。结果显示，a ≥ 1 cm时实验C值与理论曲线符合较好；a缩至0.6 cm后偏差增至约8.3%，主要来源于裁切尺寸误差和探针定位误差的累积。

a/S比值越小，边界效应越显著。电流密度在样品边缘受挤压，电压探针采集到的信号系统性偏高。对于柔性基板上的小面积电极，应预先建立尺寸-修正因子映射关系以降低测量偏差。

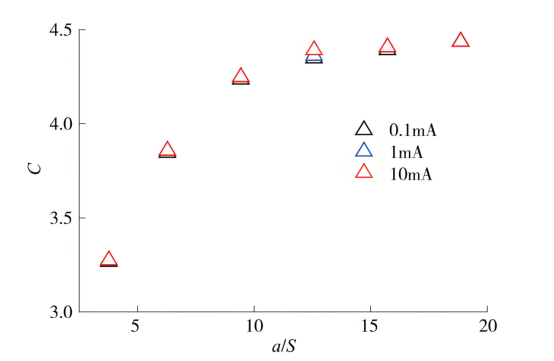

不同电流下 ＩＴＯ 薄膜校正因子 Ｃ－ａ ／ Ｓ 的变化曲线

PEDOT:PSS有机薄膜修正因子变化

PEDOT:PSS的表现与ITO存在明显差异。当样品边长从4 cm减小至1.5 cm时，V/I测量值先减小后增大，修正因子C相应先增后减，但波动范围有限。以4 cm时的测量值为标准面电阻（14.61×10 Ω/□，电阻率1.57×10⁻⁵ Ω·m），更小尺寸下的实验值才逐渐接近理论值。

PEDOT:PSS的导电机制源自其核壳结构——高导电的PEDOT富集区被绝缘的PSS壳层包裹，电流倾向于沿表面路径传输，与ITO的无机晶体导电有本质区别。样品尺寸小于1.5 cm时，若简单套用基于无机材料的修正模型，会引入较大偏差。

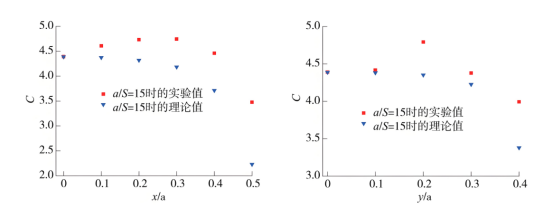

ａ ／ Ｓ＝ １５，探针沿 ｘ 轴和 ｙ 轴方向移动时实验值 Ｃ 和理论值 Ｃ０ 的对比

工作电流与探针位置对薄膜电阻测量的影响

改变工作电流I，ITO在0.11 mA区间同样保持稳定。实验表明，在欧姆线性工作区内，电流大小对修正因子的影响可以忽略，测量精度的关键在探针位置。

探针中心沿x轴或y轴偏移时，C值随x/a或y/a增大而下降。a/S = 40时，x/a ≤ 0.3范围内C值变化平缓，靠近边缘后下降加速；a/S降至15和20时，x/a ≤ 0.2区间C值稳定，超出后迅速减小。理论与实验趋势一致，但小尺寸样品的位置偏差会被显著放大。

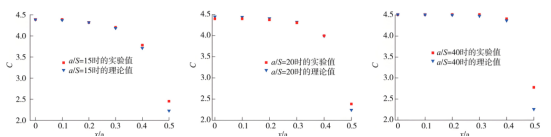

ａ ／ Ｓ 的比值分别取 １５、２０ 和 ４０，探针沿 ｘ 轴方向移动时实验值 Ｃ 和理论值 Ｃ０ 的对比

四探针测试系统在薄膜检测中的应用优势

半导体和柔性电子行业对薄膜方阻测试的精度要求日益提高。传统手动四探针在小样品上易受操作因素影响，自动化系统支持一次装片完成全表面扫描，直接生成电阻分布图，减少了重复性劳动和人为误差。

与进口设备相比，国产四探针系统在响应速度和维护成本上具有一定优势，尤其针对PEDOT:PSS等有机薄膜的特殊测量需求，本土团队积累的工艺数据可提供更快的适配方案。

透明薄膜电极的电阻特性直接影响器件效率和寿命。掌握尺寸修正思路，对ITO和PEDOT:PSS分别采用对应修正曲线，可有效提升测量可靠性。不同材料导电行为差异显著，测量时应根据实际样品尺寸和材料类型选取合适的修正因子。

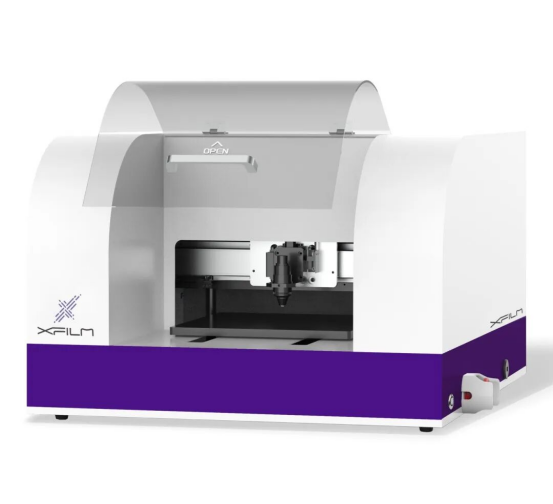

Xfilm埃利四探针方阻仪

Xfilm埃利四探针方阻仪用于测量薄层电阻（方阻）或电阻率，可以对最大230mm 样品进行快速、自动的扫描， 获得样品不同位置的方阻/电阻率分布信息。

联系电话：400 992 6602

      · 超高测量范围，测量1mΩ~100MΩ

· 高精密测量，动态重复性可达0.2%

· 全自动多点扫描，多种预设方案亦可自定义调节

· 快速材料表征，可自动执行校正因子计算

本文使用基于四探针法的Xfilm埃利四探针方阻仪，凭借智能化与高精度的电导率测量优势，助力钛基复合材料的电导率测定，推动电子器件领域的材料检测技术升级。
