四探针测量法解析:金属小样品电阻率高精度测试方法
实验室切割出一块纯铁薄片,宽度刚好3毫米。探针压上去,四探针方阻仪跳出的数值却比预期高出近20%。尺寸一缩减,电流路径就不再均匀,电场畸变把数据直接拉偏。小样品电阻率精确测量,一直是半导体扩散、光伏电池片和薄膜研发里最头疼的事。Xfilm四探针方阻仪在类似场景中,通过电流模式和尺寸修正,把偏差控制在了可接受范围。

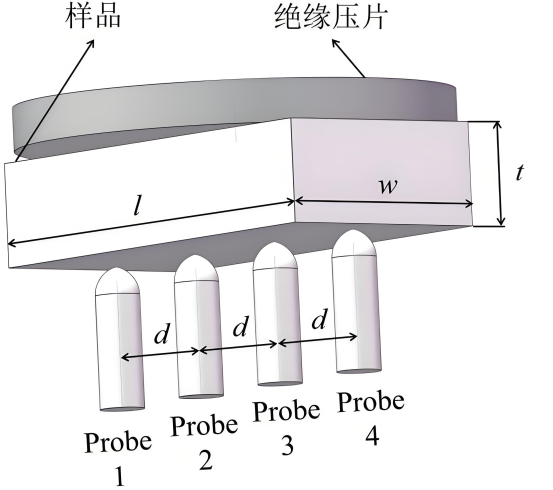

四探针测量示意图
四探针方阻仪把电流探针和电压探针分开。外侧两根探针通入恒定电流,内侧两根读取电压差,再通过欧姆定律换算电阻率。这种分离设计绕开了接触电阻的主导干扰。
小样品却把问题复杂化。探针间距通常2.8毫米左右,样品宽度或厚度一旦接近这个尺度,电流在边界受限,内部电场分布不再对称。电压探针捕捉到的信号因此失真,测试值系统性偏高。几何约束改变了电流密度场,传统模型不再适用。不少团队在这里反复调试,始终困在数据漂移里。
样品制备不能省。电火花线切割后,400目到2000目砂纸逐级研磨,再用二氧化硅抛光液得到镜面。接触不良本身就会放大误差。设备选型也重要——输入电流范围宽、电压分辨率高的系统更有底气。在纯铁验证中提供0~105mA范围和纳伏级检测,电阻值精度可达10nΩ。实验把长度固定在12mm,系统对比不同宽度、厚度和电流组合,让变量逐一剥离,避免了黑箱调试。
电流选择对信号强度影响很大。10mA输入时,电压信号弱到容易被噪声淹没——同一块3mm×1mm纯铁样品,10mA下测出30.5±5.6μΩ·cm,误差接近18%。切换到100mA,数值降到22.3±0.6μΩ·cm,误差收窄至±2.7%。低电流下接触电阻占比增大,高电流下信号增强、信噪比提高。实验也证实了这一点。
在匹配仪器量程的前提下,100mA给出的读数更稳定,所有电阻率测量值的标准差降到了1μΩ·cm以下。

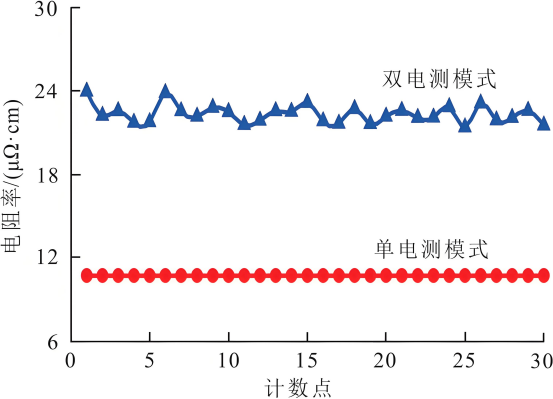

输入电流为100mA 时#1样品的单双电测结果
双电测想抵消边界效应,可高电导率金属上电流反而挤在一起。双电测模式下电流优先在靠近探针的局部区域形成高密度通道,中间电压探针区域的电流密度低于理论值,表观电阻率被高估。单电测让电流流经整个样品长度,分布更均匀,电压信号幅度也更大。金属材料极低的电阻值让双电测下信噪比恶化:100mA下理论电压降仅1μV级,微弱信号易受干扰;双电测还需同步两对信号,时序偏差引入额外误差。
100mA测试同一块样品,单电测结果9.8μΩ·cm,基本就是纯铁标准值——单电测确实更稳。双电测偏差明显,稳定性也不够。

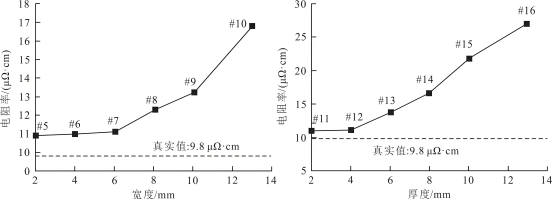

纯铁中单电测结果的宽度与厚度的依赖性
宽度和厚度变化会直接拉偏数据。固定厚度1mm,宽度从2mm增至13mm,单电测电阻率从约11μΩ·cm逐步升高到16.8μΩ·cm。厚度方向偏差更大:3mm宽度样品厚度从2mm到13mm,数值从11μΩ·cm升至27μΩ·cm,厚度造成的偏差远大于宽度。
w/d≤2.14、t/d≤1.43以内,影响可以忽略,电阻率测量值接近真实值。超出这个范围就得修正。实验拟合出宽度修正函数
f(w/d)≈1.13/(w/d)+0.38
厚度修正函数
f(t/d)≈1.07/(t/d)+0.17
确定系数0.91和0.94。修正后数据与理论模拟偏差在5%以内。

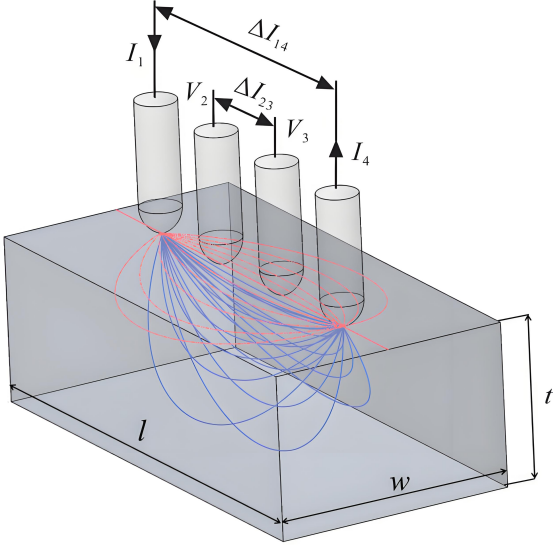

电流在样品中的分布状态
电流在实际样品里不会按理想路径扩散,边界限制改变了流向,厚度越大三维扩散越明显。宽度越大发散越剧烈,ΔV23随之增大;厚度方向发散更显著,体积大的样品内电场畸变更大。所以光靠传统公式不够,得做尺寸修正、实验校准,再让设备算法补一刀。
四探针方阻仪配上尺寸修正和算法补偿之后,不光能出数值,还能给出可信数据——这才是工程上真正需要的。
测小样品电阻率,拿到一个数不难,难的是这个数能不能信。四探针方阻仪通过分离电流和电压路径降低接触误差,但测试电流、测量模式以及尺寸效应仍会影响结果——这三个环节没对上,数据就跑偏。

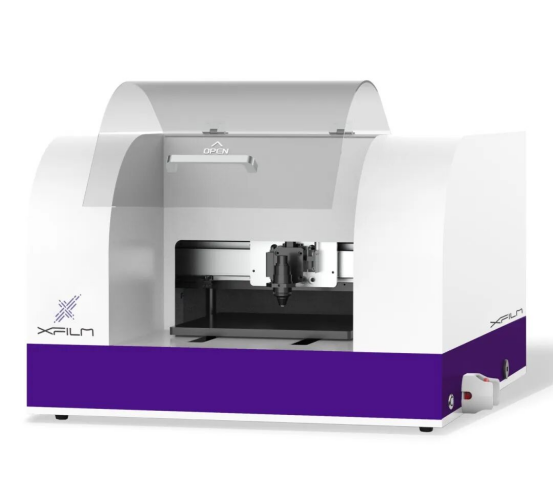

Xfilm埃利四探针方阻仪用于测量薄层电阻(方阻)或电阻率,可以对最大230mm 样品进行快速、自动的扫描, 获得样品不同位置的方阻/电阻率分布信息。
