2nm还能扛:层状PdCoO₂把铜互连的量子电阻率瓶颈撕开了口子

芯片互连缩到7nm以下,铜的日子不好过了。电子平均自由程跟线宽差不多,边界散射猛拉电阻率,再加上2nm的阻挡层和衬层把有效导电面积啃掉一大块。用Xfilm埃利四探针方阻仪在不同厚度薄膜上实测方阻随厚度变化,能看到铜薄膜在30nm以下电阻率急剧攀升——这是整个行业卡脖子的物理节点。本文用第一性原理系统计算了层状delafossite氧化物PdCoO的厚度依赖电阻率标度行为,把它和铜做了正面交锋。结论很硬:PdCoO2nm仍保持近体电导率,而铜在同等尺度早已沦陷。



为什么要找铜的替代者

铜在体材料尺度导电性极好,体电阻率仅1.73 µΩ·cm。但缩到纳米尺度后,电子平均自由程约22nm,和线宽相当,边界散射把电阻率拉高一个量级。更麻烦的是,铜互连必须加阻挡层和粘附衬层防止铜扩散到介质层——这层东西通常厚2nm,在先进节点的互连线里占了不小的导电截面比例。

替代材料要满足两个条件:纳米尺度下电阻率标度比铜慢,最好本征不需要阻挡层。PdCoO属于delafossite氧化物,晶体结构是交替的金属Pd层和绝缘CoO层沿[111]方向堆叠。Pd层负责导电,CoO层本征就是氧化物阻挡——等于把阻挡层长在材料里了。

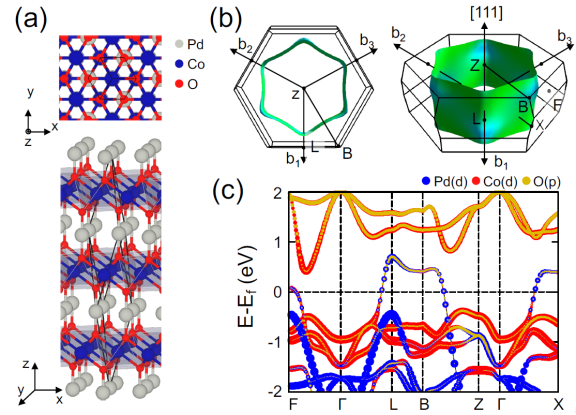

PdCoO₂的晶体结构与电子性质。(a) 体相PdCoO₂晶体结构俯视和侧视图,菱面体delafossite结构由交替的金属Pd层和绝缘CoO₂层沿[111]方向堆叠构成。(b) 计算得到的体相PdCoO₂费米面,呈明显二维圆柱形几何,沿[111]方向色散可忽略。(c) 轨道投影能带结构,Pd d轨道(蓝)在费米能级附近贡献主导,Co d轨道(红)和O p轨道(橙)远离费米能级.png





准二维输运的物理根源

PdCoO的费米面呈圆柱形,沿[111]堆叠方向几乎没有色散。层间电子耦合很弱,输运被限制在Pd原子面内。能带结构显示,费米能级附近的电子态主要来自Pd d轨道,Co d和O p轨道远离费米能级——CoO层的确是绝缘的。陡峭的色散说明载流子速度高,本征迁移率出色。

团队用密度泛函理论计算了费米速度和电声子弛豫时间,对比铜。PdCoO面内费米速度是面外的7.97倍——各向异性极强。铜呢?费米面近似各向同性,三个方向速度均匀。弛豫时间方面,PdCoO300K下的平均弛豫时间约为铜的两倍,电声子散射更弱。

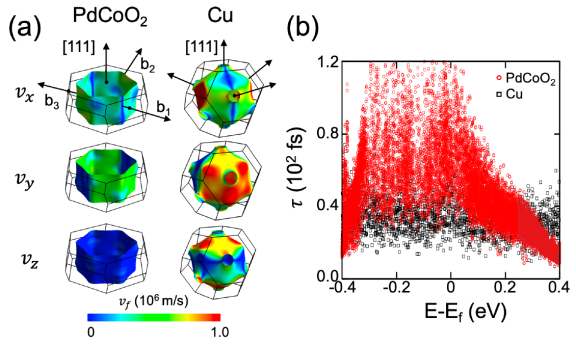

PdCoO₂和Cu的费米速度与电声子弛豫时间。(a) 两种材料费米面上沿x、y、z方向的费米速度分布。红色和蓝色分别表示高、低费米速度区域。PdCoO₂面内速度远高于面外,铜各方向近似均匀。(b) 300K下PdCoO₂和Cu的能量依赖电声子弛豫时间,PdCoO₂在费米能级附近的弛豫时间约为Cu的两倍.png



各向异性平均自由程是关键

把费米速度和弛豫时间合起来,得到电子平均自由程。体相PdCoO面内MFP约15nm,面外MFP仅约3nm——五倍差异,准二维特征很明显。铜的体相MFP各向同性,约22nm,比PdCoO面内还大一些。

厚度缩减到100nm和10nm后,差异显现。PdCoOMFP几乎不变——边界散射对它影响很小。铜在100nm时还接近体相,但到10nm时面内MFP砍半,面外MFP降到5nm以下。费米面投影更直观:10nm薄膜里铜的弛豫时间全域大幅下降,PdCoO在高弛豫时间区域几乎不变。层状结构的天生优势就在这里——面内输运被晶体结构保护住了。

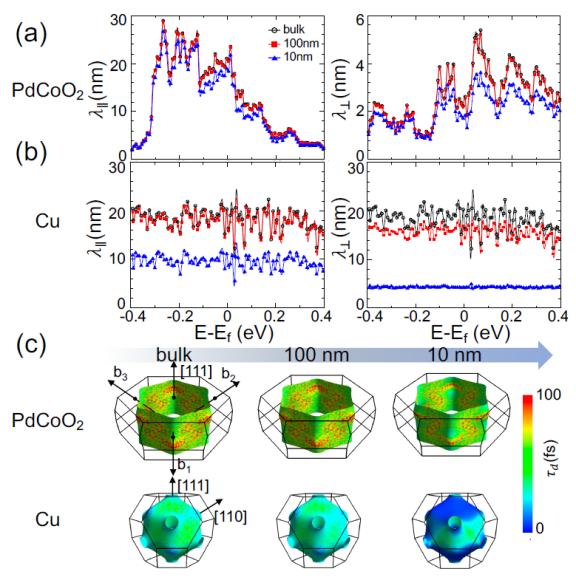

PdCoO₂和Cu的厚度依赖电子输运性质。(a) PdCoO₂在体相、100nm、10nm薄膜下的面内和面外MFP,随厚度减小几乎不变。(b) Cu在同等厚度下的MFP,10nm时面内减半、面外大幅下降。(c) 两种材料在体相、100nm、10nm下的费米面弛豫时间投影。蓝色和红色分别代表低、高弛豫时间区域,Cu在10nm时全域显著下降,PdCoO₂面内高弛豫时间区域保持不变.png




电阻率标度:双斜率vs单斜率

核心结果在电阻率随厚度变化的标度曲线上。体相计算值:PdCoO面内电阻率2.7 µΩ·cm(实验值2.6 µΩ·cm),铜1.59 µΩ·cm(实验值1.73 µΩ·cm)。两者计算值和实验值都对得上,说明仅考虑电声子散射就足够描述体相电阻率,不需要额外引入晶界、杂质或电子-电子散射。

厚度依赖曲线的形状是关键。铜在约40nm处出现一个明显的斜率变化——这正好对应它22nm的各向同性MFP。PdCoO不一样,它出现两个斜率转折:一个在约35nm(面内MFP主导),一个在约7nm(面外MFP主导)。各向异性MFP带来的双斜率行为,让PdCoO的电阻率随厚度上升比铜慢得多。

实际互连不是裸铜,铜要加2nm阻挡层和衬层。把这个实际条件加进去后,PdCoO在约30nm处电阻率就低于铜了。到2nm,PdCoO仍保持近体电导率,铜早已不可用。一维方形线的几何结构也算了,结论一致:铜在40nm单斜率转折,PdCoO35nm和7nm双转折。

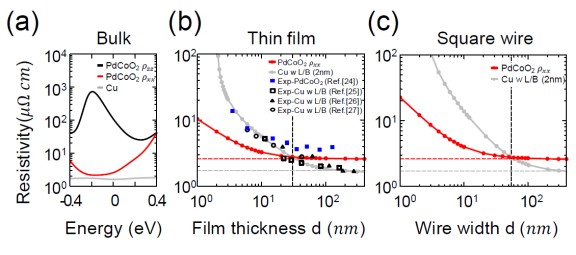

PdCoO₂和Cu在300K下的厚度依赖电阻率。(a) 体相PdCoO₂和Cu的计算电阻率。红线和黑线分别表示PdCoO₂面内(x)和面外(z)[111]电阻率,灰线为Cu各向同性电阻率。(b) PdCoO₂和Cu薄膜的厚度依赖电阻率。蓝方块为PdCoO₂实验数据,黑色符号为Cu含2nm阻挡层/衬层的实验数据。PdCoO₂在约30nm处与Cu交叉,2nm时仍保持近体电导率。(c) PdCoO₂和Cu方形线的宽度依赖电阻率,Cu含2nm阻挡层/衬层.png




理论和实验之间的差距从哪来

计算预测的PdCoO电阻率比实验值略低。这不是理论出了问题模型假设理想无缺陷晶体,排除了晶界和杂质散射。实验样品里必然有晶界等缺陷带来额外散射。理论和实验的差值,反过来正好能标定实验薄膜中晶界相关的电阻率贡献。差值越小,薄膜质量越高。工艺优化有了量化标尺。

PdCoO面外电阻率比面内高出两个数量级以上。极端各向异性说明:只要薄膜取向控制得当,面内输运几乎不受面外边界散射影响。这是层状导体相对传统金属的结构红利。


离产业落地还差什么

几个现实问题摆在眼前。薄膜制备方面,MBE、PLD、CVD都已实现高质量PdCoO薄膜,但晶圆级均匀性和量产吞吐率没验证。刻蚀和图形化工艺没建立。PdCoO含钯,钯是贵金属,成本和污染控制都是问题。电迁移可靠性、热稳定性、机械应力等工程验证缺乏。

但这项工作的价值不在立刻量产,而在给出一条绕开铜互连量子瓶颈的物理路径。层状delafossite氧化物的各向异性MFP是可设计、可调控的——这套动量分辨弛豫时间计算框架也能用来筛选其他层状导体。PdCrOCuCrO等同族材料已经被PLD验证可制备薄膜。

从产业标尺看,用Xfilm埃利四探针方阻仪PdCoO薄膜做不同厚度方阻标度测量,是验证理论预测最直接的实验手段。方阻乘以膜厚得电阻率。薄膜质量、晶界散射、面内取向一致性,都能从标度曲线的斜率变化里读出来。2nm到100nm全覆盖——四探针方阻测试是这类层状导体薄膜研发阶段的标尺工具。

铜互连的量子电阻率瓶颈不是工程问题,是物理极限。这项工作证明了层状PdCoO用各向异性MFP绕开了这个瓶颈。面内MFP保护输运不受边界散射影响,面外MFP短到7nm才触发斜率变化,2nm仍保持近体电导率。双斜率标度行为是层状导体区别于传统金属的指纹特征。后铜互连材料的候选方案里,这是一个有物理深度、有实验对照、有筛选框架的选项。薄膜工艺和工程验证跟上,delafossite氧化物有可能撕开铜互连量子瓶颈的口子。怎么把理论预测落地为实验数据?Xfilm埃利四探针方阻仪做薄膜方阻标度扫描,是研发阶段的第一道关口。

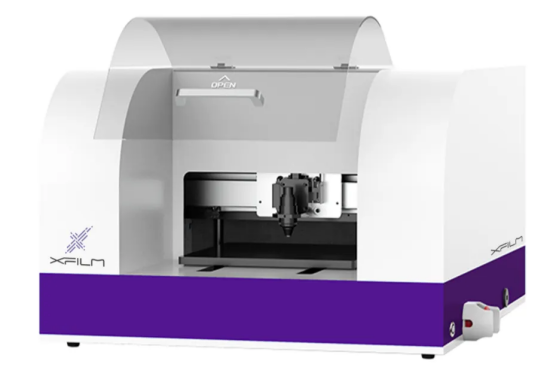

Xfilm埃利四探针方阻仪

Xfilm埃利四探针方阻仪用于测量薄层电阻(方阻)或电阻率,可以对最大230mm样品进行快速、自动的扫描,获得样品不同位置的方阻/电阻率分布信息。




l 超高测量范围,测量1mΩ~100MΩ

l 高精密测量,动态重复性可达0.2%

l 全自动多点扫描,多种预设方案亦可自定义调节

l 快速材料表征,可自动执行校正因子计算

Xfilm埃利四探针方阻仪在本文中不仅是四探针法理论优势的实践载体,更是推动多技术对比研究的关键工具。未来将进一步提升四探针法的适用边界,使其在先进电子制造中持续发挥核心作用。
