一张照片测出方阻：深度学习让银纳米线电极告别接触式测量
银纳米线透明电极是柔性电子、太阳能电池、触控屏的核心组件，方阻直接决定器件性能。传统测方阻靠四探针接触法，探针压在纳米线上容易造成损伤，测完样品基本就废了。Xfilm埃利四探针方阻仪在接触式测量中精度可靠，但对脆弱的纳米线网络，有没有不碰样品也能测的办法？本文用卷积神经网络直接从光学显微镜照片预测方阻，不用接触样品。
测方阻的主流方法就两类。接触式以四探针和范德堡法为代表，精度高，但探针接触纳米线网络时会压断线、引入接触电阻，样品测完基本报废。非接触式如太赫兹时域光谱、涡流检测，虽然不碰样品，但设备昂贵、标定复杂，对材料光学性质高度敏感。
更麻烦的是，纳米线网络天生不均匀。喷涂工艺沉积的银纳米线，密度和连接性各处不一样，局部方阻差异很大。四探针测几个点，很难反映整片薄膜的真实情况。Hwang等人的研究发现，银纳米线长度从15.5 μm缩短到7.86 μm，方阻暴涨6400%，不均匀因子从0.29升到0.52。点测量在这种场景下误差极大。
研究团队的做法是：拍照片，让AI算方阻。他们合成了平均直径43 nm、平均长度19 μm的银纳米线，配成五种浓度（0.18~0.30 wt%），喷涂在4 cm×4 cm玻璃基底上，方阻覆盖10~200 Ω/sq的实用范围。喷涂2到6个循环，浓度和循环数配合控制最终网络密度。所有样品在130°C退火10分钟，降低线间接触电阻。
方阻基准值用四探针系统测量，探针间距1000 μm，每个样品取6个位置测后取平均。拍照用光学显微镜，10倍物镜，每张1536×1024像素。总共拍了1440张。数据怎么分？按80:15:5划分训练集、验证集和测试集——测试集72张，模型训练时压根没见过。

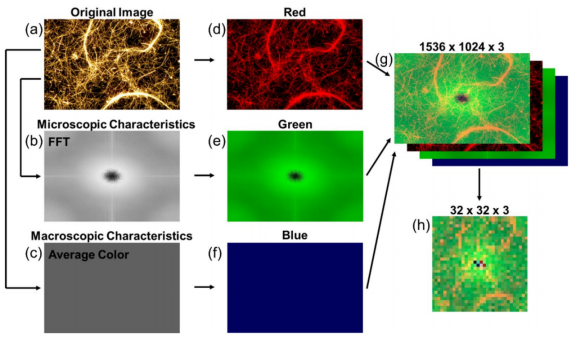

模型输入不是原始照片那么简单。团队设计了三通道RGB复合输入：R通道放原始空间形貌，G通道放快速傅里叶变换的幅度谱，B通道放边缘增强特征。为什么要做FFT？因为频域能提取空间域看不出来的结构信息。低频分量对应纳米线的整体密度和分布，高频分量编码线间结点和边缘细节——而这些结点恰恰决定了网络导电性。最后把图像降采样到32×32×3送进CNN。

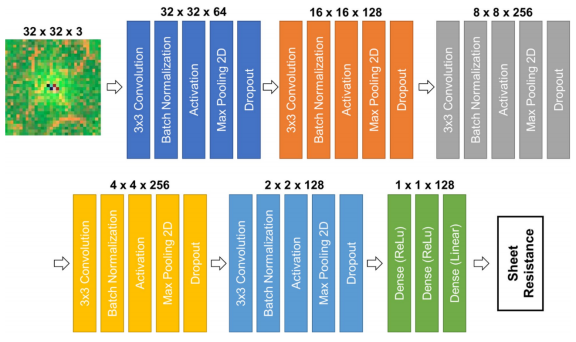

模型架构比较常规：三层卷积（64、128、256个滤波器），每层配批归一化、激活函数和最大池化，后面接全连接层输出方阻值。训练约100个epoch后收敛。降采样用双三次插值，比最近邻法保留了更多边缘细节。
三域融合效果最好。仅用图像，RMSE为6.90 Ω/sq，R²为0.754；仅用FFT，RMSE为8.56，R²只有0.622。三者组合后RMSE降到6.17 Ω/sq，R²升到0.803。简单说，三个视角互补，比单打独斗强。
按方阻分段看，低阻区（<50 Ω/sq，高浓度）预测精度更高，R²达0.901；高阻区（≥50 Ω/sq）R²约0.81。高浓度网络更致密、更均匀，结构特征更清晰，模型认得准。

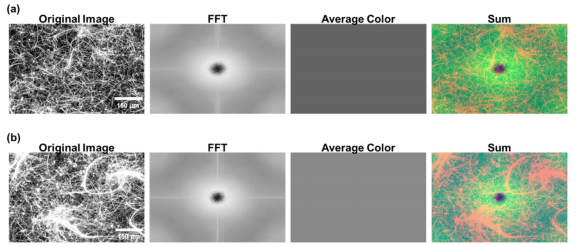

非均匀性预测方面，多图平均策略把低阻组R²从0.776提升到0.885，提升13.9%。用多张照片综合判断，能有效压制单张图像的噪声。团队还对比了方阻26.37 Ω/sq、标准差1.59的均匀样品，和方阻26.73 Ω/sq、标准差5.15的不均匀样品——方阻几乎一样，但网络形貌差异巨大，模型能区分出来。
模型目前只验证了银纳米线。团队认为，铜纳米线、金纳米线结构更均匀，预测效果应该更好。但对纳米球、纳米片这类非丝状结构，图像特征和导电机制的对应关系不同，需要重新训练。
更值得关注的是实时监控的设想。如果能把这套方法集成到喷墨打印等增材制造工艺中，实时反馈方阻和均匀性，就能动态调打印速度、液滴体积、基底温度——闭环控制，良率自然上去。
这比事后用Xfilm埃利四探针方阻仪抽检要高效得多，但精度标定和基准校准仍离不开接触式测量。两类方法互补，才是完整方案。AI预测负责快速筛查和实时监控，四探针负责精准标定和仲裁——银纳米线电极的方阻表征，正在从"碰不碰"走向"怎么碰"的新阶段。

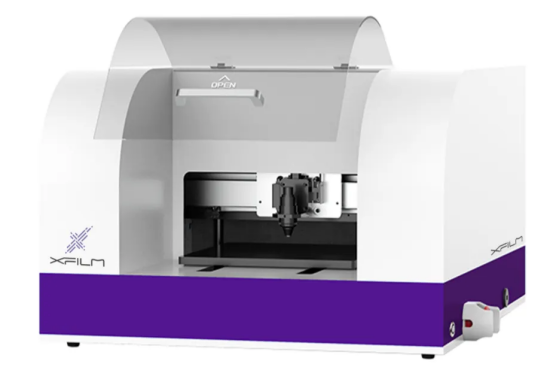

Xfilm埃利四探针方阻仪用于测量薄层电阻（方阻）或电阻率，可以对最大230mm样品进行快速、自动的扫描，获得样品不同位置的方阻/电阻率分布信息。
l 超高测量范围，测量1mΩ~100MΩ
l 高精密测量，动态重复性可达0.2%
l 全自动多点扫描，多种预设方案亦可自定义调节
l 快速材料表征，可自动执行校正因子计算
Xfilm埃利四探针方阻仪在本文中不仅是四探针法理论优势的实践载体，更是推动多技术对比研究的关键工具。未来将进一步提升四探针法的适用边界，使其在先进电子制造中持续发挥核心作用。
