测量薄层电阻看是一个测试项，实际却经常牵动整条工艺线。半导体、IC和光伏都离不开它。它一变，扩散、沉积、退火的状态也会跟着显形。四探针法之所以一直没退出主流，就是因为它足够成熟，也足够贴近现场。Xfilm四探针方阻仪这类专业设备，正是在这些痛点上提供更稳定的离线验证和在线映射支持，让数据从“勉强可用”走向“工艺可信”。

常规直线四探针法原理与特点

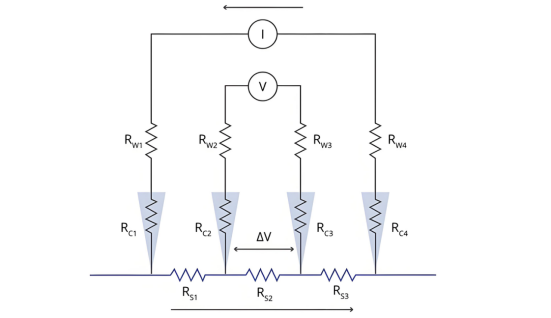

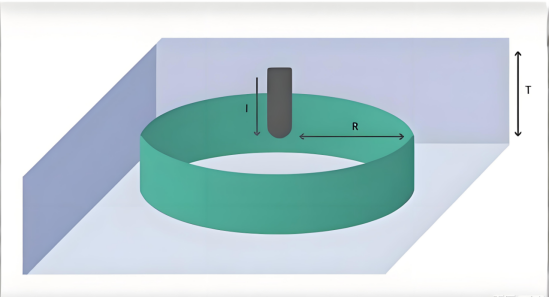

常规直线四探针是目前测量薄层电阻最常用的方法之一。四根等间距探针排成一条直线，外侧两针通电流，中间两针测电压，再结合薄层原理和厚块原理修正，得到样品电阻率。直线四探针原理简单，测量精度高，属于行业里最常用的方案之一。

常规直线四探针对探针接触点位置要求严格、探针间距必须相等，样品尺寸相对于探针间距须为无限大。

范德堡法及改进版本

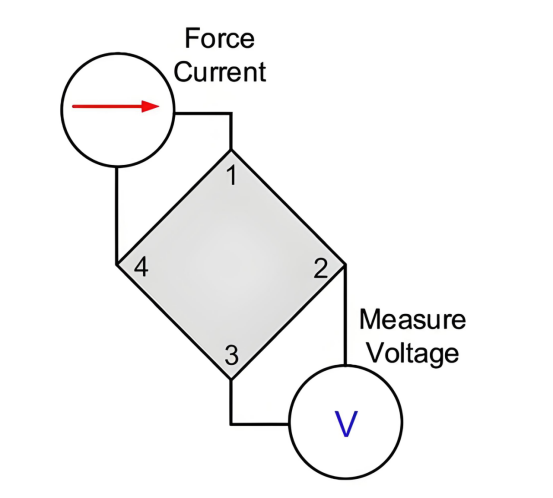

范德堡法要分两步测量：先在边缘相邻两点通电流，再在另外两点测电压；然后交换位置再测一次。对样品形状没有太多限制，只要样品内部实心、厚度尽量均匀，就能用。适用于整块样品的测量方法。

改进后的范德堡法已经能推广到微区薄层电阻测量，样品面积可做100μm×100μm。很多人会觉得，样品越小越难测；实际上，在微区测试里，真正拉开差距的，往往是图形设计和探针稳定性。这种改进法有两个优势：重复性好，探针游移影响小，同时需要放大观察，测试图形要专门制备，成本更高。

双电法

当样品厚度降到500μm以下，电流趋于平行表面流动，常规方法误差容易放大。双电法通过两次不同探针组合测量，抑制间距和游移带来的系统偏差。

宿氏法在第二次测量时将电流施加于相邻探针，电压探针间距减半，对发射状电流分布的敏感度显著降低。研究数据给出的计算公式为：

Rs=[-14.696+25.173×(Ua/Ub)]×(Ua/Ub)

Ua为常规电压，Ub为第二次电压。在薄样品条件下，这个修正通常能带来更可靠的方阻数据。

改进四探针技术及厚度修正

改进宿氏法、改进范德堡法，解决的其实都是一个老问题：怎么把测量中的几何误差和电场畸变尽量压下去。方形四探针法是在直线宿氏法基础上做的改进，重点是消除横向游移带来的影响。另一项修正则通过镜像电流源叠加，去处理厚样品中的电场畸变。

这类改进看起来偏理论，放到现场却很实用。它们不是为了“更复杂”，而是为了“更贴近真实样品”。这点很重要。很多实验室的误差，不是出在公式，而是出在样品并不理想。

不同厚度样品下的方法选择

样品厚度决定了适合的测量方法，厚度大于635μm时，常规直线四探针倾向于提供更成熟的修正支持；厚度小于500μm时，双电法尤其是宿氏法精度优势更突出；微区需求则优先考虑改进范德堡法。

以下是对比框架：

理解常规直线四探针、范德堡法、双电法各自适用边界，才能让四探针法应用真正服务于工艺提升。厚度、尺寸和精度需求共同决定最终路径。

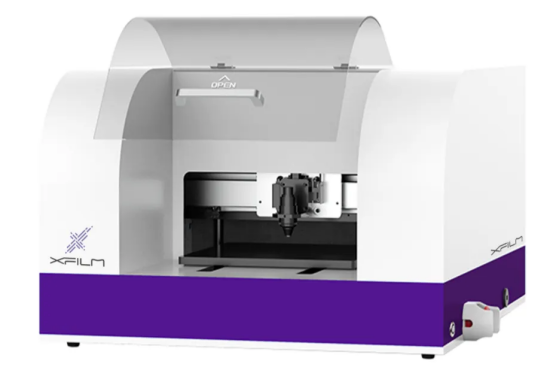

Xfilm埃利四探针方阻仪

Xfilm埃利四探针方阻仪用于测量薄层电阻（方阻）或电阻率，可以对最大230mm样品进行快速、自动的扫描，获得样品不同位置的方阻/电阻率分布信息。

l 超高测量范围，测量1mΩ~100MΩ

l 高精密测量，动态重复性可达0.2%

l 全自动多点扫描，多种预设方案亦可自定义调节

l 快速材料表征，可自动执行校正因子计算

Xfilm埃利四探针方阻仪在本文中不仅是四探针法理论优势的实践载体，更是推动多技术对比研究的关键工具。未来将进一步提升四探针法的适用边界，使其在先进电子制造中持续发挥核心作用。
