垂直四探针晶圆检测装置设计及应用
在半导体制造、光伏和显示面板领域，晶圆电阻率均匀性直接影响器件性能和良率。垂直四探针晶圆检测技术作为关键计量手段，能够精准评估薄层电阻（方阻）和电阻率分布，但探针压力（压入深度）控制不当常导致测量偏差或表面损伤。针对这些痛点，一项基于垂直四探针的国产化晶圆检测装置设计研究提供了实用解决方案。Xfilm四探针方阻测试仪在类似场景中，能够实现从研发到在线监测的平滑过渡，尤其在光伏发射极方阻和显示面板薄膜检测中展现优势。
探针压力是影响垂直四探针晶圆检测精度的核心变量。研究构建基于开尔文公式的四探针载流子扩散流密度模型，揭示压力与电阻率之间的内在联系。

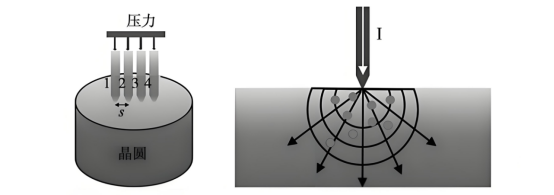

当探针与半导体表面形成半径r₀的半球接触时，平坦接触下的空穴扩散流密度可表达为：
S_p(x) = (D_p / L_p) Δp e^(-x/L_p)
在压入情况下，径向扩散满足
-D_p (Δp/dr)|_{r=r0} = (D_p/r0 + D_p/L_p) Δp
探针超程AB产生的接触力F_c = k × AB，通过弹性变形进一步关联压入深度。这一模型显示，压入深度与电阻率呈非线性关系：初始接触电压较高，随深度增加电压逐渐降低，在特定区间达到稳定。
实验证实，不同探针的最佳压入深度多集中在0.5 mm，对应针压110-120 gf。此时测量稳定性最佳，既保证接触可靠，又减少表面划痕。该四探针载流子模型为装置设计和现场操作提供了理论支撑，帮助工程师精准掌控探针压力对晶圆电阻率的影响。

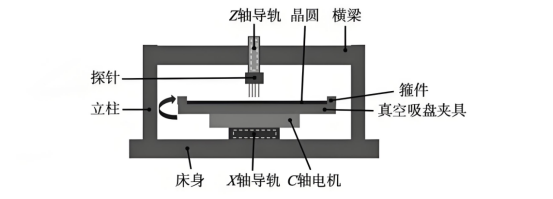

为实现6寸至12寸P/N型晶圆的高精度检测，装置采用龙门架垂直探针结构，结合极坐标系三轴运动系统。晶圆吸附在真空吸盘夹具上，通过X轴直线移动和C轴旋转完成全域映射。
床身选用天然花岗岩，确保吸振性和稳定性。X轴采和无铁芯直线电机，C轴配备气体静压轴承和力矩电机。系统尺寸控制在900×700×500 mm以内，总重≤150 kg，满足车间部署需求。

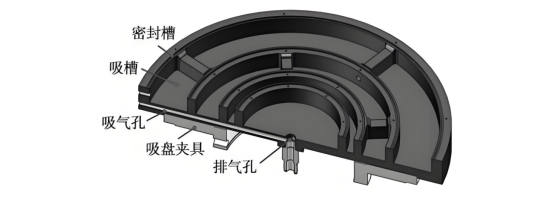

C轴真空吸盘夹具
直径480±0.1 mm，平面度8 µm，轴向跳动±5 µm。内部多槽吸气设计，支持不同尺寸晶圆稳定吸附，防止测量中滑移。
包含嵌入式主控、触摸屏人机交互、测量电路和电机驱动。触控屏实现半自动/自动操作，点位精度达0.1 µm。
这些设计指标确保装置在23±1℃、湿度55%±5% RH环境下稳定运行，晶圆测量布点速度不低于40点/min。

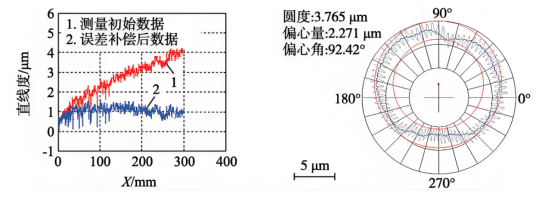

装置装配完成后，使用激光传感器验证精度。X轴直线度校准后优于4.6 µm/260 mm，C轴径向跳动4.105 µm，均满足设计要求。
针压深度标定实验以150 mm六寸N型晶圆为例，步长6 mm、旋转10°，共433点位测试。结果确认0.5 mm为最佳压入深度区间，此时电压稳定，电阻率分布均匀。

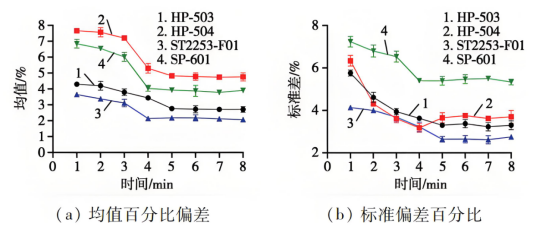

在控制环境下，对HP-503、HP-504、ST2253-F01、SP-601四种探针进行对比。探针预热至关重要：通电5 min后，针尖温度稳定在28.8~29.0℃，电阻率均值误差降至3.397%，标准偏差2.865%，显著优于预热不足时的波动（均值变化最高7.58%）。
云图显示，HP-503和ST2253-F01均匀性最佳。实验证实，探针刚接触时电阻偏高约10%，稳定针压和预热后数据可靠，表面损伤最小化。
这些量化结果为行业提供了参考标准，也验证了垂直四探针在晶圆检测中的可靠性。
垂直四探针晶圆检测装置通过载流子扩散模型、最佳压入深度0.5 mm优化以及精密机械验证，将电阻率均值误差控制在3.397%、标准偏差2.865%，为行业提供了高可信度的解决方案。

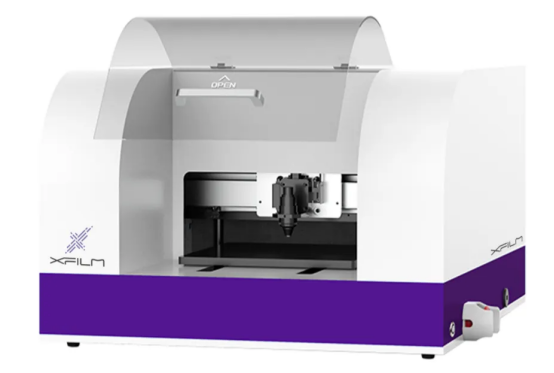

Xfilm埃利四探针方阻仪用于测量薄层电阻（方阻）或电阻率，可以对最大230mm样品进行快速、自动的扫描，获得样品不同位置的方阻/电阻率分布信息。
l 超高测量范围，测量1mΩ~100MΩ
l 高精密测量，动态重复性可达0.2%
l 全自动多点扫描，多种预设方案亦可自定义调节
l 快速材料表征，可自动执行校正因子计算
Xfilm埃利四探针方阻仪在本文中不仅是四探针法理论优势的实践载体，更是推动多技术对比研究的关键工具。未来将进一步提升四探针法的适用边界，使其在先进电子制造中持续发挥核心作用。
