铜互连缩到5 nm以下，电阻率飙升是绕不过去的坎。拓扑材料因为受拓扑保护的表面态对电子散射不敏感，被视作超缩放互连的潜在候选。CoSi是一种拓扑手征半金属，理论预测其表面态具有极低的表面电阻率。IBM团队用分子束外延沉积了2-82.5 nm厚度的CoSi薄膜，系统测量了电阻率标度和磁输运特性，发现了一个反直觉的结果：非晶CoSi薄膜越薄，电阻率反而越低。这种反常标度行为跟传统金属完全反着来，背后的物理机制值得深挖。实验中薄膜方阻的精确测量是关键环节，Xfilm埃利四探针方阻仪在这类超薄金属薄膜的方阻表征中应用广泛，为电阻率标度分析提供可靠数据。

薄膜制备与结构表征

研究团队在SiO₂/Si衬底上用分子束外延沉积了CoSi薄膜，厚度从2 nm到82.5 nm。通过调节沉积温度，获得了两种截然不同的微结构：沉积温度高于350 °C时形成织构化多晶薄膜，晶粒沿[110]方向择优取向；低于350 °C时则形成非晶薄膜，没有任何可检测的晶态衍射峰。两种薄膜的化学计量比均为Co₅₀Si₅₀，通过X射线光电子能谱和能量色散X射线谱确认。

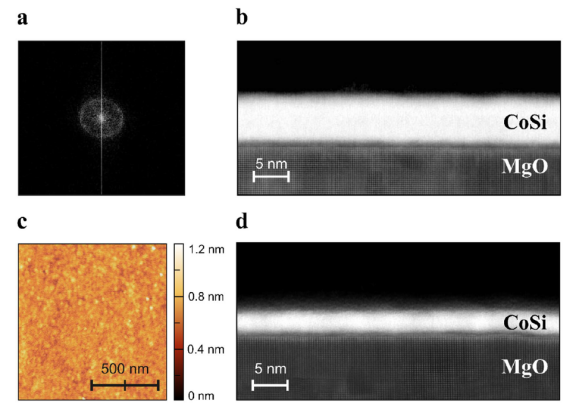

截面扫描透射电镜清楚展示了两种薄膜的差异：织构化薄膜中柱状晶粒贯穿膜厚，非晶薄膜则完全没有晶格条纹。XRD图谱中，织构化薄膜在2θ≈47°处出现CoSi(110)衍射峰，非晶薄膜则只有弥散的宽峰。XPS深度剖析确认了Co和Si在膜厚方向上均匀分布，没有明显的界面互扩散。

电阻率标度：反常的"越薄越低"

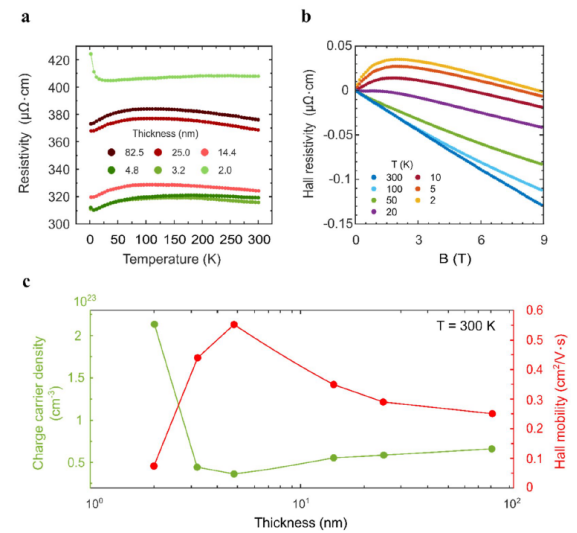

电阻率随膜厚的变化是这篇文章的核心发现。织构化多晶CoSi薄膜的电阻率标度行为跟传统金属一致——膜厚减小，电阻率升高。82.5 nm时约110 µΩ·cm，2 nm时飙升到约1400 µΩ·cm。FS+MS模型拟合给出EMFP约5.6 nm，镜面参数p≈0.2，晶界反射系数R≈0.6。这些参数都在合理范围内。不出意料。

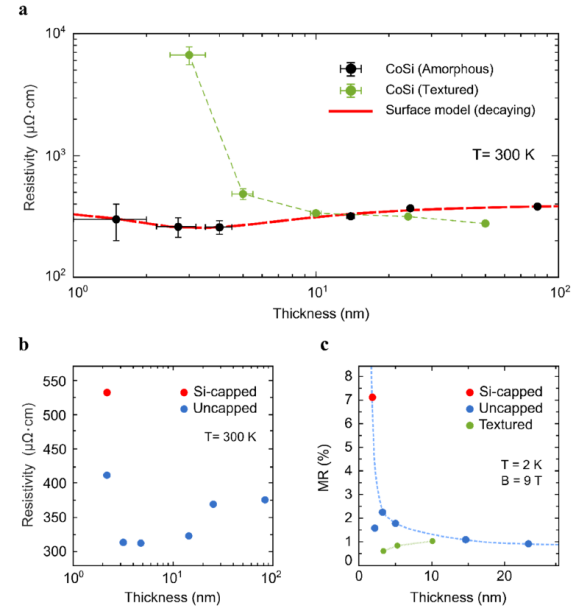

非晶薄膜就完全不一样了。膜厚从82.5 nm减到约10 nm，电阻率从约560 µΩ·cm降到约280 µΩ·cm。继续减薄到2 nm，电阻率才重新升高到约680 µΩ·cm。也就是说，非晶CoSi在10 nm附近存在一个电阻率极小值。这种"越薄越低"的行为，用FS+MS模型根本解释不了——非晶材料没有晶界，MS模型不适用；FS模型只能预测电阻率随膜厚减小而单调升高。这背后一定有别的机制。不简单。

表面导电：反常标度的物理根源

怎么解释非晶CoSi的电阻率极小值？作者提出了表面导电模型。非晶CoSi的体电阻率很高（约560 µΩ·cm），但表面存在一层低电阻率的导电通道。膜厚减小时，表面导电通道在总导电中的占比增大，整体电阻率反而下降。但膜厚太薄时（低于约5 nm），薄膜可能不连续或表面态被破坏，电阻率重新升高。这就形成了"先降后升"的U形曲线。

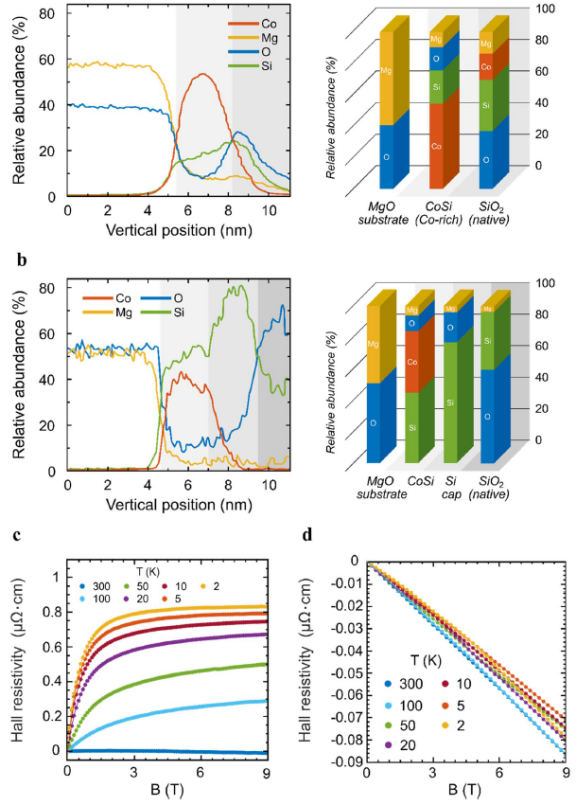

霍尔效应测量为表面导电提供了直接证据。非晶CoSi薄膜的霍尔系数在低温下出现反常符号变化——从负变正再变负，说明载流子类型随温度在电子和空穴之间切换。这种多载流子输运行为正是拓扑表面态的典型特征。织构化薄膜则没有这种反常，霍尔系数始终为负，跟普通金属一样。为什么非晶有表面导电而织构化没有？作者认为，织构化薄膜的晶界提供了大量散射中心，拓扑表面态被破坏；非晶薄膜虽然没有长程有序，但短程有序可能保留了拓扑能带结构的部分特征，加上没有晶界散射，表面态得以存活。

磁阻反常与拓扑表面态的证据

非晶CoSi薄膜的磁阻同样反常。传统金属的磁阻总是正的——磁场使载流子偏转，电阻增大。但非晶CoSi在低温下出现了负磁阻：磁场增大，电阻反而减小。负磁阻是弱反局域化的标志，而弱反局域化正是二维导电系统（即表面态）的特征量子干涉效应。角度依赖的磁阻测量进一步确认了二维特征：磁场垂直于膜面时负磁阻最强，平行于膜面时几乎消失。这是典型的二维弱反局域化行为，跟三维体导电完全不同。

织构化薄膜的磁阻则始终为正，没有负磁阻，也没有角度依赖的二维特征。两种薄膜的磁输运行为形成了鲜明对比：非晶薄膜表现出拓扑表面态的二维导电特征，织构化薄膜则表现为普通的三维金属行为。微结构决定了拓扑表面态的存亡。差别就这么大。

互连应用前景与挑战

从互连应用角度看，非晶CoSi的电阻率极小值约280 µΩ·cm，虽然远高于铜的体电阻率1.68 µΩ·cm，但在5 nm以下尺度，铜的电阻率因尺寸效应已飙升到100 µΩ·cm以上，而且还需要额外的阻挡层。如果CoSi的表面态电阻率能进一步降低，加上不需要阻挡层，在超缩放互连中并非没有竞争力。但差距不小。但挑战也很明显：280 µΩ·cm的电阻率仍然偏高，非晶薄膜的热稳定性需要验证，CMOS工艺兼容性也是未知数。

非晶CoSi薄膜的"越薄电阻率越低"是一个反直觉的发现，拓扑表面态的二维导电为超缩放互连提供了一条全新的思路——不靠缩短EMFP来抑制尺寸效应，而是靠表面导电来绕过它。当然，从实验室发现到工艺落地还有很长的路。表面态的稳定性、氧化敏感性、与BEOL工艺的兼容性，都是必须回答的问题。

但至少，CoSi证明了拓扑材料在互连领域不是空谈。沿着这条路走下去，需要更系统的薄膜方阻表征——从不同厚度、不同微结构的电阻率标度曲线，到温度依赖和磁场依赖的输运测量，四探针方阻测量是贯穿始终的基础手段。Xfilm埃利四探针方阻仪在超薄金属薄膜的方阻测试中精度可靠，能为拓扑半金属互连候选材料的筛选和物性研究提供关键数据支撑。

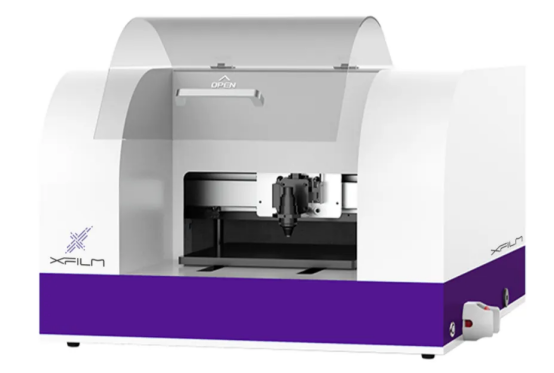

Xfilm埃利四探针方阻仪
