四探针电阻率测试仪之所以长期用于半导体材料、薄膜和晶圆电学表征，核心原因在于它能有效减小接触电阻和边缘效应带来的干扰，让电阻率与方块电阻测量更接近材料真实状态。对实验室和产线来说，真正决定结果可信度的，不只是“测出来了”，还包括“测得稳不稳、准不准、能不能追溯”。Xfilm四探针方阻仪结合JJG508—2004标准的思路，把四探针电阻率测试结果的不确定度评定拆开讲清楚。

四探针法的测量原理

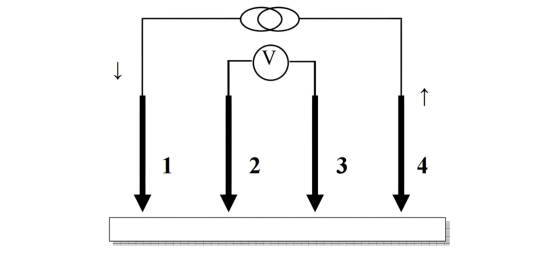

四探针的结构很直观：两端探针负责通入恒定电流，中间两根探针负责测量电压差。这样一来，测量回路中电压表几乎不取电流，接触电阻对结果的影响就被大幅削弱。直线型四探针不仅可以测半导体材料的表面电阻率，也可以测扩散层的方块电阻，用于判断材料是否符合工艺要求。

在理想条件下，当探针间距相等时，电阻率可按简化公式计算：

ρ=2πVS/I。
如果样片直径、厚度与探针间距之间存在明显差异，就需要引入厚度效应、边界效应以及直径修正因子、厚度修正因子。也就是说，四探针法不是“拿来就测”，而是要先判断样品状态，再决定是否加入修正项。

不确定度评定

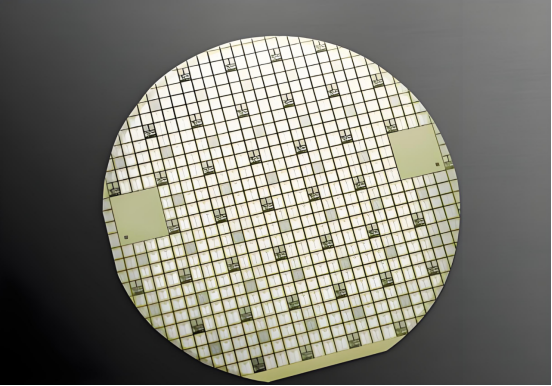

以硅单晶电阻率标准样片为标准器，按照JJG508—2004标准对四探针电阻率测试仪做检定。测量时先将电流调到样片允许范围内，进行正向与反向测量，再取平均值；随后将样片旋转20°～30°，重复同样步骤，最终得到10个单次测量结果并求平均。这样的流程可以尽量消除样品局部差异和操作偶然性。

A类评定测量重复性分析

重复性是仪器自身性能的重要体现，采用A类评定方法。

实验获得10次测量数据，平均值ρ̄=0.9348Ω·cm，单次实验标准偏差s(ρi)=0.0029Ω·cm。

标准不确定度u(ρx)=s(ρi)/√n=0.0009Ω·cm（n=10）。多次重复测量有效降低了随机误差。

B类评定温度与标准样片不确定度

B类评定主要看证书和环境因素。标准样片在23℃环境下的电阻率为0.938Ω·cm，而JJG508—2004标准要求检定环境为（23±2）℃，并且实验结果均以23℃进行修正。样片的温度系数为0.00707Ω·cm/(Ω·cm·℃)，因此温度偏差会直接引入不确定度分量。

同时，标准样片校准证书给出的扩展不确定度为1.5%，取包含因子k=2后，也会形成另一部分不确定度分量。换句话说，B类评定看的不是“测了几次”，而是“标准本身有多稳、环境控制得好不好”。这也是为什么四探针测量对温度控制非常敏感。

合成不确定度计算与结果解读

合成标准不确定度uc(Δρ)=√[u²(ρx)+u₁²+u₂²]≈0.01Ω·cm。

取k=2，扩展不确定度U=0.02Ω·cm，相对扩展不确定度U_rel=2%（k=2）。

这一结果表明，在规范操作下，四探针电阻率测试仪的测量可靠性较高，但温度控制是关键影响因素。

四探针电阻率测试仪测量不确定度评定是保障半导体材料质量的重要环节。通过JJG508—2004标准标准方法和实验数据，我们看到重复性与温度是主要影响因素，最终相对扩展不确定度可控制在2%以内。

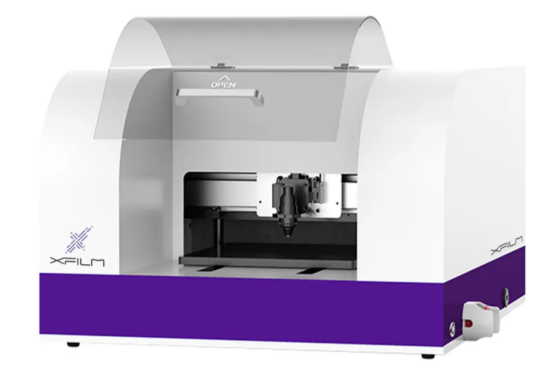

Xfilm埃利四探针方阻仪

Xfilm埃利四探针方阻仪用于测量薄层电阻（方阻）或电阻率，可以对最大230mm样品进行快速、自动的扫描，获得样品不同位置的方阻/电阻率分布信息。

l 超高测量范围，测量1mΩ~100MΩ

l 高精密测量，动态重复性可达0.2%

l 全自动多点扫描，多种预设方案亦可自定义调节

l 快速材料表征，可自动执行校正因子计算

Xfilm埃利四探针方阻仪在本文中不仅是四探针法理论优势的实践载体，更是推动多技术对比研究的关键工具。未来将进一步提升四探针法的适用边界，使其在先进电子制造中持续发挥核心作用。
