铜-铜键合是2.5D/3D封装最核心的互连工艺，但直接键合界面强度低、温度高，一直卡着行业脖子。本文发表了一项反直觉的研究：故意在铜纳米膜里撒纳米氧化物，键合强度反而飙升35倍。方阻表征用的是四探针法——Xfilm埃利四探针方阻仪在这类超薄膜电学评估中精度独一份，纳米尺度方阻的细微变化都跑不掉。

异质纳米结构：铜晶粒+氧化物弥散

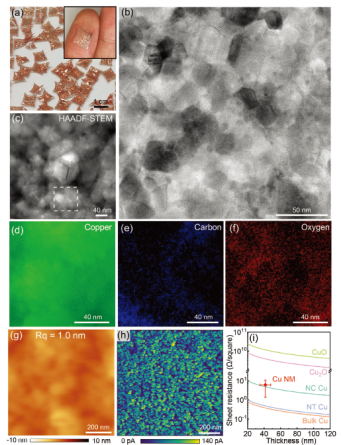

团队用PSBEE法在聚乙烯醇水凝胶上蒸镀铜，去离子水中剥离，得到35–48 nm厚、1 cm宽的自支撑铜纳米膜。膜薄到贴在指尖上能透出指纹纹路。透射电镜揭示了它的真面目：约90%纳米晶铜+约10%Cu₂O纳米氧化物弥散，平均晶粒16 nm，内部大量孪晶界和层错。选区电子衍射和XPS确认了铜与氧化亚铜共存。这不是纯铜，是铜-氧化物异质纳米结构。

导电原子力显微镜5 mV偏压下电流分布均匀，导电性没问题。四探针法测得方阻低于纳米孪晶铜和纳米晶铜薄膜，远低于CuO和Cu₂O体材，跟纳米晶铜为主体的结构对得上。电阻率由Rs = C·ρ/t算出，t为膜厚，C为修正因子。

又强又韧又软：打破强度-塑性跷跷板

48 nm铜纳米膜弹性模量仅35 GPa，块体铜的三分之一。屈服强度950±100 MPa，延伸率约40%。“又强又韧又软”，传统铜合金里见不到这种组合。分子动力学模拟解释了低模量的来源：5%–9%的氧原子（对应Cu₂O体积分数20%–40%）加上孪晶界和层错协同，模量最低可降至约60 GPa。实验值35 GPa更低，说明实际缺陷密度比模型还高。闪速DSC测得晶粒长大激活能0.8 eV，原子扩散快，条件一到晶粒就疯长。

键合强度飙升35倍

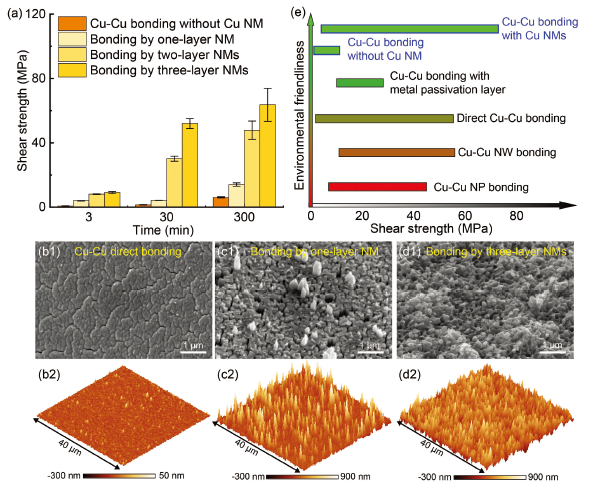

300°C键合，无需任何表面预处理。铜纳米膜转移到磁控溅射铜衬底上，两层衬底对合后施加最小100 N压力。膜层数从0增到3，剪切强度从1.5 MPa直冲52 MPa，涨了3500%。键合300分钟三层膜达73 MPa，比直接键合高35倍。断裂面也变了：直接键合是光滑脆性解理面，加了纳米膜后变成粗糙韧窝，韧性断裂。

增韧机制：“毒药”变“解药”

TEM截面看到：无氧化物区域，铜纳米晶跨越界面生长，把两侧衬底“焊”在一起；氧化物富集区，晶粒生长被阻断，但氧化物-铜界面结合力很强。裂纹扩展到氧化物附近时尖端钝化，不再沿界面直线走——“曲折裂纹路径”正是增韧的核心。铜富集区给强度，氧化物区给韧性，协同增韧。分子动力学模拟也证实：含Cu₂O夹层的模型拉伸时空洞在铜晶粒内形核长大——韧性断裂；不含氧化物的则脆性开裂。氧化物-铜界面热力学驱动力1.5–5 J/m²，比纯铜晶界的1.9 J/m²还高。

弹性失配驱动晶粒跨界面生长

铜纳米膜模量35 GPa vs 衬底101 GPa，弹性失配巨大。压合时膜内剪切应力显著，驱动晶界迁移。铜纳米晶一旦从衬底侧跨过界面进入膜内，就能在剪切+快扩散驱动下迅速贯穿整层膜。而氧化物完全抑制界面晶界迁移，解释了氧化物区铜晶粒长不动。

这项研究颠覆了“氧化物是铜互连天敌”的常识。纳米氧化物弥散通过模量降低→弹性失配→剪切驱动晶粒生长→氧化物增韧的级联机制，把键合强度拉高35倍。300°C低温、无预处理、短时完成，低成本还环保。

方阻表征是验证铜纳米膜电学质量的关键一环，Xfilm埃利四探针方阻仪在超薄膜方阻测试中的精度和稳定性，能为这类先进封装材料研发提供可靠数据，帮铜-铜键合从实验室走向量产。

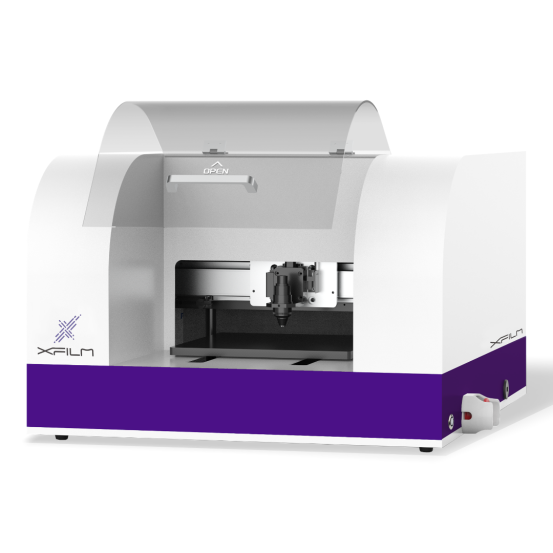

Xfilm埃利四探针方阻仪

Xfilm埃利四探针方阻仪用于测量薄层电阻（方阻）或电阻率，可以对最大230mm 样品进行快速、自动的扫描， 获得样品不同位置的方阻/电阻率分布信息。

l 超高测量范围，测量1mΩ~100MΩ

l 高精密测量，动态重复性可达0.2%

l 全自动多点扫描，多种预设方案亦可自定义调节

l 快速材料表征，可自动执行校正因子计算

l 基于四探针法的Xfilm埃利四探针方阻仪，凭借智能化与高精度的电阻测量优势，可助力评估电阻，推动多领域的材料检测技术升级。
