四探针测试选尖针还是圆头？一文看懂选型逻辑
在半导体晶圆方阻测试和薄膜电阻率测量中，许多工程师面临同一个难题：四探针探头到底该选尖头还是圆头？错误的选择常导致样品损伤或数据不稳，直接影响工艺优化和产品良率。四探针探头选择的核心在于平衡测量精度与样品保护。尖头与圆头各有适用场景，正确配置能显著提升测试可靠性。Xfilm在线四探针系统支持多种探头配置，帮助用户在实验室研发到生产线监控中实现高效测量。
探头选择对四探针测量的重要性
在四探针法测量电阻率或薄层电阻时，探针尖端与样品之间的机械和电接触质量直接决定了结果的准确性和重复性。首先是接触电阻不稳定。尖头若用于软质样品，接触可能不均匀；圆头用于硬质样品时，接触电阻可能偏高，导致读数漂移。其次是样品损伤。过高局部压力会在薄膜表面留下划痕，甚至穿透样品，影响后续AFM或SEM分析。
很多用户初次接触时会混淆两个关键参数。探针间距指相邻探针中心间距，通常固定为1 mm。这一参数决定电流分布和几何修正因子，与尖端锐利程度无关。
尖端半径才是描述探针尖端曲率半径的参数。尖头半径通常较小（40–100 µm），圆头较大（200–500 µm）。明确这一区别，是选型的第一步。
碳化钨尖头探针采用碳化钨材料，硬度高、耐磨性强。较小的尖端半径带来高局部压力，能有效穿透表面自然氧化层，实现低且稳定的接触电阻。优势在于高重复性和长期耐用性，特别适合需要精确数据的硬质材料测试。
镀金圆头探针以合金本体加金镀层球形尖端为主。较大的尖端半径显著降低局部压力，同时金镀层提供良好导电性和抗氧化性能。其核心优势是样品保护能力强，适合易损表面。
物品 | 碳化钨尖头 | 镀金合金圆头 |
材料 | 碳化钨（WC） | 合金机身+镀金 |
尖端半径 | 小尺寸，约 40–100 微米 | 大尺寸，约 200–500 微米 |
局部压力 | 高的 | 低的 |
接触电阻 | 低而稳定 | 略高，但可以稳定 |
样品损坏风险 | 中等至高（适用于柔软/薄的样品） | 极低（适用于柔性/易碎样品） |
典型应用 | 硅晶片、金属、硬质衬底 | 柔性薄膜、触摸屏、纳米涂层、高价值样品 |
采用“硬/软/高价值/易损”四象限快速分类。硬材料通常机械强度高、表面致密。判断标准：样品能承受一定压力，无明显变形风险，且常需穿透氧化层。
典型例子包括硅晶圆、玻璃基板ITO薄膜、金属箔和陶瓷基板。采购人员可通过样品厚度、硬度和后续工艺需求快速判断。硬质场景优先选择尖头，以获得最佳精度。
软、薄、脆样品则相反：易变形、厚度小或表面脆弱。高价值或需保留原貌的样品属于此列。
典型包括柔性电子基板、超薄纳米膜和传感器原型。判断时，优先考虑是否会进行后续表面分析，或样品单价较高。以下为推荐表格：
样品特征 | 推荐探针 | 主要优势 |
坚硬、致密（硅、玻璃、金属等） | 碳化钨尖头 | 联系稳定，数据准确，长期成本低 |
柔软、薄、易碎 | 镀金合金圆头 | 局部压力低可避免结构坍塌 |
柔性基材（塑料、触摸堆叠等） | 圆头 | 保护样品，减少损伤，适用于高价值样品。 |
粉末压块、多孔材料 | 圆头 | 局部压力低，避免结构坍塌 |
大批量工业测试（晶圆、ITO玻璃等） | 碳化钨尖头 | 高重复性和高吞吐量 |
理解四探针的基本原理有助于理解探针选择的重要性

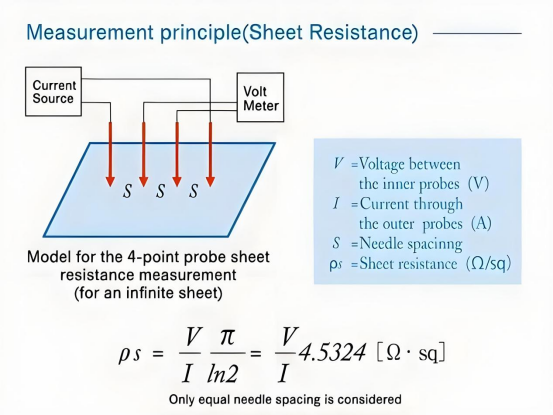

方阻（单位Ω/sq）适用于薄膜材料。它反映薄层导电能力，与厚度无关，适合厚度远小于探针间距的样品。常见于半导体掺杂层、透明导电膜和光伏发射极。

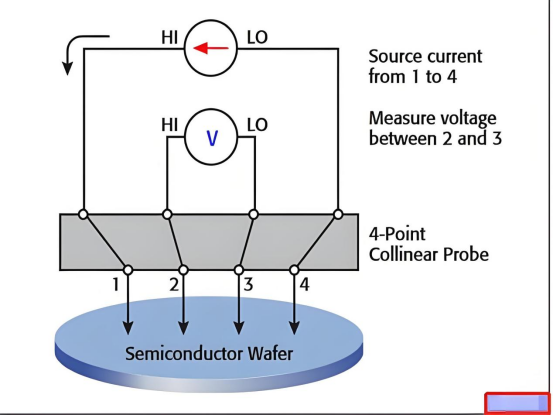

四探针法直接测得电压电流比，经修正因子换算得到方阻，是薄膜工艺控制的核心指标。

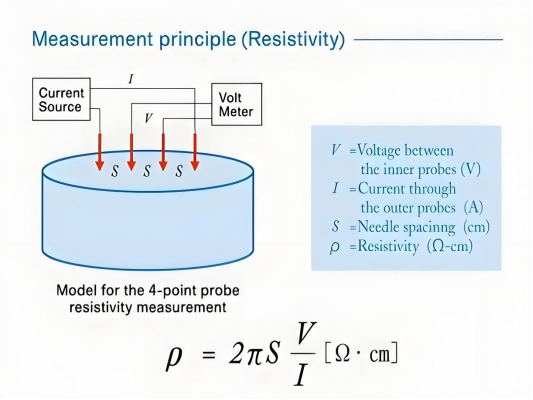

体电阻率（单位Ω·cm）针对较厚块材或均匀材料。它考虑体积导电特性，适用于粉末压坯、陶瓷基板或厚硅片。
不同探头影响测量：尖头利于穿透块材表面，圆头减少对薄层结构的破坏。理解两者差异，能帮助用户选择合适配置，避免数据误判。
四探针探头选择逻辑本质是匹配样品特性与测试目标。尖头钨碳化物探针在硬质、高精度场景中发挥优势，而镀金圆头探针在软薄脆和高价值样品保护上不可替代。通过探针间距与尖端半径的清晰区分，以及硬/软四象限判断，能快速做出采购决策。

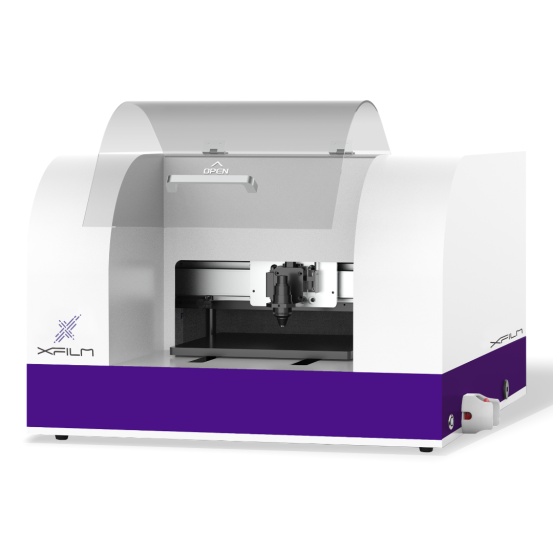

Xfilm埃利四探针方阻仪用于测量薄层电阻（方阻）或电阻率，可以对最大230mm 样品进行快速、自动的扫描， 获得样品不同位置的方阻/电阻率分布信息。
l 超高测量范围，测量1mΩ~100MΩ
l 高精密测量，动态重复性可达0.2%
l 全自动多点扫描，多种预设方案亦可自定义调节
l 快速材料表征，可自动执行校正因子计算
l 基于四探针法的Xfilm埃利四探针方阻仪，凭借智能化与高精度的电阻测量优势，可助力评估电阻，推动多领域的材料检测技术升级。
