四探针 vs 双探针的电池极片电阻率测试方法对比
在电池研发与电极材料测试中，选择合适的测量方法至关重要。四探针法与双探针法是行业中常用的两种电阻率测试技术。相比双探针，Xfilm四探针方阻仪在消除接触电阻、实现绝对电阻率测量方面具有显著优势，尤其适用于薄膜材料、半导体和光伏电池片等高精度场景。对于科研和生产环节，理解两者差异并结合实际应用选择合适测试方法，是保障电池性能稳定和工艺优化的关键。
电池电极导电性是影响锂电池性能的核心因素之一。极片电阻过高会导致欧姆极化增大，降低能量效率和功率密度；电阻分布不均则会引发局部过热，影响电池一致性和安全性。
在工艺优化中，极片电阻测试能帮助研发人员快速评估导电剂分散、浆料配方、涂布工艺和辊压参数的影响。通过精确测试，企业可提前预判电芯内阻，缩短开发周期，提升良率。对于生产质控，稳定的电阻数据也是监控批次一致性的重要指标。选择合适方法，能避免数据偏差导致的误判。

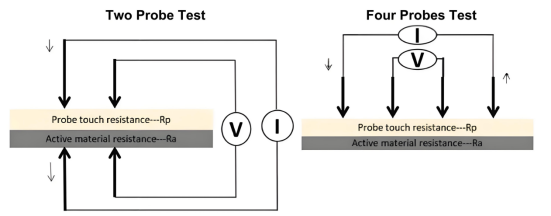

双探针法使用两个电极同时承担电流注入和电压测量功能。电流流经样品后，直接测量两电极间电压差，再由欧姆定律计算电阻。其结构简单、操作便捷，测试路径与电池实际垂直导电路径接近，能反映涂层、集流体界面及涂层本身的综合电阻。但包含接触电阻和引线电阻，在低阻样品中误差较大，受压力影响明显。
四探针法采用四根探针线性排列，外侧两根通入恒定电流I，内侧两根测量电压V。由于电压探针电流接近零，有效消除了接触电阻和引线电阻的影响。
典型公式（等间距近似）：ρ ≈ (2πs × V) / I，其中s为探针间距。该方法能获得更接近材料本征绝对电阻率，适合高精度场景。

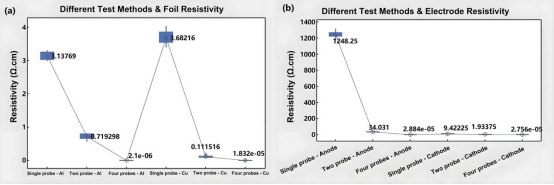

在实验对比中，压力控制对测量稳定性影响显著。对铝箔、铜箔、正负极片进行多组测试，结果显示电阻率数值通常呈现单探针 > 双探针 > 四探针的顺序。
单探针法受压力波动影响最大，COV变异系数较高。双探针法能较好反映垂直通过厚度的总电阻（包含涂层与界面贡献）；四探针法因分离电流和电压探针，测得电阻率绝对值最低，重复性更好。
特征 | 双探针法 | 四探针法 |
接触电阻 | 包含在结果中 | 已淘汰/已排除 |
测量值 | 较高（总阻力） | 较低（绝对电阻率） |
最佳应用 | 电池电极厚度方向 | 薄膜材料电阻率 |
当前路径 | 垂直/厚度方向 | 横向/平行于涂层 |
双探针法操作简便、成本较低，测试路径贴近实际工作状态，适合电池制造中快速筛选导电性、工艺调整和大批量初步筛查。
在薄膜方阻、离子注入方阻、光伏电池片均匀性评估等高精度场景，四探针法提供可靠、可重复的数据，尤其适合半导体晶圆在线测试和科研实验。
四探针方阻仪在薄膜材料电阻率测试中优势显著：
l 高精度与接触电阻消除：获得更接近本征电阻率的准确数据，重复性优异。
l 映射扫描能力：快速获取表面电阻率分布，发现均匀性问题。
l 多场景适应性：适用于半导体晶圆、光伏电池片、柔性电子薄膜等，从研发到产线检测均可满足。
l TLM集成：支持特定接触电阻测试和离子注入方阻验证。
在半导体和光伏领域，四探针测试仪已成为薄膜质量评估和工艺优化的关键工具。
1. 压力控制：保持探针压力稳定，减少测量波动。
2. 探针间距：按标准布置，提升重复性。
3. 误差修正：结合标准样片进行校准。
4. 环境控制：保持温度湿度一致。
在电极电阻测试中，双探针法适合快速筛选和工艺优化，四探针法在高精度科研与薄膜表征中不可替代。结合实际场景选择方法，并配合专业四探针方阻仪，可获得可靠数据，为电池性能提升和工艺改进提供有力支持。
Xfilm埃利四探针方阻仪用于测量薄层电阻（方阻）或电阻率，可以对最大230mm 样品进行快速、自动的扫描， 获得样品不同位置的方阻/电阻率分布信息。
l 超高测量范围，测量1mΩ~100MΩ
l 高精密测量，动态重复性可达0.2%
l 全自动多点扫描，多种预设方案亦可自定义调节
l 快速材料表征，可自动执行校正因子计算
基于四探针法的Xfilm埃利四探针方阻仪，凭借智能化与高精度的电阻测量优势，可助力评估电阻，推动多领域的材料检测技术升级。
