四探针方阻仪如何优化离子注入精度
离子注入是半导体制造的核心掺杂工艺，注入剂量偏差、热退火不均、晶圆边缘电流流失等问题，却常常导致方阻分布不均匀，直接影响芯片良率甚至造成器件失效。传统二探针法因接触电阻干扰，难以精准测量薄层电阻。Xfilm埃利四探针方阻仪通过电流-电压分离设计消除接触电阻误差，配合高密度映射技术，成为离子注入工艺监控的行业标准。

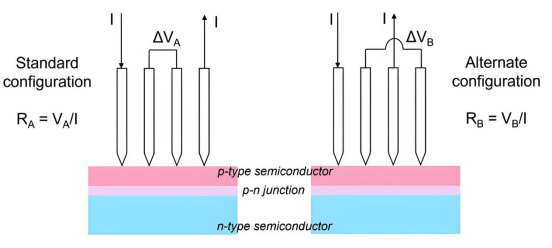

四探针法核心在于电流回路与电压回路的物理分离。四根探针等间距排列，外侧两针通入恒定电流，内侧两针测量电压。由于电压表内阻极高，流经电压回路的电流几乎为零，消除了接触电阻和导线电阻干扰。
薄层方阻计算公式为：Rs = V/I × C（C为几何校正因子）。无限大薄片C约为4.532，有限尺寸样品需根据晶圆直径与探针间距比查表获取校正系数。
探针间距影响横向分辨率与信噪比。间距越小，分辨率越高，但电压信号也减弱。标准探针间距为1mm，高端设备可达0.65mm，有效测量尺寸小于1mm，可检测更细微工艺波动。

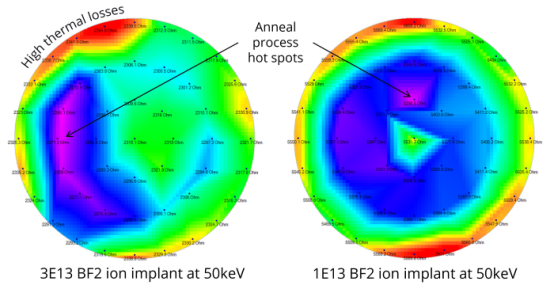

离子注入后需热退火激活掺杂离子。退火过程中，晶圆边缘或支撑接触区散热快，形成“冷点”，方阻偏高；局部温度过高形成“热斑”，方阻偏低。激光退火束斑过窄时，方阻分布呈周期性“锯齿”波纹。高密度、高信噪比四探针可检测这一缺陷。某晶圆厂通过600点扫描发现问题后，及时调整激光退火参数，避免器件性能下降。
探针靠近晶圆边缘时，电流会绕流，导致测量值偏离真实方阻。四探针法通过几何校正因子修正误差。有限尺寸样品需根据样品直径与探针间距比查表获取对应校正系数。
现代四探针方阻仪支持"手动单点测量"与"全自动多点映射"两种模式。探针头借鉴机械钟表机芯制造工艺，使用红宝石轴承引导碳化钨探针，确保高机械精度和长使用寿命。测试数据可自动生成Excel报告，支持数据批量导出，便于后期分析。
四探针采用弹簧加载触点和圆形尖端设计，探针压力仅3-5N，既能防止探头刺穿脆弱薄膜，又能保证良好电接触。这种设计实现了无损检测，保护精密样品不受损伤。
与正负极性双极性测量相结合，可消除热电动势带来的测量偏差。
对于超浅离子注入层，测量电流过大会引发结击穿或焦耳热效应，导致方阻测量值失真。通过绘制I-V响应曲线，验证电压-电流的线性关系，可确定最优测量电流区间。
当电流超过一定阈值时，结漏电流开始显著增加，此时应降低测量电流以保证数据准确性。I-V曲线分析能有效识别这一拐点。
I-V曲线分析还能验证探针接触的欧姆特性。若曲线出现非线性拐点，说明接触状态异常，需重新处理样品表面或更换探针类型。
全自动四探针方阻仪配备XY自动平台，可对230mm晶圆进行高密度扫描。四探针方阻仪支持矩形、线性、极坐标及自定义轨迹多种配置，XY轴自动平台最大行程230mm×230mm，位移分辨率达1μm。
高密度映射能够清晰呈现工艺异常的分布规律。当发现周期性波纹时，往往意味着激光退火的束斑直径与扫描步长不匹配；当晶圆边缘特定位置持续出现高阻区时，则需排查支撑平台位置偏移问题。
方阻均匀性是衡量薄膜沉积质量的核心指标。据行业要求，高均一性薄膜的方阻变异系数通常需控制在0.5%以内。通过散点图与等高线图的对比分析，可快速定位沉积工艺的异常区域。
四探针方阻仪凭借电流-电压分离原理、高精度几何校正与全自动扫描能力，成为离子注入工艺监控不可或缺的核心工具。它不仅能精准测量薄层电阻，更能通过高密度映射揭示工艺缺陷的分布规律。
对于追求高良率的半导体制造而言，四探针方阻仪是优化离子注入精度、保障器件一致性的关键支撑。

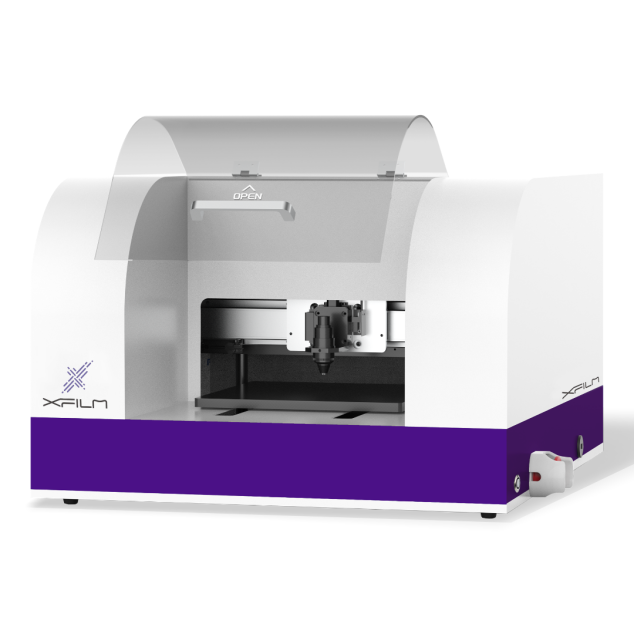

Xfilm埃利四探针方阻仪用于测量薄层电阻（方阻）或电阻率，可以对最大230mm 样品进行快速、自动的扫描， 获得样品不同位置的方阻/电阻率分布信息。
l 超高测量范围，测量1mΩ~100MΩ
l 高精密测量，动态重复性可达0.2%
l 全自动多点扫描，多种预设方案亦可自定义调节
l 快速材料表征，可自动执行校正因子计算
基于四探针法的Xfilm埃利四探针方阻仪，凭借智能化与高精度的电阻测量优势，可助力评估电阻，推动多领域的材料检测技术升级。
