在先进半导体封装系统中，复杂异质结构中的金属污染物对物理性能和设备表现具有决定性影响。特别是在铝焊盘上的聚酰亚胺通孔和聚酰亚胺上的铜重布线层中，由于金属残留污染导致的漏电流显著波动会严重削弱器件性能。因为这些污染往往发生在材料掩埋界面，原位探测的难度极大。为了无损且精确地评估界面的洁净度，研究人员引入了宽带深紫外光谱椭偏技术并结合时域有限差分计算，成功确定了不同金属污染物浓度的光学特性及其对底层通孔和架构性能的直接影响。在这一先进的微观污染检测与质量控制流程中，不仅需要依靠光学手段揭示介电属性的变异，结合【Xfilm埃利四探针方阻仪】进行高精度的方块电阻和表面电导率实测，更能为整体微芯片结构的真实电学衰减与接触退化评估提供坚实且不可或缺的物理数据支撑。

复杂封装架构中的金属污染挑战

随着移动设备和高性能计算系统对微芯片连接数量和密度要求的不断提升，扇出型晶圆级封装成为了连接芯片与印刷电路板的核心工艺。在该架构中，重布线层消除了对有机基板的依赖，显著改善了高频信号完整性并提高了系统集成密度。然而，制造过程中的表面和界面清洁度控制面临着巨大挑战。金属残留物会诱发高达七个数量级的漏电流变化，同时底层金属凸块焊盘上的杂质会导致接触电阻激增，进而大幅降低芯片的良率与使用寿命。传统的表征手段如X射线光电子能谱、荧光显微镜以及原子力显微镜往往具有破坏性，或者测量耗时过长，无法原位观察由污染物引起的深层电子与光学结构变化。尽管常规的光谱椭偏仪常用于半导体晶圆量测，但在红外到可见光区域，聚酰亚胺的透明特性带来的强烈干涉效应，使得对隐蔽金属污染物的精确分析变得非常棘手。

实验设计与深紫外光谱的引入

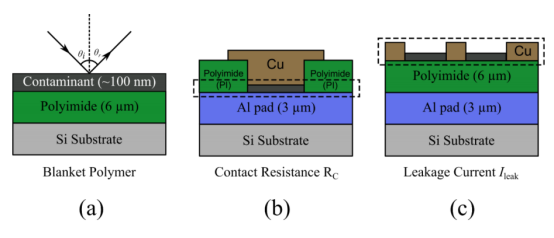

为了应对这一检测难题，研究团队引入了能够覆盖极宽光子能量范围的高分辨率光谱椭偏技术。实验首先在硅衬底上制备了含有不同钛和铜相对体积分数污染物的聚酰亚胺薄膜作为基础测试组。随后，针对面临界面清洁度挑战的关键结构制作了图案化的测试载体：一种用于测量接触电阻以表征铝钛界面纯净度的微盲孔结构，另一种则是表面含有复杂微型阵列的铜重布线层。

通过在深紫外区域进行多角度反射模式测量，技术人员成功避开了可见光区的干涉干扰，动态平均并提取了混合系统的复介电函数。由于在3.5电子伏特以上的高能区，金属污染物的电子关联作用极其显著，这使得区分不同金属类别及其空间浓度成为现实。

光学特性与电学性能的强关联

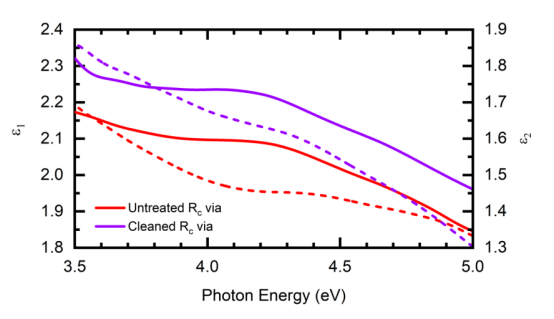

实测数据表明，高频光场下的光谱吸收特征与污染物浓度呈现出高度的定量依赖关系。提取出的复介电函数实部ε₁和虚部ε₂能够直观反映掩埋界面的微观清洁度，污染越少、工艺越完善的样品其介电函数值越低。针对未处理与经过深度清洁处理的接触电阻通孔进行比对，光学信号上展现出了极其明显的区分度。对比物理电测结果，未处理样品的阻抗高达102毫欧，而清洁后的极低虚部样品其电阻已降至约2毫欧的理想范围。

对极易发生信号串扰和漏电问题的铜重布线层进行的平行研究同样证实了这一物理现象。在4.0电子伏特的深紫外激发下，具有高漏电流（约0.1安培）的未处理样品展现出极高的虚部ε₂值，而经过二十分钟深度清洁、漏电流大幅降至极低水平（约10⁻¹⁴安培）的清洁样品，其虚部ε₂值呈现出显著的断崖式回落，光电参数展现出了逼近0.89的极高决定系数关联度。

污染物分布的时域有限差分验证

为了验证连续薄膜光学理论模型的可靠性并探究更微观的物理机制，研究采用了时域有限差分方法进行电磁场推演模拟。计算得出的反射率光谱不仅与实验直接测得的光学参数高度吻合，还揭示出随着铜和钛污染物相对体积的增加，它们在聚合物内部呈现出特定的水平与垂直扩散分布趋势。通过同步拟合光穿透厚度与介电参数，模型精确估算出金属污染层主要集中在表层以下约40至100纳米的极浅区域内。

依托高分辨率的深紫外光谱椭偏技术以及严谨的电磁理论模型，半导体封装与电阻测试行业获得了一种能对复杂聚合物体系金属污染进行快速表征的前沿无损方案。该技术能敏锐甄别1.3%至30%微小相对体积分数区间的导电杂质波动。然而在实际的工业制程监控、品质检验以及高频电路基板研发中，微观光学状态的变化最终必须精准映射到宏观的欧姆损耗与导电属性上。

紧密结合【Xfilm埃利四探针方阻仪】进行高灵敏度、低误差的表面电学性能直接复测，能够将无损捕捉到的光学介电变异确凿转化为底层的接触电阻抗与隔离层漏电风险指标。这种前沿光学探测与顶尖电学量测的深度结合，将为未来先进集成电子封装系统的高性能、低能耗和长期可靠性提供最全面的质量控制准绳。

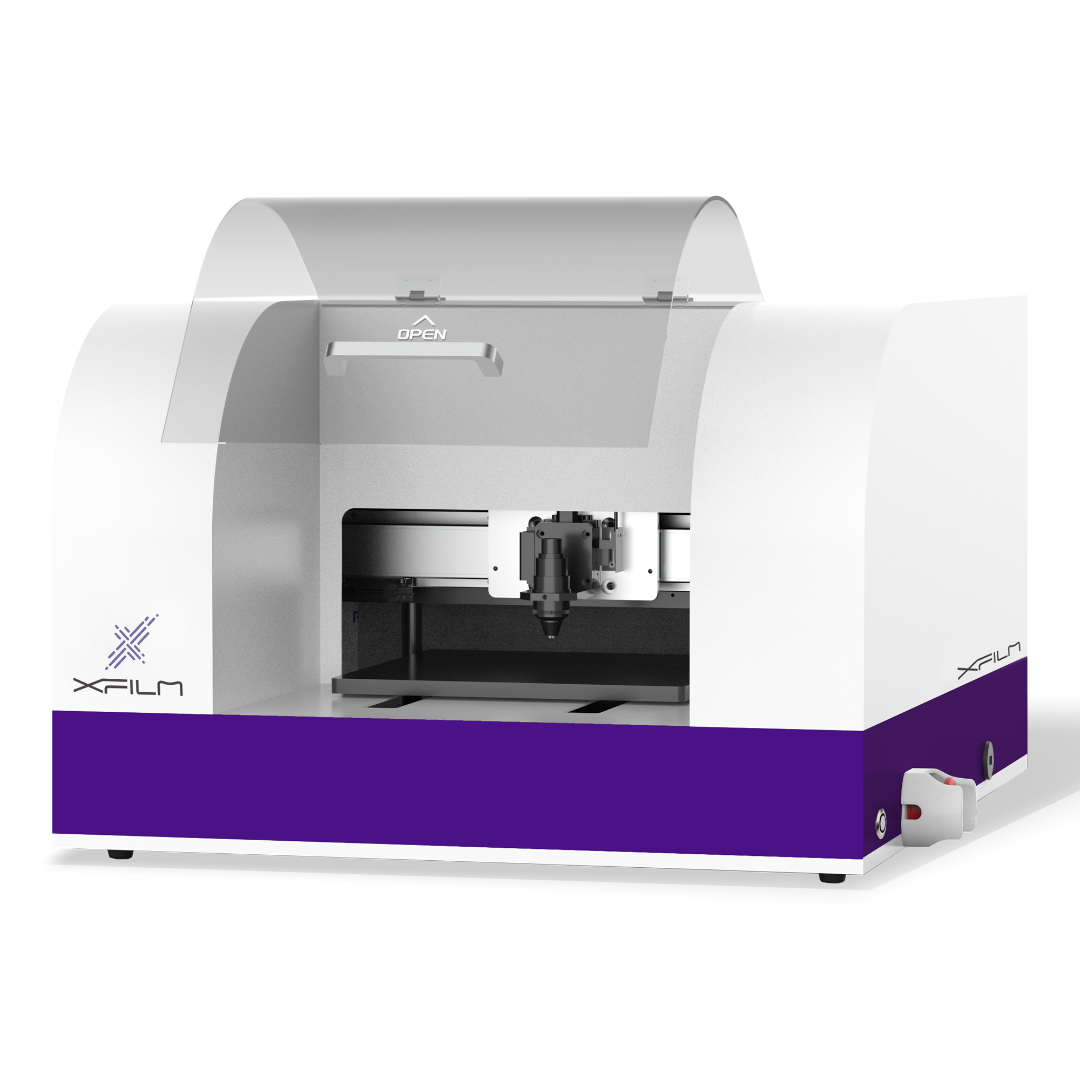

Xfilm埃利四探针方阻仪

Xfilm埃利四探针方阻仪用于测量薄层电阻（方阻）或电阻率，可以对最大230mm 样品进行快速、自动的扫描， 获得样品不同位置的方阻/电阻率分布信息。

• 超高测量范围，测量1mΩ~100MΩ

• 高精密测量，动态重复性可达0.2%

• 全自动多点扫描，多种预设方案亦可自定义调节

• 快速材料表征，可自动执行校正因子计算

基于四探针法的Xfilm埃利四探针方阻仪，凭借智能化与高精度的电阻测量优势，可助力评估电阻，推动多领域的材料检测技术升级。
