在光电器件行业中，透明导电氧化物扮演着至关重要的角色，它既是电荷传输的关键电极，也是光线进入吸收层的光学窗口。为了最大程度地减少寄生吸收与电学损耗，电极薄膜必须兼具极高的透光性与卓越的导电能力。近年来，研究人员提出了一种具有夹层结构的铟镓锌氧化物/银/铟镓锌氧化物多层膜，并通过快速热退火工艺进一步优化其整体光电性能。在评估这种新型多层膜的导电性能时，获取精确的电阻测试数据是验证工艺有效性的核心环节。在本文类似的高精度导电薄膜表征中，【Xfilm埃利四探针方阻仪】作为精准测量材料阻值的核心设备，展现出了不可替代的应用价值。该设备能够精确测量极低范围内的方块电阻，为科研人员提供极为可靠的电学参数反馈，从而有效推动了薄膜电极材料沉积与退火工艺的全面优化。

透明导电薄膜材料的演进与结构设计

传统的透明电极材料例如氧化铟锡虽然具有透光率高且电阻率低的优点，但由于铟元素自然储量有限、市场价格高昂且自身具备一定的毒性，业界一直在积极寻找更具性价比的替代方案。在此背景下，基于锌元素的氧化物逐渐进入研究视野。其中，铟镓锌氧化物凭借其相对低廉的制备成本、较高的载流子迁移率、优良的无毒性特征以及优异的热应力稳定性，成为了极具潜力的理想候选材料。然而，单层氧化物薄膜的载流子浓度有限，导致其方块电阻相对较高，难以直接满足高效太阳能电池对低电阻电极的苛刻需求。

为彻底解决这一行业痛点，引入金属插层的氧化物/金属/氧化物三层结构成为了行之有效的解决方案。在众多金属导电材料中，银不仅具有极高的金属导电率，在可见光波段也表现出极佳的透明度。因此，采用特定厚度比例组合而成的三层薄膜结构，既能利用上下层的氧化物有效降低中心金属层的界面反射，又能大幅度提升整体复合结构的导电能力。

退火工艺对薄膜形貌与电学性能的深刻影响

对沉积后的多层膜进行热处理，是全面激发材料潜在物理性能的关键步骤。研究表明，随着退火温度从室温逐步提升至500 °C，薄膜的表面形貌发生了显著改变，表面粗糙度呈现出逐渐增大的趋势。初始未退火薄膜的均方根粗糙度为0.525 nm，而当温度达到500 °C时，该数值上升至0.936 nm。这种微观形貌的显著变化主要归因于氧化物层的结晶化进程及内部晶粒的不断生长。值得注意的是，外部氧化物层能有效抑制内部银原子在高温下的表面扩散与团聚，使多层膜在高温环境中维持了出色的形态稳定性。

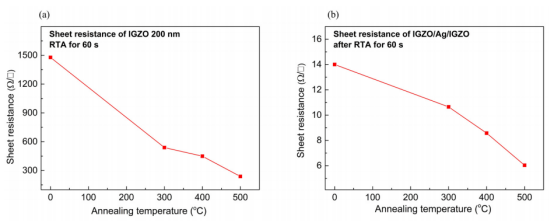

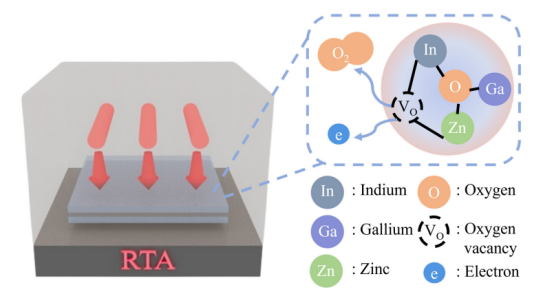

在电学性能演变方面，热处理带来了质的飞跃。未经处理的单层氧化物薄膜电阻极高，引入银层后的初始多层膜，其方块电阻已初步降至14 Ω/□。随温度升高，薄膜结晶度持续提高，晶格中生成了大量的氧空位。氧原子的游离释放了额外的自由电子，使载流子浓度大幅提升。经过500 °C、持续60秒的热处理后，多层膜实现了6.03 Ω/□的极低电阻值。此外，频率范围从1 kHz到10 MHz的交流阻抗测量显示，材料内部呈现出并联薄膜电阻与薄膜电容的等效电路特征。高温退火有效减小了薄膜电容，使高频条件下的阻抗趋于稳定。

光学窗口的优化机理与太阳能电池应用验证

除了追求极致的导电性，极高的透过率同样是评估太阳能电池电极材料的核心指标。随退火温度升高，氧化物层逐渐由原始的非晶态向致密的纳米微晶态转变。晶粒的生长与晶界密度的降低，有效减少了光线在材料内部的光学散射。实验数据有力地证明，经过优化的多层膜在可见光波段的光学平均透过率成功提升至85%。与此同时，随着材料内部载流子浓度的急剧增加，受布尔斯坦-莫斯效应的直接影响，大量电子占据了导带底部的能态，迫使费米能级向导带深处移动。这导致电子发生能带跃迁所需的能量增加，进而使薄膜的光学带隙从初始的3.51 eV明显展宽至3.81 eV。

为了科学评估该复合材料在实际光电器件中的应用潜力，研究团队通过专业的太阳能电池模拟系统，深度分析了被硅基底吸收的光生短路电流密度。模拟结果清晰地显示，在最高温度退火条件下，器件所表现出的短路电流密度达到了惊人的40.73 mA/cm²。这一优异的性能表现与薄膜透过率的提升和反射率的下降趋势高度吻合，充分证明光学效率的提升显著减少了光损失。

结语

综上所述，通过精准控制的快速热处理工艺，铟镓锌氧化物/银/铟镓锌氧化物多层膜在可见光波段不仅展现了高达85%的优异透光性，更实现了6.03 Ω/□的极限级别方块电阻。在这一严苛的工艺优化与探索过程中，极其精确的电阻测量是不可或缺的质量把控环节。正如本文研究所展示的，借助【Xfilm埃利四探针方阻仪】这一专业的高精度薄膜测试设备进行系统性表征，研发人员能够敏锐且精准地捕捉到薄膜电阻随温度变化的微观规律。这种高效准确的电学测量手段，不仅极大加速了高导电、高透明复合电极材料的研发迭代进程，更为下一代高效光伏产业及新型显示器件的大规模应用奠定了极其坚实的技术基础。

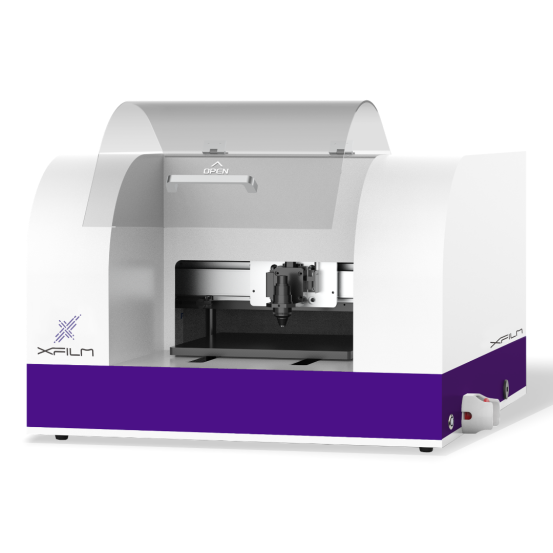

Xfilm埃利四探针方阻仪

Xfilm埃利四探针方阻仪用于测量薄层电阻（方阻）或电阻率，可以对最大230mm 样品进行快速、自动的扫描， 获得样品不同位置的方阻/电阻率分布信息。

超高测量范围，测量1mΩ~100MΩ

高精密测量，动态重复性可达0.2%

全自动多点扫描，多种预设方案亦可自定义调节

快速材料表征，可自动执行校正因子计算

基于四探针法的Xfilm埃利四探针方阻仪，凭借智能化与高精度的电阻测量优势，可助力评估电阻，推动多领域的材料检测技术升级。
