氧化物离子导体在固体氧化物燃料电池（SOFC）、氧传感器和氧分离膜等领域具有重要应用。近年来，具有磷灰石结构的稀土硅酸盐材料因其在中低温范围内表现出优异的氧化物离子电导率而受到广泛关注。特别是Nd₉.₃₃(SiO₄)₆O₂单晶，沿c轴方向显示出显著的各向异性电导率，表明其结构中的2a位氧离子在离子传导中起关键作用。本研究采用Xfilm埃利的四探针技术，旨在消除电极接触电阻和引线电阻的影响，准确测定单晶的本征体电阻率。

一、单晶制备方法

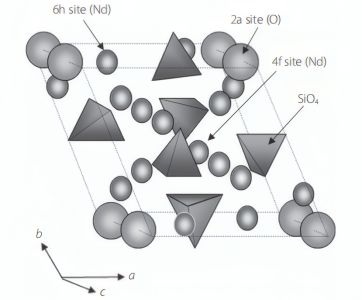

Nd₉.₃₃(SiO₄)₆O₂的拟议磷灰石型晶体结构

采用浮区法（FZ法）生长Nd₉.₃₃(SiO₄)₆O₂单晶。首先将Nd₂O₃（99.9%）和SiO₂（特级）按化学计量比混合，经球磨、干燥后在1200 °C下预烧10小时，再经冷等静压成型，最后在1650 °C下烧结20小时。单晶生长在红外加热炉中进行，温度控制在1900 °C，氮气气氛下以5 mm/h的速率生长，旋转速度为80 rpm。

二、电学测量方法

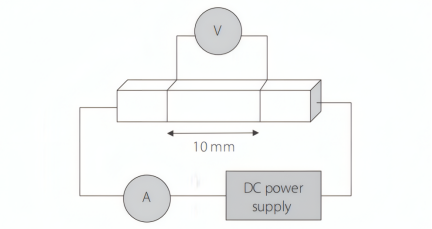

直流四探针测量样本及电路配置示意图

为测量沿c轴方向的电导率，将单晶切割成两种规格：直流四探法用样品尺寸为3 × 3 × 20 mm，交流两探法用样品为φ6 mm × t4 mm。电极采用铂浆涂覆，并在1000 °C下烧成。直流四探法使用恒流源供电，电压和电流由高精度万用表和静电计测量，温度范围为350–800 °C。交流两探法使用阻抗分析仪，频率范围为100 Hz至10 MHz，温度范围为200–800 °C，并通过复阻抗分析确定电导率。

三、交流两探法阻抗谱特征

在200–350 °C范围内，Nyquist图显示高频侧有一小弧，低频侧出现拖尾。随着温度升高至400 °C以上，小弧消失，拖尾逐渐分离为一个新弧和另一拖尾。研究表明，低温下的弧对应于单晶的体电阻，而高温下的新弧和拖尾则与电极界面效应有关，包括表面离子迁移电阻和电荷转移电阻。

四、直流四探法与本征电阻的确定

直流四探法测量结果表明，在350–800 °C范围内，电阻值与交流法中高频弧与Z′轴交点（R1）对应的电阻值高度吻合，而低频交点（R2）对应的电阻值则低两个数量级。这说明R1代表单晶的体电阻，而R2主要受界面电阻影响。通过外推直流四探法数据至低温，进一步确认了R1的体电阻属性。

五、交流法与直流法的比较

在400 °C以上，样品电阻降至200 Ω以下时，交流两探法受铂引线电阻影响显著，导致测量值偏低。而直流四探法由于电压测量回路与电流回路分离，消除了引线和接触电阻的影响，能够更准确地反映材料的本征电导率。因此，对于高电导率材料，直流四探法是更为可靠的测量手段。

综上，本研究通过直流四探法成功测定了Nd₉.₃₃(SiO₄)₆O₂单晶沿c轴方向的本征体电阻率，并与交流两探法结果进行了系统对比。主要结论如下：交流两探法在低温下观察到的高频弧对应于单晶的体电阻，而高温下的新弧和拖尾源于电极界面效应。直流四探法能有效消除电极接触电阻和引线电阻的影响，适用于高电导率单晶材料的本征电阻测量。当样品电阻低于200 Ω时，交流两探法受引线电阻影响显著，建议在高温区使用直流四探法以获得更准确的数据。本研究为氧化物离子导体的电学性能评估提供了更为可靠的实验方法，也为理解其导电机理提供了重要依据。

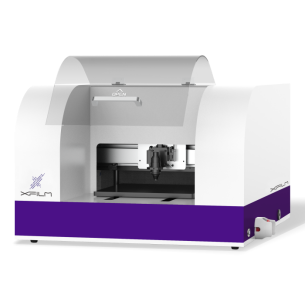

Xfilm埃利四探针方阻仪

Xfilm埃利四探针方阻仪用于测量薄层电阻（方阻）或电阻率，可以对最大230mm 样品进行快速、自动的扫描， 获得样品不同位置的方阻/电阻率分布信息。

超高测量范围，测量1mΩ~100MΩ

高精密测量，动态重复性可达0.2%

全自动多点扫描，多种预设方案亦可自定义调节

快速材料表征，可自动执行校正因子计算

基于四探针法的Xfilm埃利四探针方阻仪，凭借智能化与高精度的电阻测量优势，可助力评估电阻，推动多领域的材料检测技术升级。
