基于四探针法的磁性微米线电阻特性研究

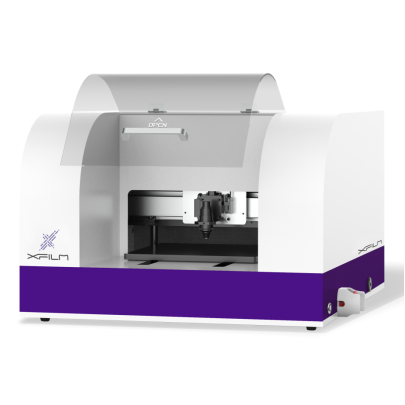

磁性微米线作为重要的磁性材料，在磁存储、传感器等领域应用广泛，其电阻率是评估性能的关键指标。微纳米尺度下，磁性样品电阻率易受温度、尺寸和外加磁场影响，而传统两线法测量受接触电阻干扰，精度不足。本文采用Xfilm埃利的四探针技术系统，结合搭建低温测量平台，研究温度、磁场及尺寸对镍微米线电阻特性的影响，为磁性微纳材料的器件研发提供实验依据。

一、四探针测量平台搭建

实验平台由测量系统和测量环境控制模块组成。测量系统采用四探针法，搭配 16 选 4 多通道模块实现多样品同时测量，并通过 LabVIEW 编程实现系统同步控制、数据采集与分析，大幅提升测量效率与精度。

环境控制模块包含真空、磁场、温控子系统：真空系统将腔室真空度维持在1×10−5 Pa，减少外界干扰；磁场系统通过双轨结构电磁铁提供磁场，配合高斯计实现 0~4000 Gauss 的精准调控；温控系统由闭循环低温恒温器和温控仪构成，控温精度达 0.01℃，测温范围为 - 265℃~26.5℃。

二、镍微米线样品制备

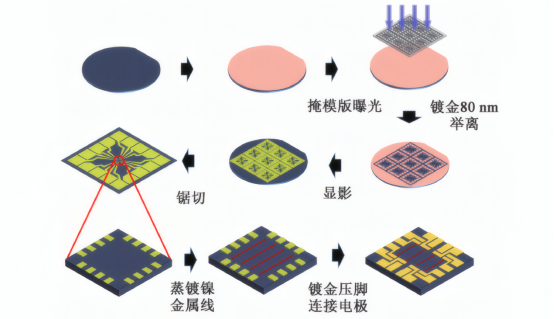

磁性微米线样品制备流程

基于 MEMS 光刻工艺制备两种尺寸镍微米线，先通过紫外曝光、蒸镀、举离工艺制作金电极片，再经氧等离子体亲水处理、电子束光刻曝光微米线图案，沉积 100 nm 镍层后制作金压脚层，完成样品制备。通过扫描电子显微镜表征，样品长度均为 35 μm，宽度分别为 1.6 μm 和 2.1 μm，确保尺寸精准可控。

三、温度对电阻特性的影响

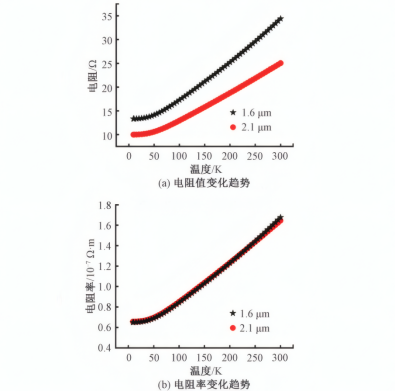

两种尺寸微米线在-265℃~26.5℃温度范围电阻率的测量结果

在 - 265℃~26.5℃范围内对样品进行降温测量，每个温度点重复测量 3 次并取平均值。结果显示，两种尺寸镍微米线的阻值变化规律一致：-250℃以下低温区，阻值几乎无变化，此时电阻主要源于电子与样品内部缺陷的散射，与温度无关；-250℃以上，阻值随温度升高近似线性增加，因温度升高使声子激发数增多，电子与声子碰撞加剧，散射概率提升。

同时，样品宽度越大阻值越小，且 1.6 μm 宽样品的电阻率略高于 2.1 μm 样品，体现出微米尺度下的尺寸效应 —— 窄样品中电子与壁面碰撞几率更高，导致电阻率增大。

四、外加磁场对电阻特性的影响

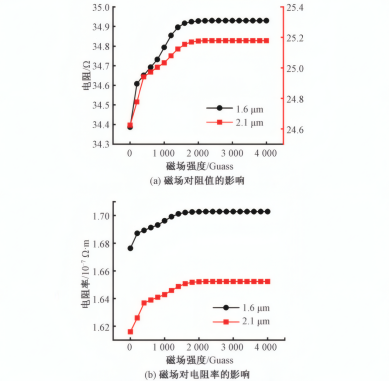

两种尺寸微米线在不同磁场强度下电阻率的测量结果

在常温 26.5℃、磁场沿微米线长轴方向的条件下，施加 0~4000 Gauss 磁场进行测量。结果表明，样品阻值随磁场强度升高而增大，当磁场达到 2000 Gauss 后，阻值趋于稳定。普通导电材料中，磁场使电子受洛伦兹力偏转，与晶格碰撞概率增加，迁移率降低；而磁性镍微米线的磁阻效应还与磁畴结构相关，磁场使磁畴从无序逐渐排列为有序，磁化饱和后磁畴结构稳定，阻值不再变化。磁力显微镜表征也证实，加磁后样品磁畴分布的规律性变化是阻值趋于稳定的重要原因。

综上，本文采用四探针法结合低温测量平台，系统研究了尺寸、温度和外加磁场对镍微米线电阻特性的影响，得出以下结论：镍微米线在 - 250℃以下阻值无明显变化，-250℃以上阻值随温度线性增加；常温下阻值随磁场强度升高而增大，2000 Gauss 时达到磁饱和并保持稳定；微米尺度下样品存在显著尺寸效应，宽度减小会导致电阻率略微增大。
