四探针法是测量半导体材料电阻率和薄膜方阻的关键技术。传统理论模型基于“点接触”假设，即探针针尖与样品接触的几何尺寸可忽略不计。然而，随着微电子技术的发展，薄膜结构特征尺寸不断缩小，四探针测量的探针间距已减小至微米甚至亚微米量级。在此尺度下，针尖有限尺寸引入的测量误差需予以考虑。下文，Xfilm埃利将结合研究分析针尖半径对四探针法电阻率测量的影响，明确不同电阻率硅片的探针选型标准。

一、四探针法电阻率测量的原理

四探针法采用线性排列的四根探针构建加流测压体系，当单晶硅片直径远大于探针间距、厚度小于探针间距时，按薄层电阻测量计算电阻率，公式为：

其中d为硅片厚度，V23为内侧两探针间电压差，I为外侧两探针通流值。硅片内部电流场分布与电阻率、探针几何参数密切相关，针尖半径的变化会改变探针与硅片的接触状态和内部电场分布，最终影响电阻率测量结果。

二、电阻率测量误差分析

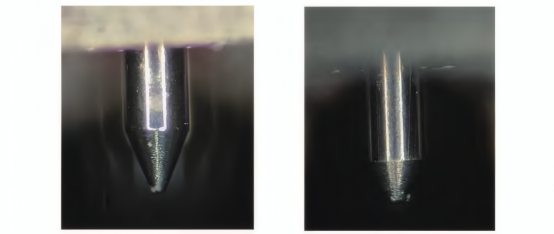

探针针尖表征图像

针尖半径引发的测量误差主要体现在两方面：

探针与硅片接触产生形变并注入非平衡载流子，针尖半径变化会改变载流子扩散效率，形成测量误差；

针尖半径增大使接触面积扩大，偏离理想点接触模型，导致电流分布和扩散路径复杂化，造成电压与电流探针的系统误差，且二者误差方向存在差异。

三、实验设计

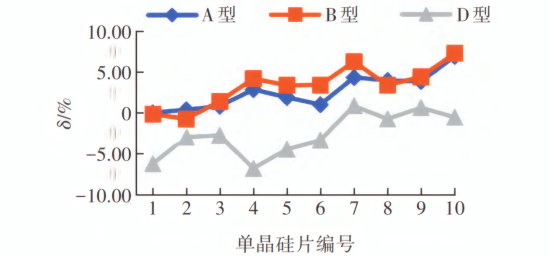

不同型号探针下单晶硅片的相对误差δ

实验选用 0.001~1000Ω・cm 的 10 种 n 型、p 型标准单晶硅片，在温度 23±1℃、相对湿度 50%±5% 的屏蔽环境中开展测量，排除电磁干扰与硅片径向电阻率不均匀性的影响。测量时选取硅片中心区域，单次测量后转动硅片重复操作，每种探针对各硅片完成多组测量，经 3σ 准则剔除异常值后计算测量平均值与相对误差。

四、实验结果分析

测量结果显示，针尖半径对电阻率测量的影响呈显著非线性特征：低电阻率（<1Ω・cm）硅片测量中，A 型探针相对误差小于 1%，测量精度最优，D 型探针误差最小不低于 2.76%；高电阻率（≥180Ω・cm）硅片测量中，D 型探针相对误差小于 1%，A 型、B 型探针误差最小不低于 3.8%；中等电阻率（1~180Ω・cm）硅片测量中，三种探针的相对误差较为接近，均值约为 4%，针尖半径对测量结果的影响显著降低。

五、COMSOL 仿真验证与机理分析

基于有限元法建立三种探针三维模型，采用 COMSOL 的 AC/DC 模块模拟接触后的电流密度、电场强度及电势分布，仿真参数与实验一致，接触区网格精细化处理，仿真与实验结果相对误差 ±1% 以内。

仿真证实，针尖半径通过改变电场、电流密度分布及接触电阻影响测量精度：低阻硅片测量中，A、B 型探针近似点接触形成欧姆接触，测量更准确，D 型则因接触面积大导致计算值偏低；高阻硅片测量中，A、B 型形成肖特基势垒致测量偏大，D 型可分散接触电阻，测量更稳定；中阻硅片测量中，三种探针接触电阻适中，针尖半径影响小，测量误差差异较小。

综上，实验与 COMSOL 仿真结果共同揭示了不同电阻率单晶硅片的四探针的针尖半径选型标准：测量低电阻率（<1Ω・cm）单晶硅片时，优先选用针尖半径 40.64μm 的 A 型探针，相对误差小于 1%；测量高电阻率（≥180Ω・cm）单晶硅片时，针尖半径 508μm 的 D 型探针测量精度与稳定性更优，相对误差小于 1%；测量中等电阻率（1~180Ω・cm）单晶硅片时，三种针尖半径探针的测量误差较为接近，均值约为 4%。

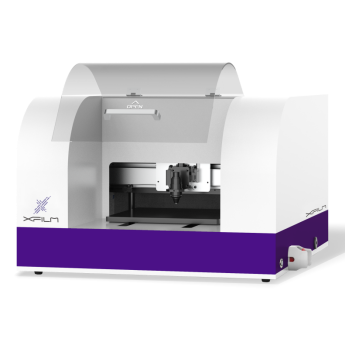

Xfilm埃利四探针方阻仪
