在柔性OLED器件的研究与制造过程中，透明电极的性能直接决定了器件的效率与可靠性。为准确评估电极的导电性能，四探针测试法因其高精度、非破坏性等优势，成为测量薄膜薄层电阻（方阻）的关键手段。下文，Xfilm埃利将分析四探针测试在柔性透明电极制备与性能评估中的应用，探讨其在推动柔性OLED技术发展中的作用。

一、四探针测试的原理与优势

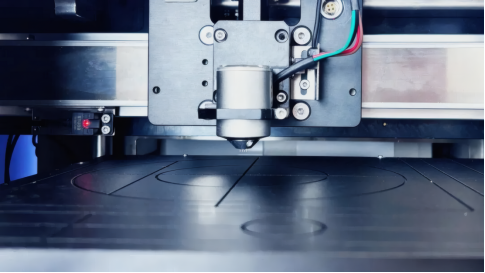

Xfilm埃利四探针方阻仪

四探针测试法通过在外侧两探针通入恒定电流，测量内侧两探针之间的电压差，从而计算出材料的薄层电阻。该方法无需直接接触电极两端，避免了接触电阻的影响，特别适用于超薄、脆弱的柔性薄膜测量。本研究采用四探针测试仪对制备的“氨基酸/银/抗反射层”复合电极进行系统测量，确保了数据的准确性与可重复性。

二、四探针在柔性电极优化中的应用

四探针测试贯穿电极结构优化的全流程，为关键参数调整提供了精准的数据支撑，主要集中在三个维度：

1. 银厚度的导电阈值确定

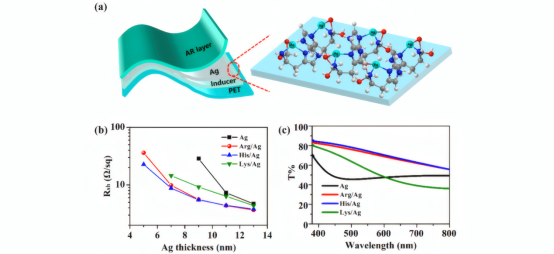

(a)电极结构；(b)薄膜方阻随银厚度的变化；(c)薄膜透光率，银厚度均为7nm

银层厚度直接影响电极连续性与导电性。通过四探针测试发现，无氨基酸诱导时，玻璃基底上的银层需达到 9nm 才导电，方阻为 28.6Ω/sq；而经氨基酸修饰后，银层导电阈值显著降低 —— 精氨酸、组氨酸诱导下的银层在 5nm 即可形成导电通路，方阻分别为 36.17Ω/sq、22.78Ω/sq，赖氨酸诱导层则在 7nm 导电，方阻 14.55Ω/sq。综合透光率与方阻的折衷结果，最终确定最优银厚度为 7nm。

2. 氨基酸浓度的优化筛选

薄膜方阻、透光率随氨基酸浓度的变化情况

氨基酸浓度通过影响薄膜表面粗糙度，间接改变银层生长质量。四探针测试数据显示：组氨酸浓度 2mg/mL 时，His/Ag 复合层方阻最低（9.43Ω/sq），且表面粗糙度仅 0.52nm；精氨酸最优浓度为 2mg/mL，对应方阻 11.91Ω/sq；赖氨酸则在 0.5mg/mL 时表现最佳，方阻 14.55Ω/sq。浓度过高会导致氨基酸薄膜团聚，方阻显著上升，如精氨酸 3mg/mL 时方阻增至 36.7Ω/sq。

3. 抗反射层的影响验证

抗反射层 HAT-CN 与 MoO₃的引入主要提升透光率，对於方阻影响较小。四探针测试表明，HAT-CN 厚度从 0 增至 35nm 时，His/Ag/HAT-CN 电极方阻稳定在 9.44~10.19Ω/sq，透光率则从 78% 提升至 98.03%；MoO₃厚度 20nm 时，电极方阻为 10.17Ω/sq，透光率 89.4%，验证了抗反射层在不损害导电性前提下的光学优化作用。

三、四探针在电极关键性能的量化表征

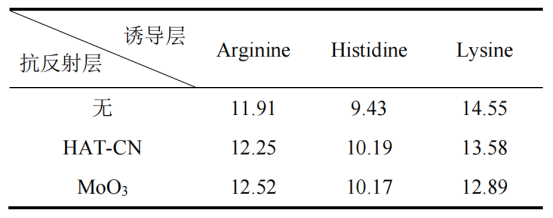

电极方阻

1. 光电性能：不同结构电极的方阻对比清晰呈现优化效果，His/Ag/HAT-CN 电极表现最优，方阻 10.19Ω/sq，搭配 98.03% 的透光率，远超其他组合；Arg/Ag/HAT-CN 与 Lys/Ag/HAT-CN 的方阻分别为 12.25Ω/sq、13.58Ω/sq，印证了组氨酸诱导效果的优越性。

2. 机械稳定性：四探针的多次测量显示，His/Ag/HAT-CN 电极经十万次弯折后，方阻从 10.19Ω/sq 增至 12.39Ω/sq，变化率仅 21%，远优于其他结构；且薄 PET 基底（0.125mm）上的电极方阻变化率（21%）显著低于厚基底（90%），为柔性器件的实际应用提供了数据支撑。

3. 大面积均匀性测试：10cm×10cm 的 His/Ag/HAT-CN 电极经四探针多点测量，各 2.5cm×2.5cm 区域的方阻几乎无差异，证明该制备工艺具备大面积应用潜力。

综上，四探针测试作为柔性OLED电极研发过程的重要表征手段，其应用价值体现在三个层面：一是通过精准测量方阻，指导银厚度、氨基酸浓度等关键参数的优化，为高性能电极结构设计提供量化依据；二是通过弯折循环、大面积测试，全面验证电极的机械稳定性与均匀性，保障器件可靠性；三是建立方阻与 OLED 器件性能的关联，方阻更低的电极应用于器件时，最大电流效率可达 52.7cd/A，显著优于其他电极。
