低温薄膜电阻器作为超导集成电路（如RSFQ量子比特、单光子探测器）的核心元件，其核心挑战在于实现超导材料（如NbN）与金属电阻层（如Mo）间的低接触电阻（R₀）。本研究选择钼（Mo）为电阻材料，利用其低电阻率和优异工艺重复性，通过NbN表面氩离子清洗活化及铝（Al）绷带层技术显著降低界面接触电阻，为NbN基超导器件提供可靠解决方案。

电阻特性通过四探针法使用Xfilm埃利四探针方阻仪在2.5–300 K温区系统表征，并基于公式拟合不同温区的阻值变化，精准提取接触电阻 R0与温度系数 α，揭示界面电阻随温度演化的物理机制。

电阻器制备工艺

本研究设计三类结构：

（1）变长度电阻器（3 μm宽，长度3-768 μm），用于提取方阻（Rₛ）和接触电阻（R₀）；

（2）均一化电阻器（五组相同尺寸），评估工艺重复性；

（3）交叉金属条（NbN/Al、NbN/Mo、Mo/Al），独立测试界面电阻。关键工艺如下：

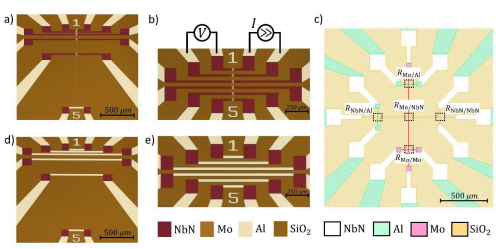

样品光学照片:(a)(d) 宽度3 μm、长度3–768 μm的电阻器（无/有铝绷带层）;(b)(e) 等尺寸电阻器（无/有绷带层）(b)中标示四探针法测量电路;(c) 界面电阻测试结构，虚线框标出测试界面位置

硅衬底预处理：1000°C氧等离子体氧化形成250 nm SiO₂层。

NbN沉积：直流磁控溅射制备5-7 nm NbN薄膜（Rₛ=500-600 Ω/sq，Tc=8 K）。

氩离子清洗：沉积钼前对NbN表面进行0.5或1.5 keV氩离子清洗，去除NbNOₓ污染层。

钼电阻器制备：直流反应磁控溅射沉积20-80 nm钼膜，方阻调至5.2-6.0 Ω/sq。

铝包层技术：在Mo/NbN接触区沉积铝层，消除高阻接触垫影响。

结果与分析

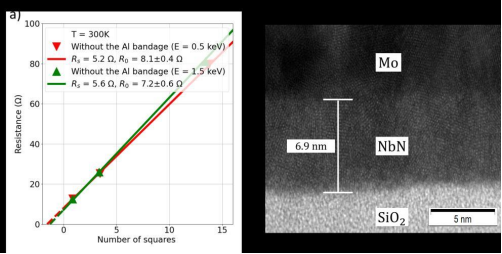

(a)室温下无铝层电阻器的电阻随方块数变化（红/绿三角：0.5/1.5 keV清洗样品）(b)A-1样品的SiO₂/NbN/Mo界面TEM图像

室温电阻：实验结果表明，未添加铝带束的样品（A-1和B-1）在室温下的接触电阻为7-8 Ω。通过TEM和XRR分析，发现NbN表面存在约2.7 nm厚的NbNOx氧化层，经过0.5 keV氩离子清洗和激活后，NbNOx层被完全去除，NbN层厚度增加到6.9 nm。

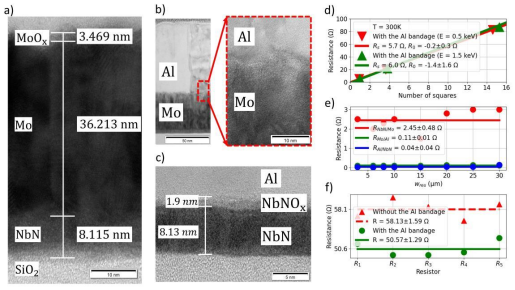

(a) Al沉积前的NbN/Mo/MoOₓ层；(b)(c) Mo/Al和NbN/Al界面的TEM氧化层；(d) 带绷带层电阻器的R-N曲线；(e) 界面电阻与接触面积关系（小至3×3 μm²仍稳定）；(f) 有无绷带层的等尺寸电阻器分散性（绷带层使50 Ω器件偏差±1.29 Ω）

低温电阻：在不同温度下测量的电阻结果显示，当温度从室温降至50 K时，电阻下降约1.3倍，并在更低温度下保持稳定。接触电阻R0随温度降低而减小，表明NbN在接触垫处发生超导转变。

铝带束效果：添加铝带束的样品（A-2和B-2）在室温下的接触电阻接近于零，表明铝带束有效降低了接触电阻。XRR分析显示，NbN/Al和Mo/Al界面的氧化层厚度分别为1.8-1.9 nm和不到1 nm，但未对界面电阻产生显著影响。

本文研究了用于NbN超导电路的低温钼薄膜电阻器的制备工艺。关键工艺步骤为在沉积钼之前对NbN表面进行0.5-1.5 keV的氩离子清洗活化，结合接触区域铝包层技术，使接触电阻降至1 Ω以下。通过透射电镜（TEM）和X射线反射率（XRR）分析验证了界面质量。
